Фитинг под пайку из латуни HS340
Особенности
- Возможен выбор материалов CW602N и CW511L.
- Одобрено для сертификации WaterMark.
- Соответствует стандарту AS 3688:2016.

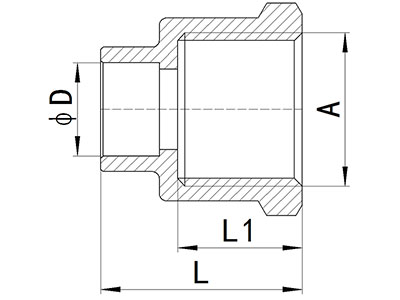

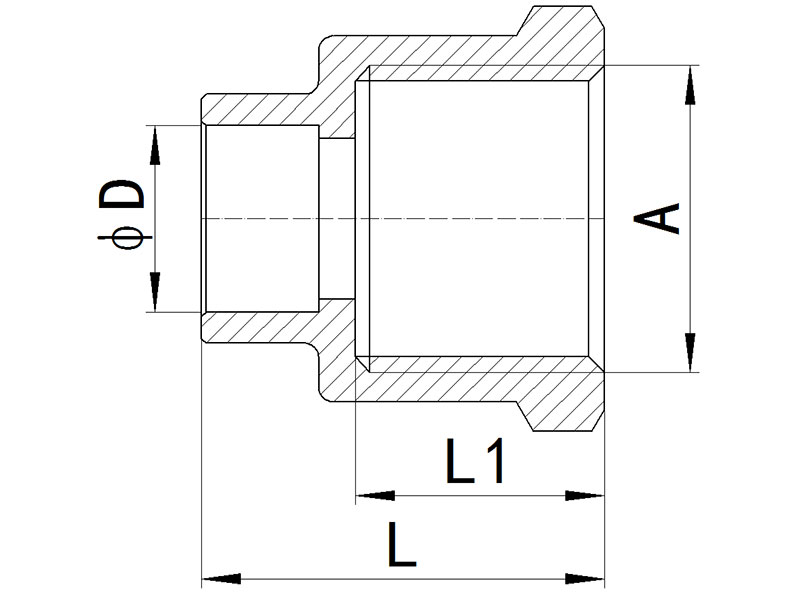

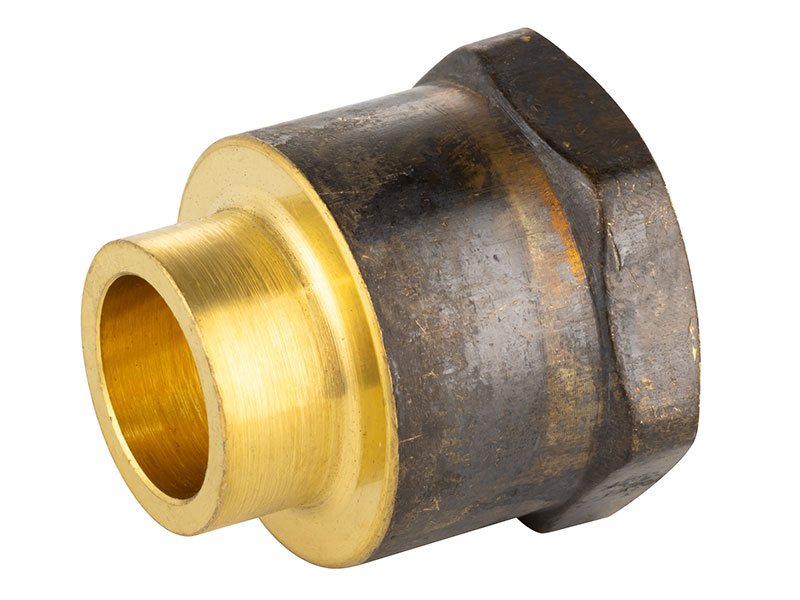

Соединитель под пайку, внутренний HS340-001
| Размер | D | A | L | L1 |
| 15C×15FI | 12.72 | Rp1/2 | 27.5 | 17 |
| 20C×20FI | 19.07 | Rp3/4 | 29 | 18.5 |

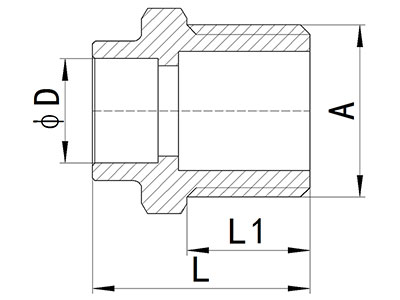

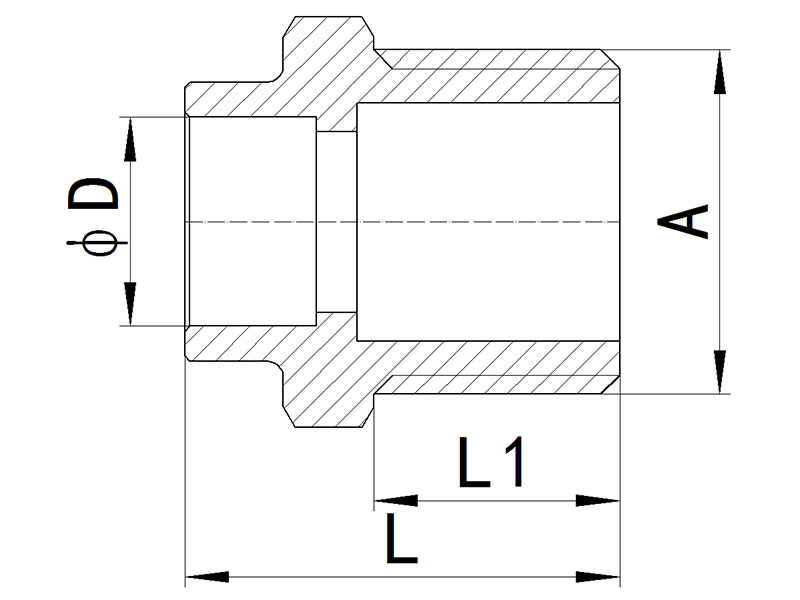

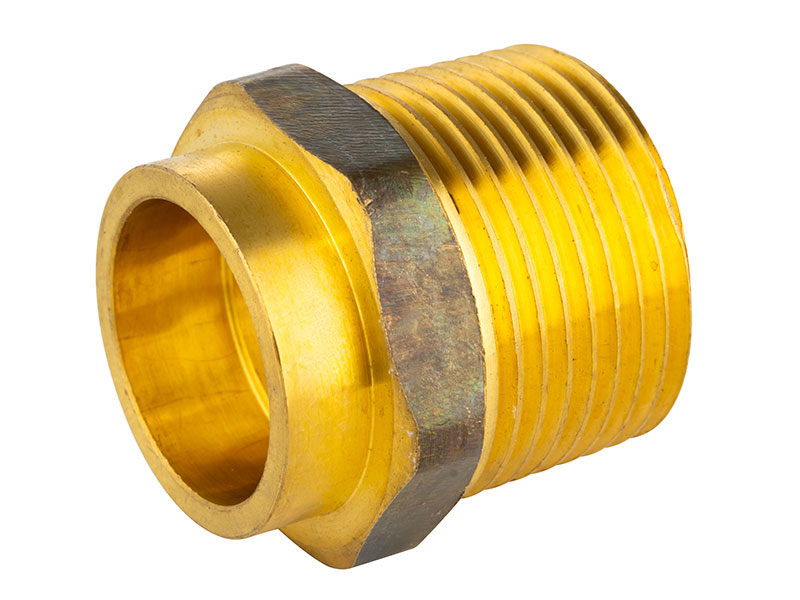

Соединитель под пайку, наружный HS340-002
| Размер | D | A | L | L1 |
| 15C×15MI | 12.72 | R1/2 | 26.5 | 15 |
| 20C×20MI | 19.07 | R3/4 | 29 | 16.5 |

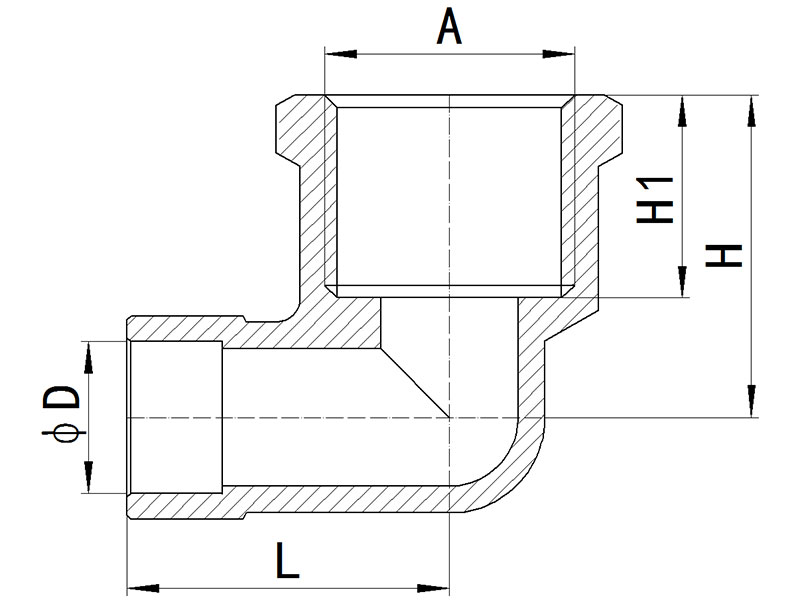

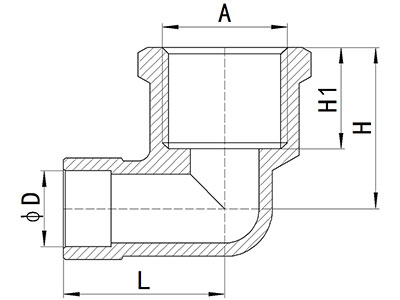

Угольник под пайку, внутренний HS340-003
| Размер | D | A | L | H | H1 |
| 15C×15FI | 12.72 | Rp1/2 | 27 | 27 | 17 |
| 20C×20FI | 19.07 | Rp3/4 | 29.5 | 31 | 18.5 |

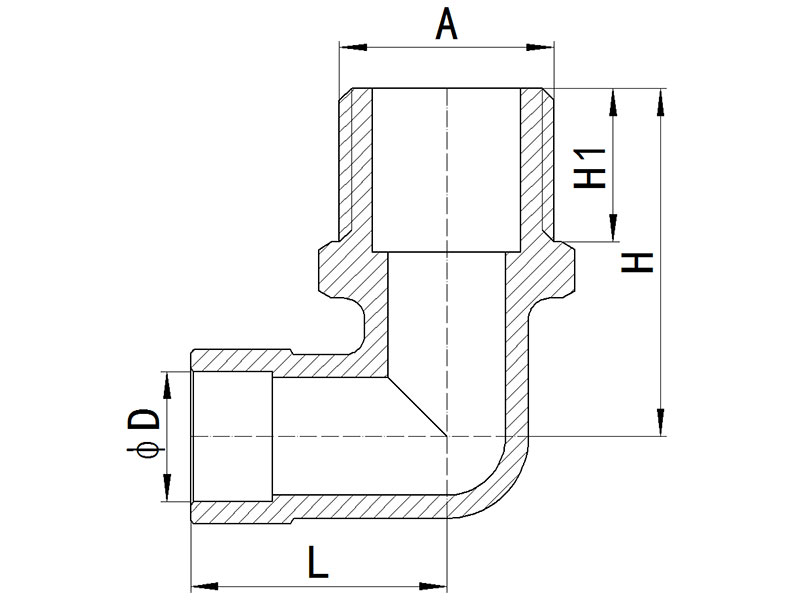

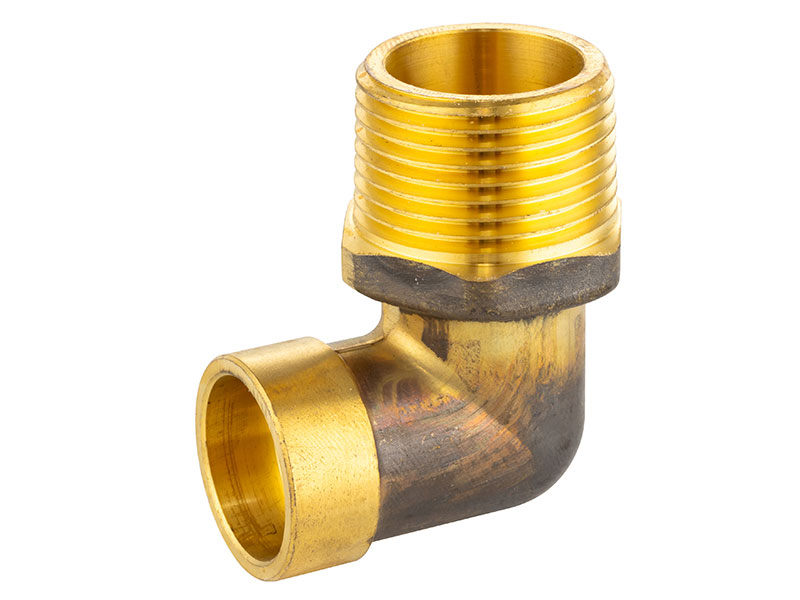

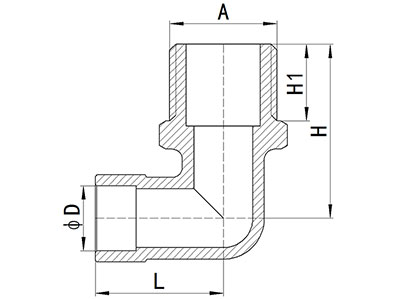

Угольник под пайку, наружный HS340-004
| Размер | D | A | L | H | H1 |
| 15C×15MI | 12.72 | R1/2 | 25 | 34 | 15 |
| 20C×20MI | 19.07 | R3/4 | 28 | 38.5 | 16.5 |

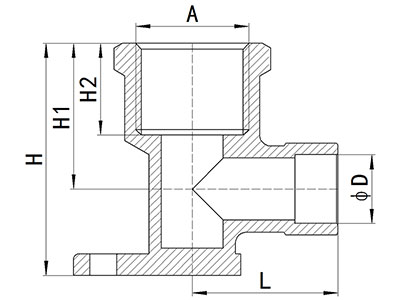

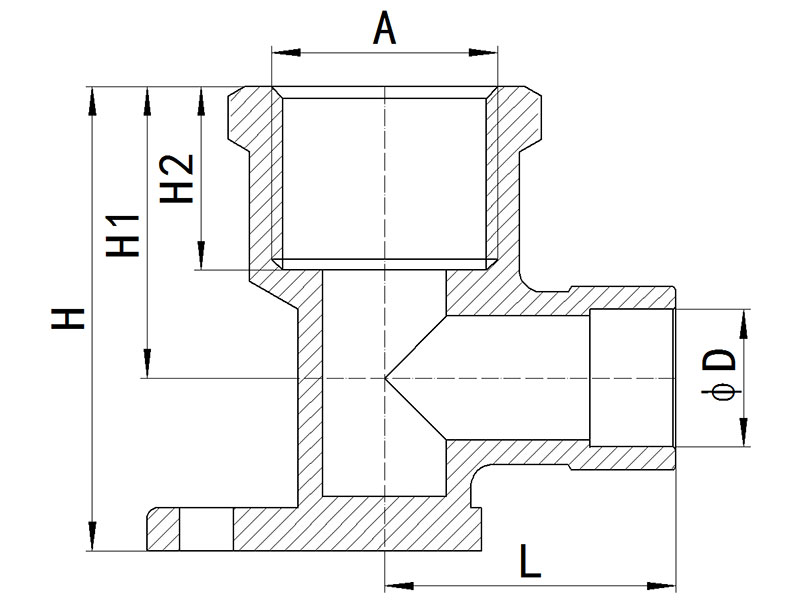

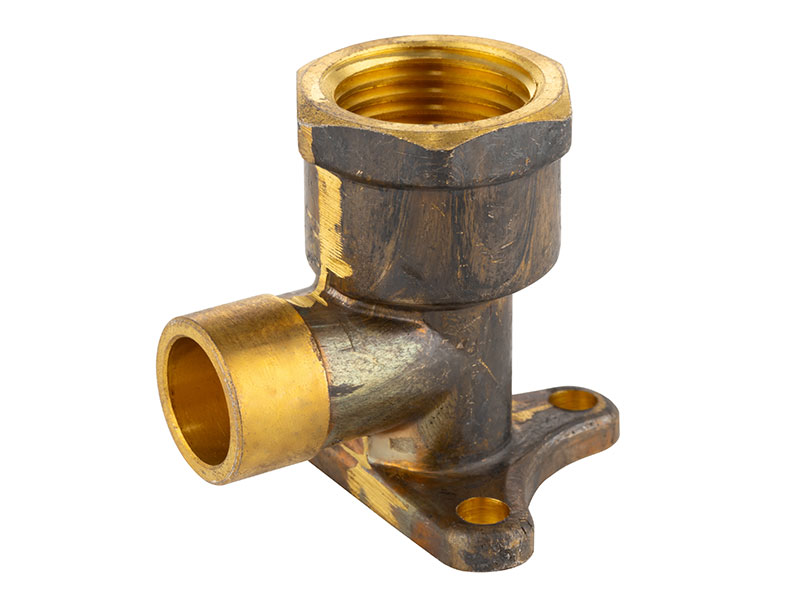

Угольник с настенной пластиной под пайку HS340-005
| Размер | D | A | L | H | H1 | H2 |
| 15C×15FI | 12.72 | Rp1/2 | 27 | 43 | 27 | 17 |
| 20C×20FI | 19.07 | Rp3/4 | 29.5 | 50 | 31 | 18.5 |

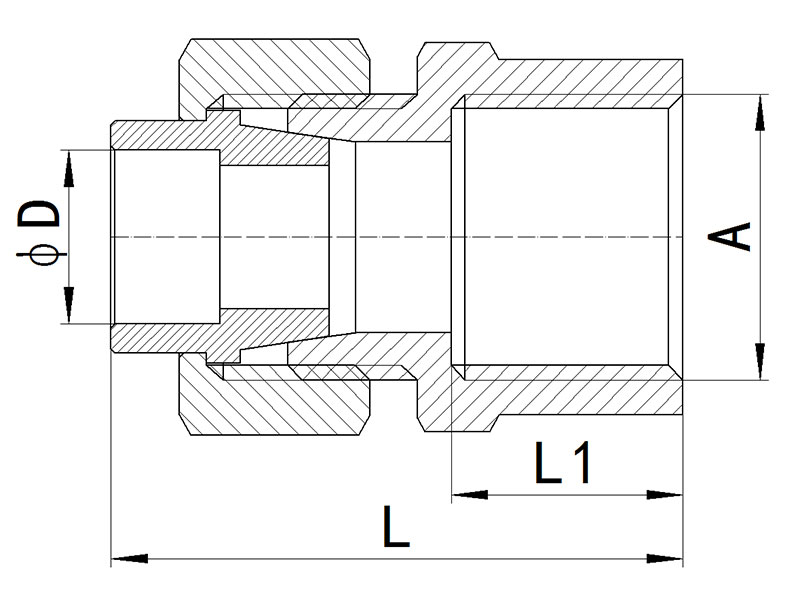

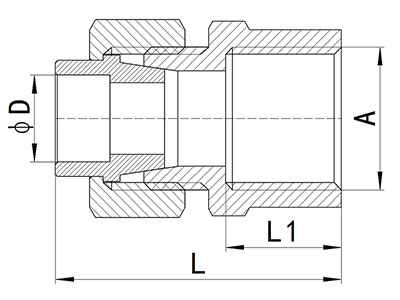

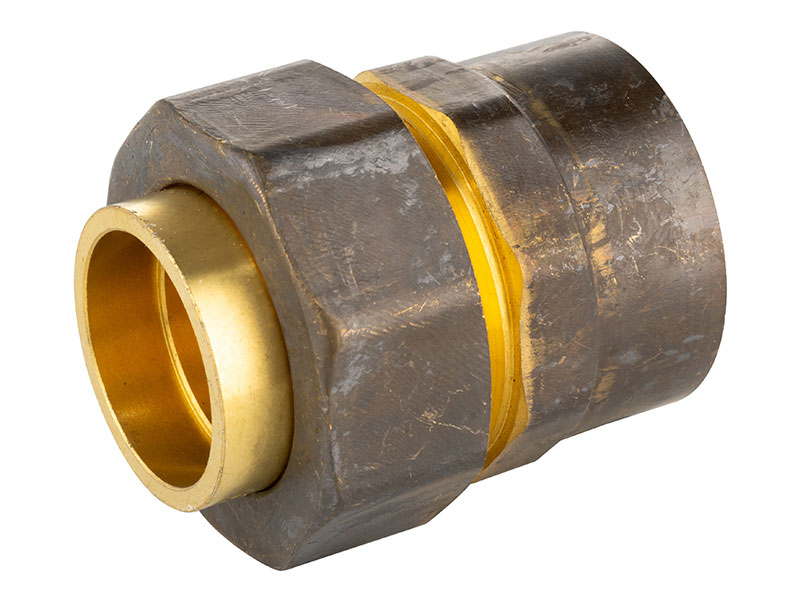

Прямое соединение под пайку, внутреннее HS340-006
| Размер | D | A | L | L1 |
| 15C×15FI | 12.72 | Rp1/2 | 42 | 17 |
| 20C×20FI | 19.07 | Rp3/4 | 45.5 | 18.5 |
| 25C×25FI | 25.42 | Rp1 | 54 | 21 |

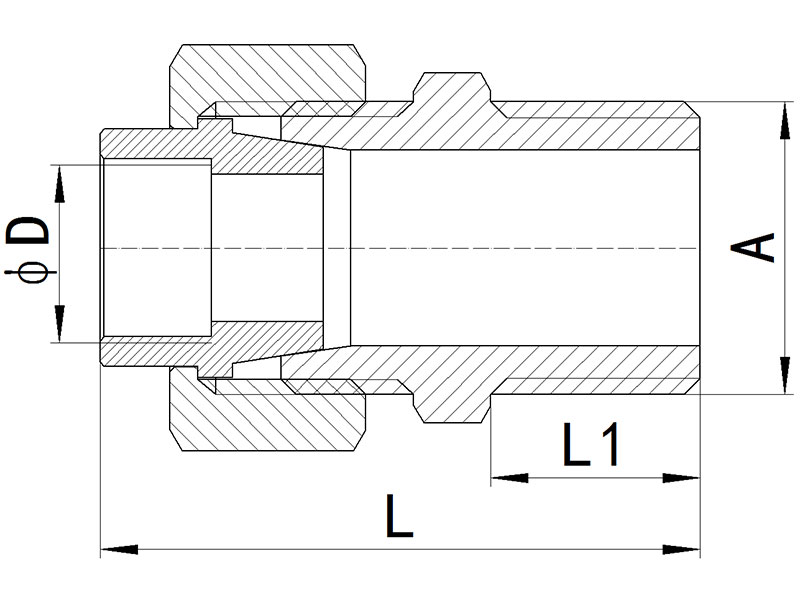

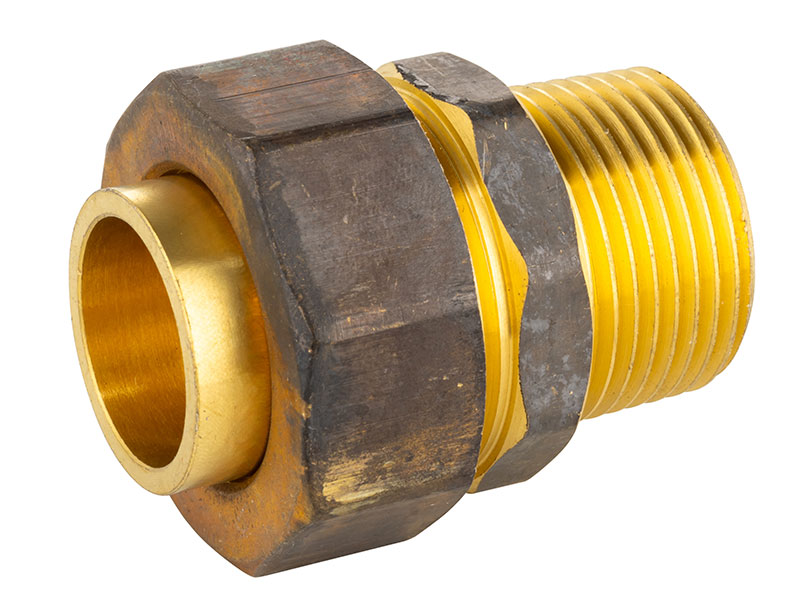

Прямое соединение под пайку, наружное HS340-007
| Размер | D | A | L | L1 |
| 15C×15MI | 12.72 | R1/2 | 43 | 15 |
| 20C×20MI | 19.07 | R3/4 | 47.5 | 16.5 |
| 25C×25MI | 25.42 | R1 | 57 | 19 |
