HS220 - Латунные пресс-фитинги

Фитинги для труб PEX-AL-PEX

Латунные пресс-фитинги Honson HS220 для многослойных труб хорошо спроектированы и идеально подходят для систем распределения горячей и холодной воды (санитарных и отопительных систем)..

Ниже приведены различные варианты фитингов этой серии в зависимости от типа щипцов, используемых при монтаже.

Категория  Профиль щипцов
U-тип  U профиль
TH-тип  TH профиль
Универсальный тип  совместимость с различными профилями

Латунные пресс-фитинги остаются неподвижными после правильной установки, обеспечивая постоянную деформацию, гарантирующую долговременную герметизацию. По этой причине запрессованные фитинги являются единственным типом соединения, которое может использоваться и гарантированно эксплуатироваться во встраиваемых системах. Он обеспечивает безопасное и стабильное соединение благодаря постоянной пластической деформации втулки из нержавеющей стали при сжатии. Пластиковое стопорное кольцо отделяет алюминиевую трубу от латунной, что делает ее устойчивой к коррозии.

Фитинги универсального типа также имеют функцию LBP (утечка перед запрессовкой), которая предназначена для того, чтобы позволить установщику обнаруживать непрессованные фитинги. Если фитинг не был прижат или был прижат неправильно, вода вытекает даже при низком давлении.

Латунные пресс-фитинги доступны в размерах от Ø16 до Ø 32.Они легко устанавливаются и разбираются.

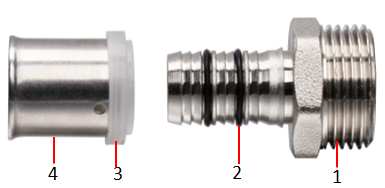

Описание  Материалы
Корпус  MS58 / CW617N-4MS
O-кольцо  EPDM
Стопорное кольцо  Пластик
Отвод  Нержавеющая сталь

Структура

HS100 - Латунные компрессионные фитинги
Техническая документация на продукцию
Особенности
  • Идеально подходит для использования в водопроводных системах и системах отопления
  • Одобренный CE
  • Двойные уплотнительные кольца для дополнительной безопасности
  • Рабочая температура: от -25°C до + 120°C
  • Максимальное давление PN 16 бар (PN-16)
  • Быстрая и простая установка, исключающая риск возгорания
  • Доступные размеры от Ø16 до Ø 32
  • Множество вариантов. U-образный тип экономичен с точки зрения затрат. Универсальный тип с функцией LBP.
  • Маркирован для полной прослеживаемости
  • Латунная прессовая прямая муфта
  • Латунный пресс-отвод
  • Латунный пресс-тройник
Латунная прессовая прямая муфта

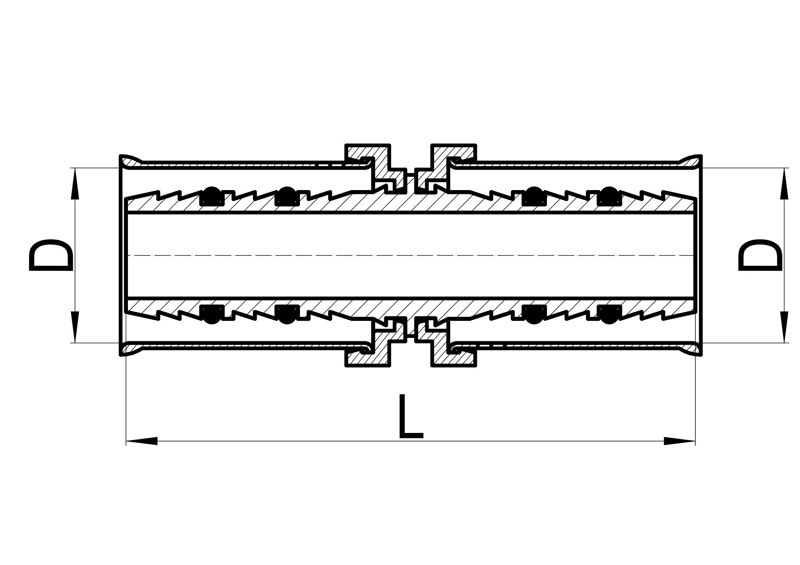

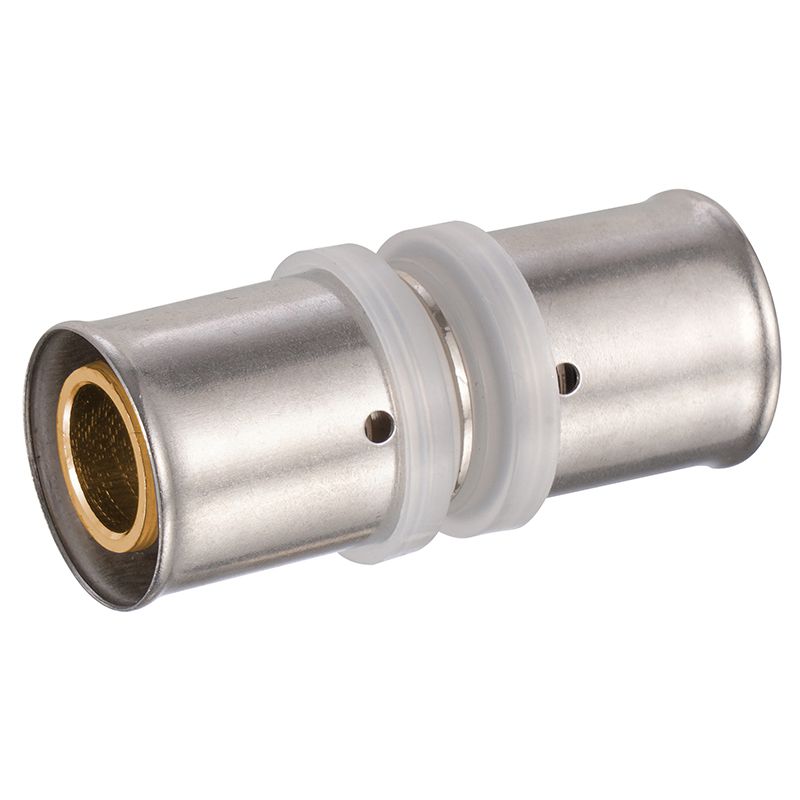

Равнопроходная прямая муфта, HS220-001
  • Равнопроходная прямая муфта, HS220-001
  • Равнопроходная прямая муфта, HS220-001
Запрос от
РАЗМЕР Диаметр Длина
16×16 16 53
20×20 20 53
25×25 25 66
32×32 32 66

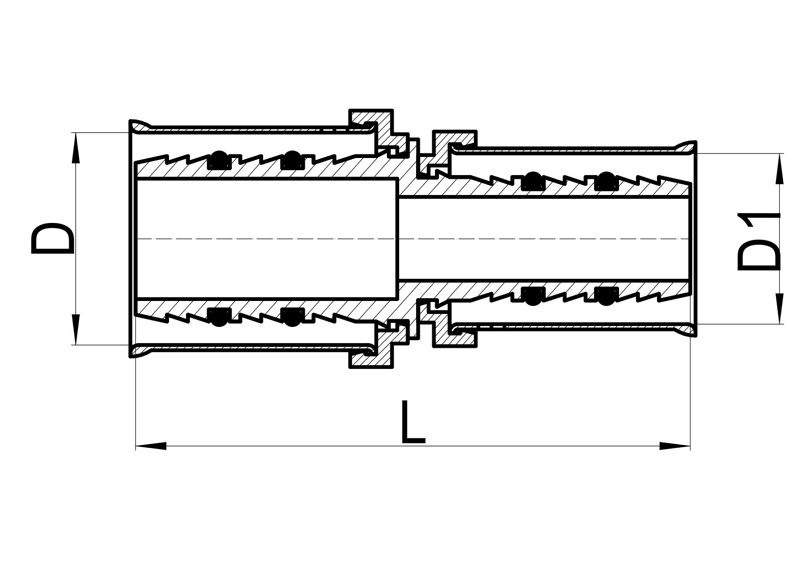

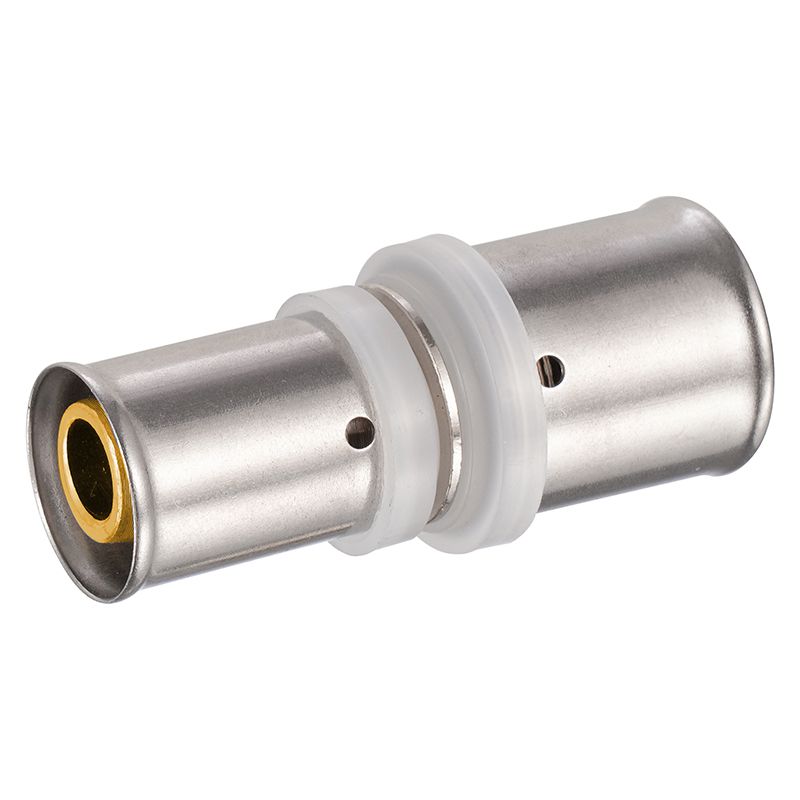

Уменьшенная прямая муфта, HS220-002
  • Уменьшенная прямая муфта, HS220-002
  • Уменьшенная прямая муфта, HS220-002
Запрос от
РАЗМЕР Диаметр Диаметр1 Длина
20×16 20 16 53
25×16 25 16 59.5
25×20 25 20 59.5
32×20 32 20 59.5
32×25 32 25 66

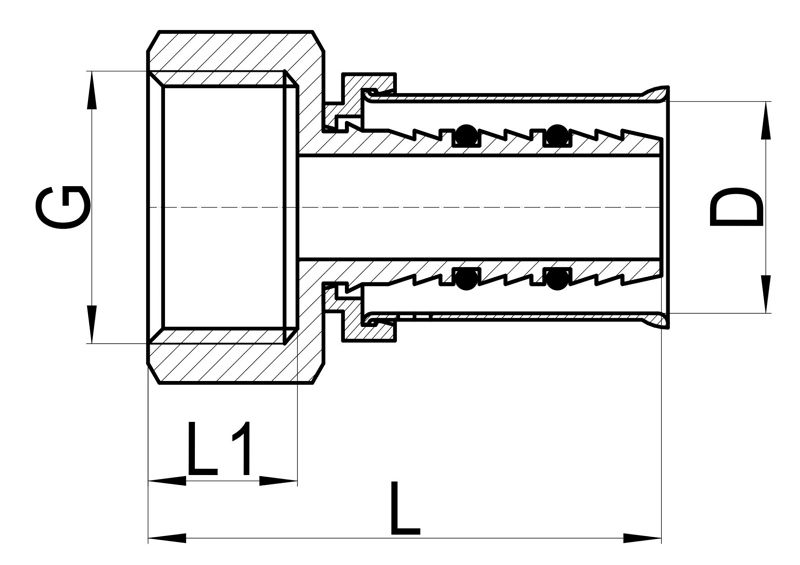

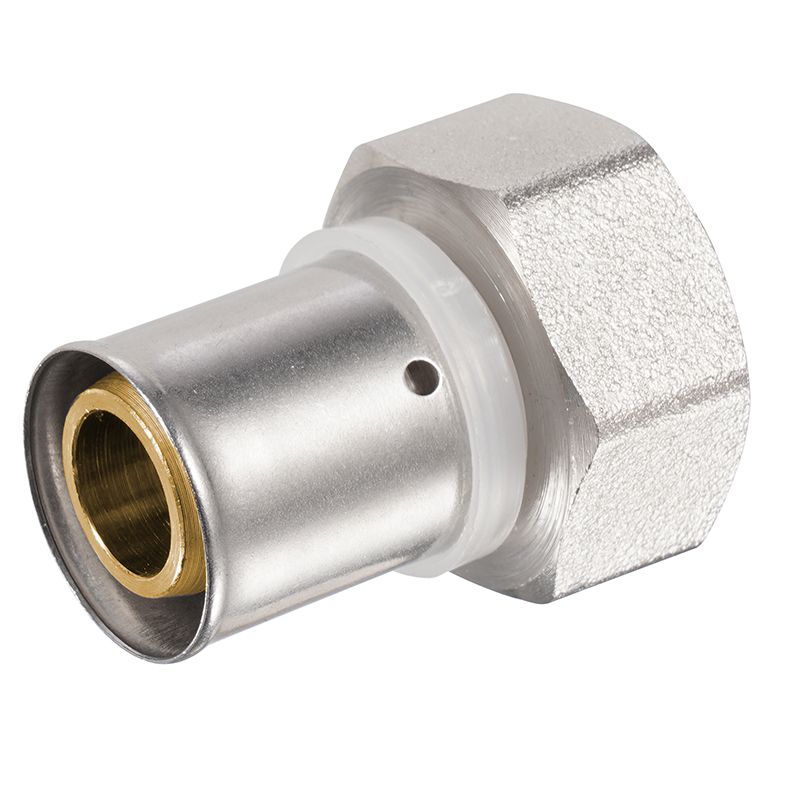

Прямая охватывающая муфта, HS220-003
  • Прямая охватывающая муфта, HS220-003
  • Прямая охватывающая муфта, HS220-003
Запрос от
РАЗМЕР Диаметр Резьба Длина Длина1
16×3/8″F 16 3/8" 37 9
16×1/2″F 16 1/2″ 39.5 11.5
16×3/4″F 16 3/4″ 41 13
20×1/2″F 20 1/2″ 39.5 11.5
20×3/4″F 20 3/4″ 41 13
20×1″F 20 1″ 42 14
25×1/2″F 25 1/2″ 46 11.5
25×3/4″F 25 3/4″ 47.5 13
25×1″F 25 1″ 48.5 14
32×3/4″F 32 3/4″ 47.5 13
32×1″F 32 1″ 48.5 14

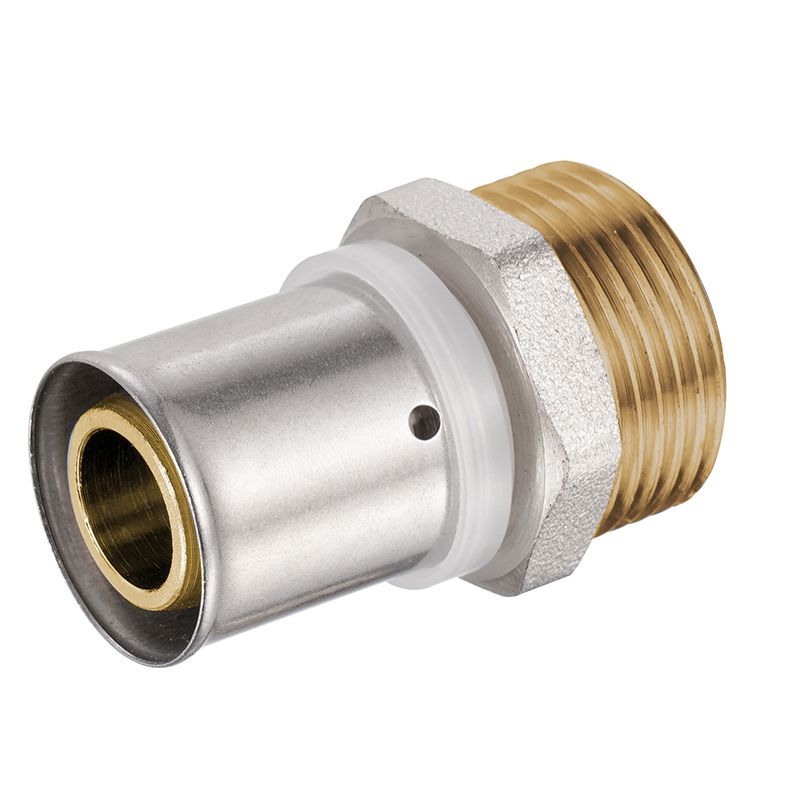

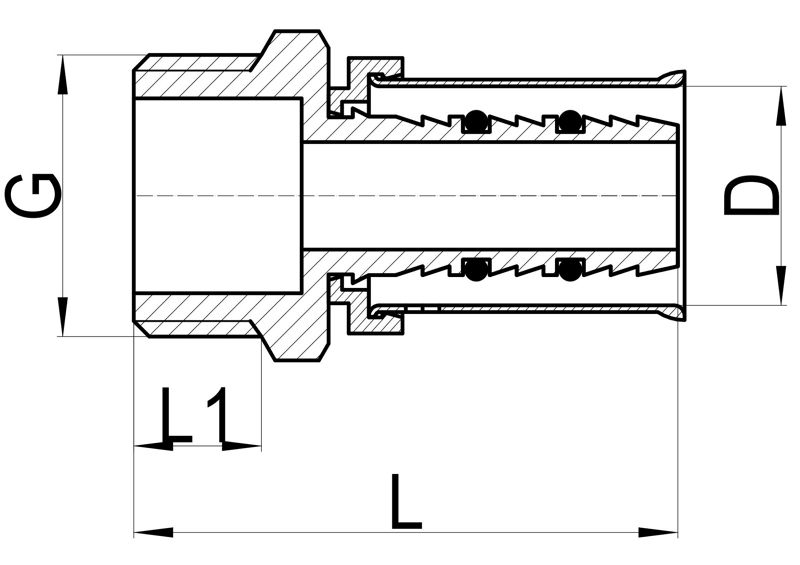

Прямая наружная муфта, HS220-004
  • Прямая наружная муфта, HS220-004
  • Прямая наружная муфта, HS220-004
Запрос от
РАЗМЕР Диаметр Резьба Длина Длина1
16×3/8″M 16 3/8″ 39.5 9
16×1/2″M 16 1/2″ 40.5 9.5
16×3/4″M 16 3/4″ 43 11
20×1/2″M 16 1/2″ 40.5 9.5
20×3/4″M 20 3/4″ 43 11
20×1″M 20 1″ 44.5 12.5
25×3/4″M 25 3/4″ 49.5 11
25×1″M 25 1″ 51 12.5
32×1″M 32 1″ 51 12.5

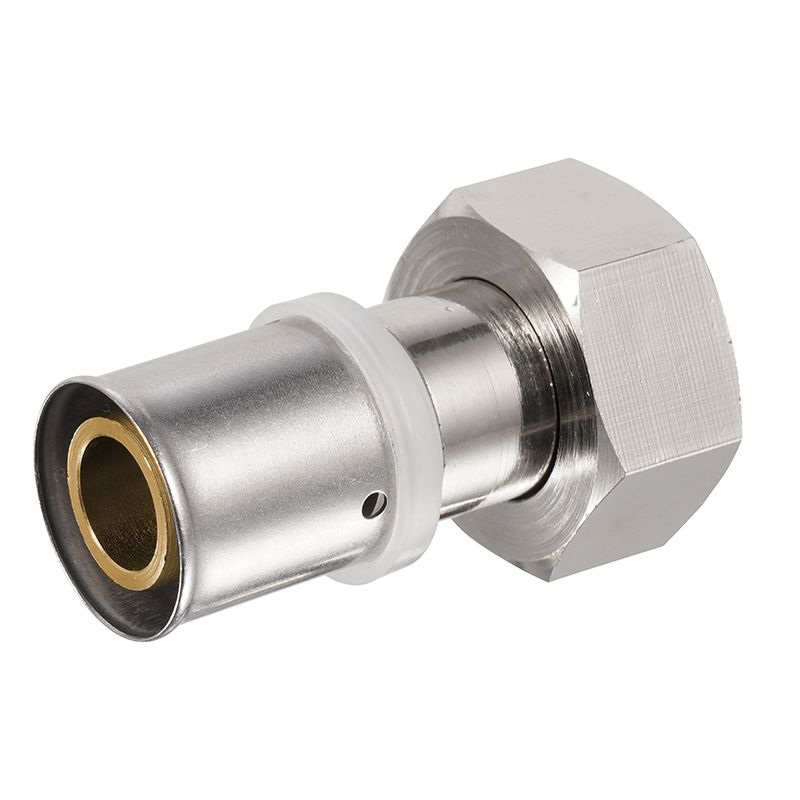

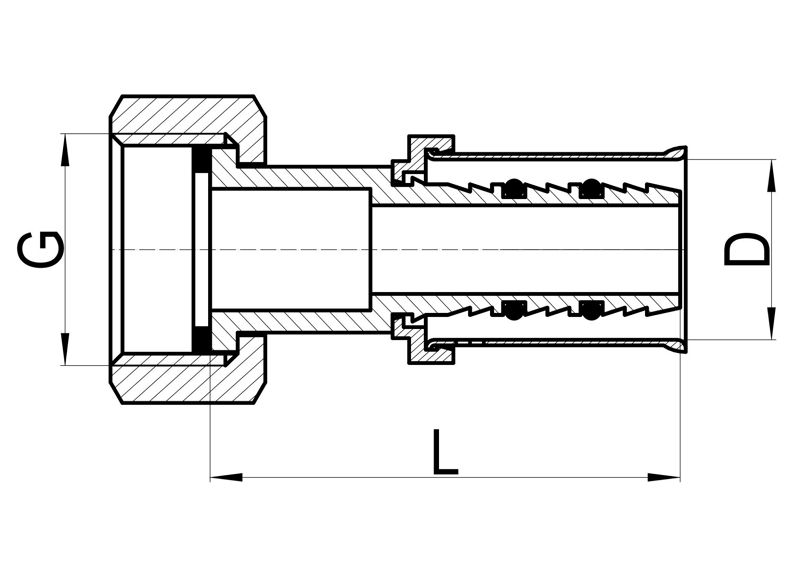

Прямая муфта с поворотной гайкой, HS220-014
  • Прямая муфта с поворотной гайкой, HS220-014
  • Прямая муфта с поворотной гайкой, HS220-014
Запрос от
РАЗМЕР Диаметр Резьба Длина
16×1/2″F 16 1/2″ 42.5
20×1/2″F 20 1/2″ 45
20×3/4″F 20 3/4″ 44
32×1″F 32 1″ 54
Латунный пресс-отвод

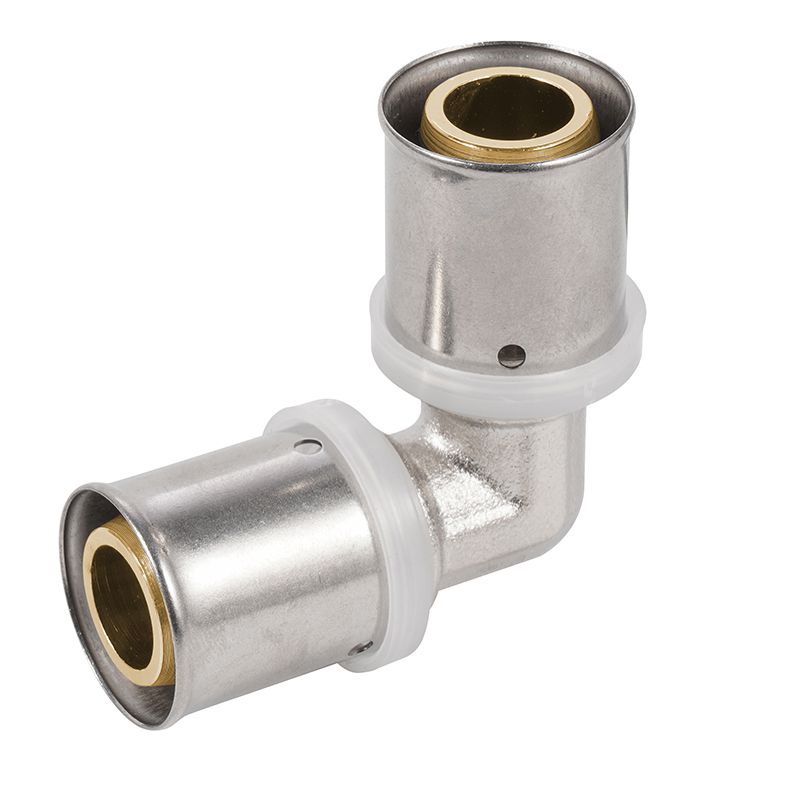

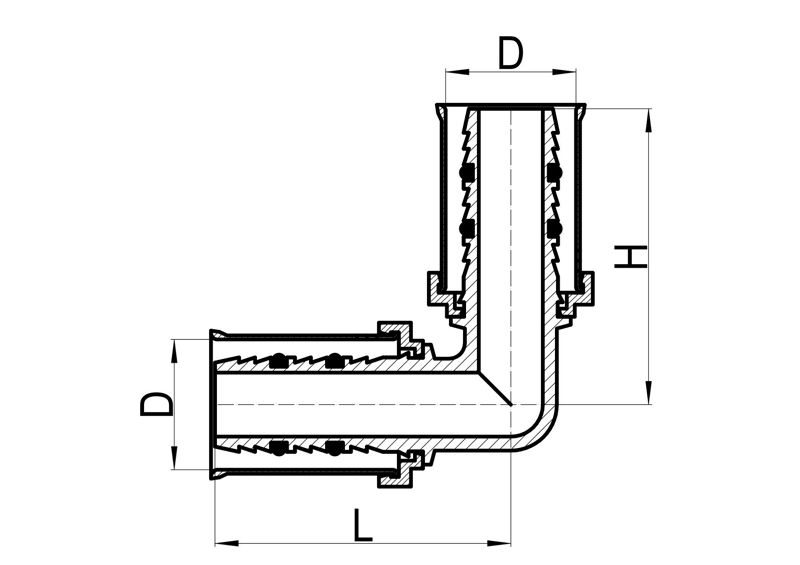

Равный отвод, HS220-005
  • Равный отвод, HS220-005
  • Равный отвод, HS220-005
Запрос от
РАЗМЕР Диаметр Длина Высота1
16×16 16 37 37
20×20 20 39 39
25×25 25 48 48
32×32 32 51.5 51.5

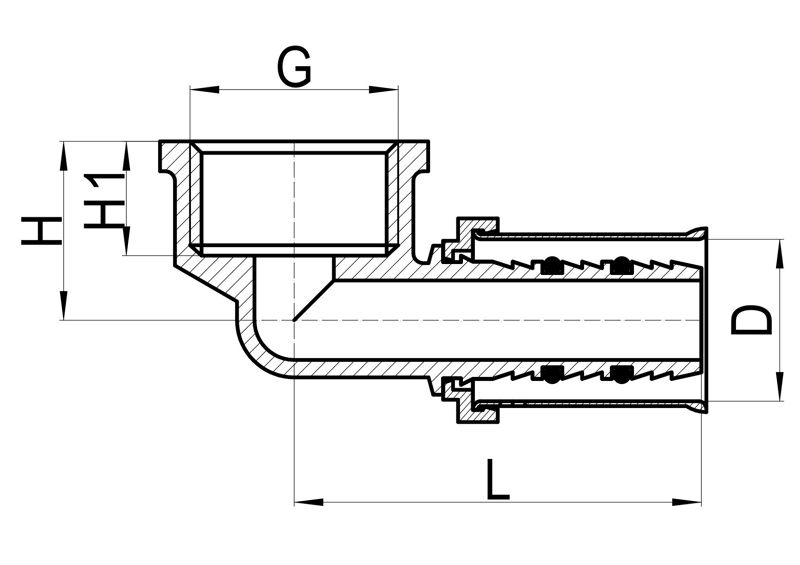

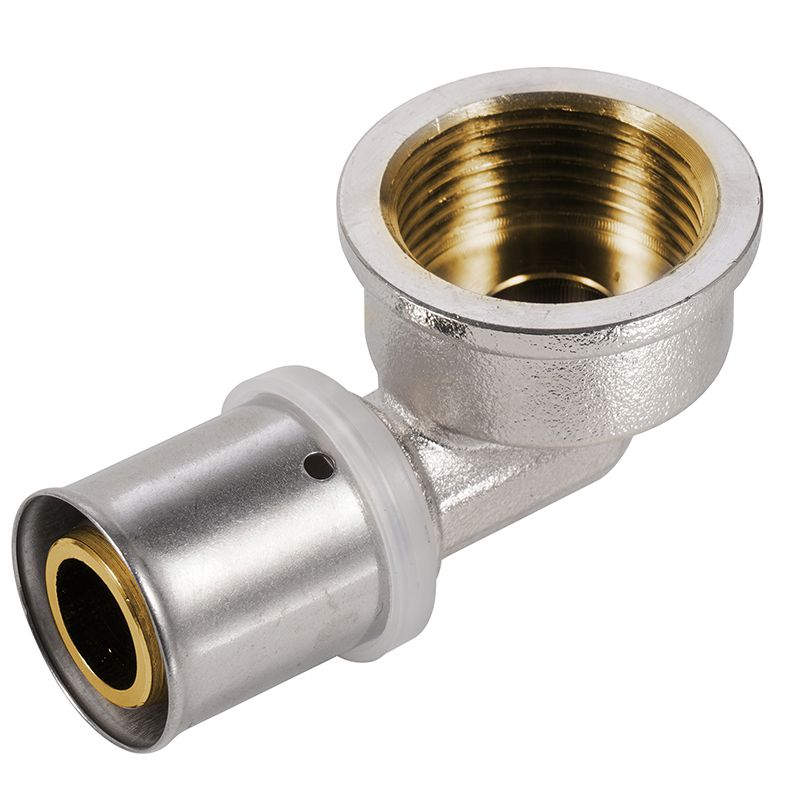

Внутренний отвод, HS220-006
  • Внутренний отвод, HS220-006
  • Внутренний отвод, HS220-006
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
16×3/8″F 16 3/8″ 39 15 9
16×1/2″F 16 1/2″ 41 18 11.5
16×3/4″F 16 3/4″ 44.5 20 13
20×1/2″F 20 1/2″ 41 20 11.5
20×3/4″F 20 3/4″ 44.5 22 13
25×1/2″F 25 1/2″ 47.5 21.5 11.5
25×3/4″F 25 3/4″ 51 23.5 13
25×1″F 25 1″ 54.5 24.5 14
32×1/2″F 32 1/2″ 47.5 25 11.5
32×3/4″F 32 3/4″ 51 26 13
32×1″F 32 1″ 54.5 27.5 14

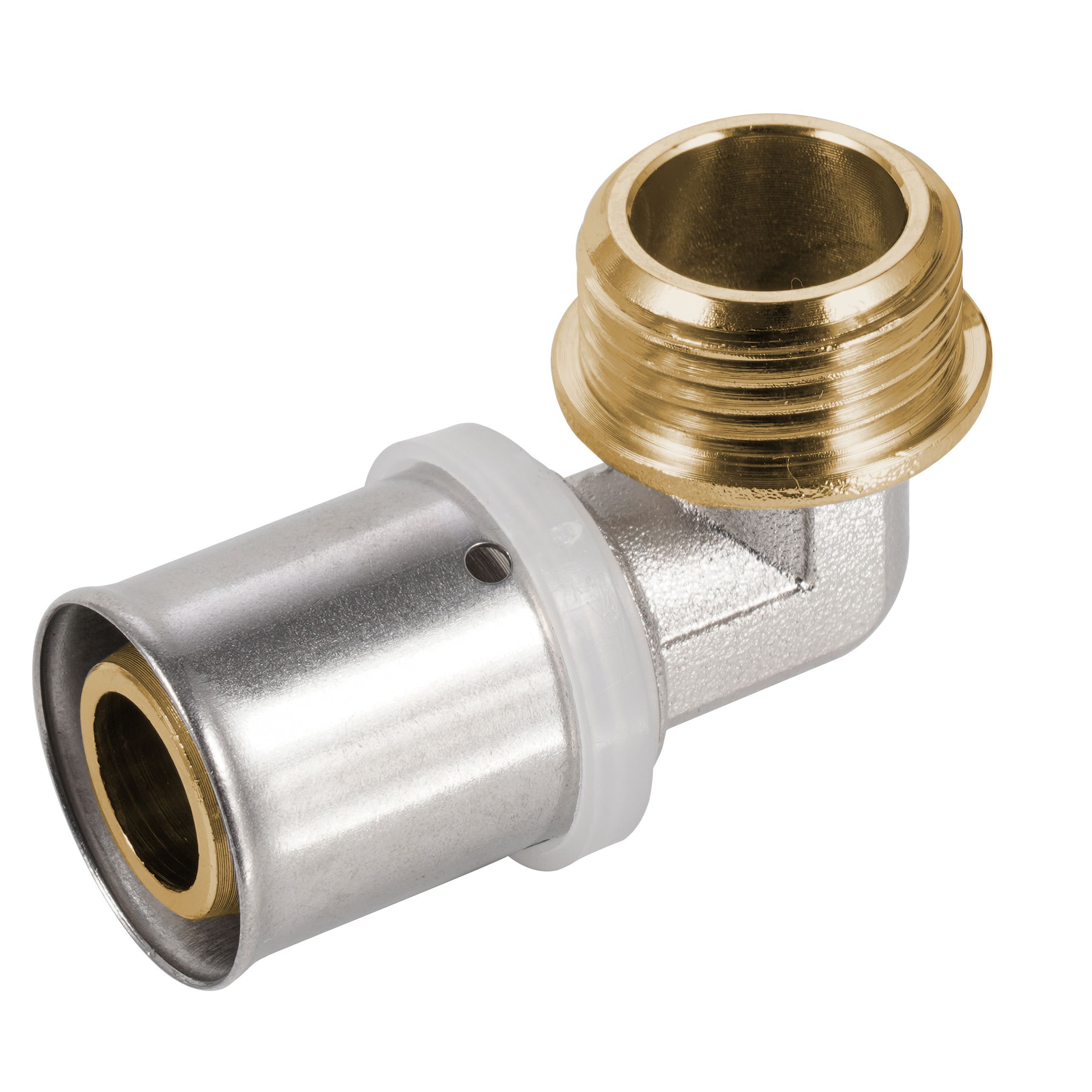

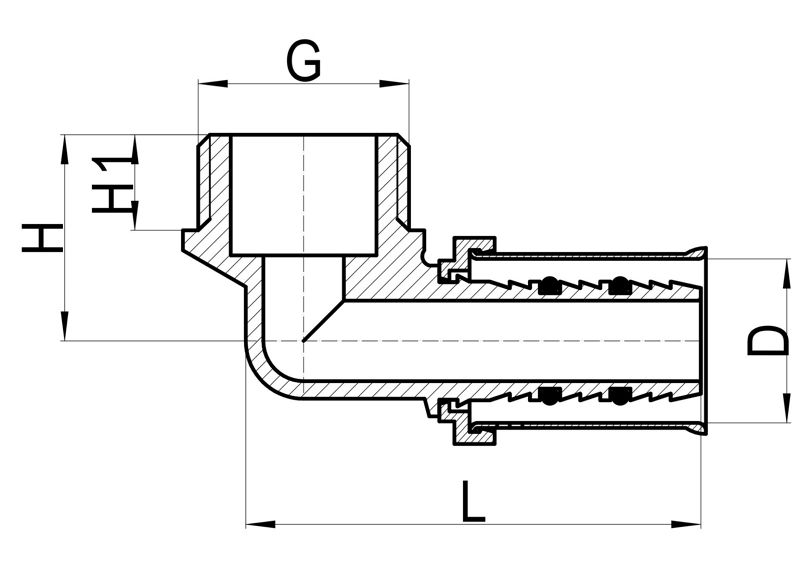

Наружный отвод, HS220-007
  • Наружный отвод, HS220-007
  • Наружный отвод, HS220-007
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
16×3/8″M 16 3/8″ 37.5 20 9
16×1/2″M 16 1/2″ 39.5 20.5 9.5
16×3/4″M 16 3/4″ 42.5 22 11
20×1/2″M 20 1/2″ 39.5 22.5 9.5
20×3/4″M 20 3/4″ 42.5 24 11
25×3/4″M 25 3/4″ 49.5 27 11
25×1″M 25 1″ 53 29 12.5
32×3/4″M 32 3/4″ 49.5 30 11
32×1″M 32 1″ 53 32.5 12.5

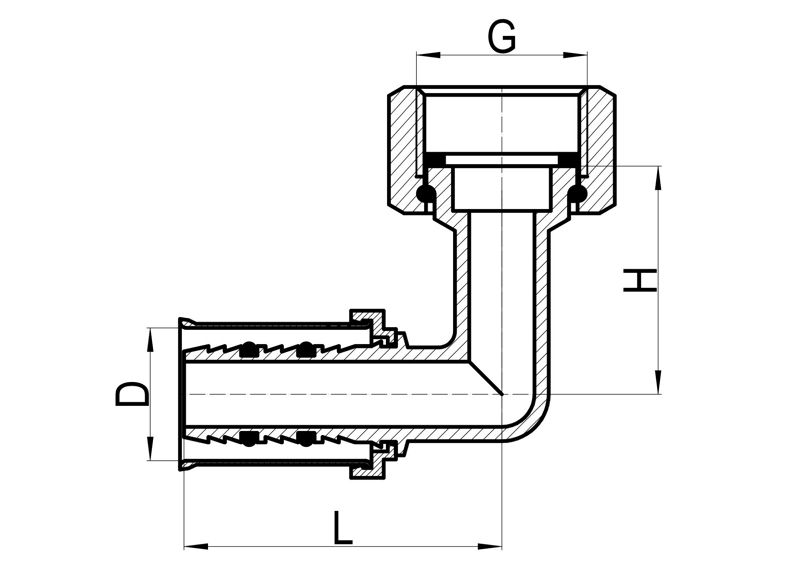

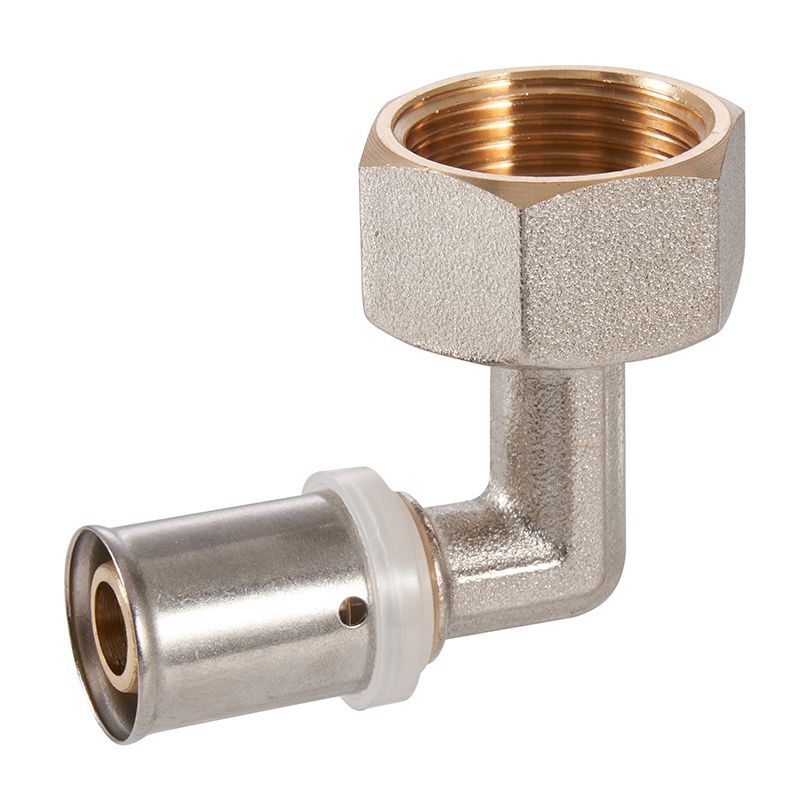

Отвод с поворотной гайкой, HS220-015
  • Отвод с поворотной гайкой, HS220-015
  • Отвод с поворотной гайкой, HS220-015
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота
16×1/2″F 16 1/2″ 39 28
16×3/4″F 16 3/4″ 42.5 29
20×1/2″F 20 1/2″ 39 30
20×3/4″F 20 3/4″ 42.5 31

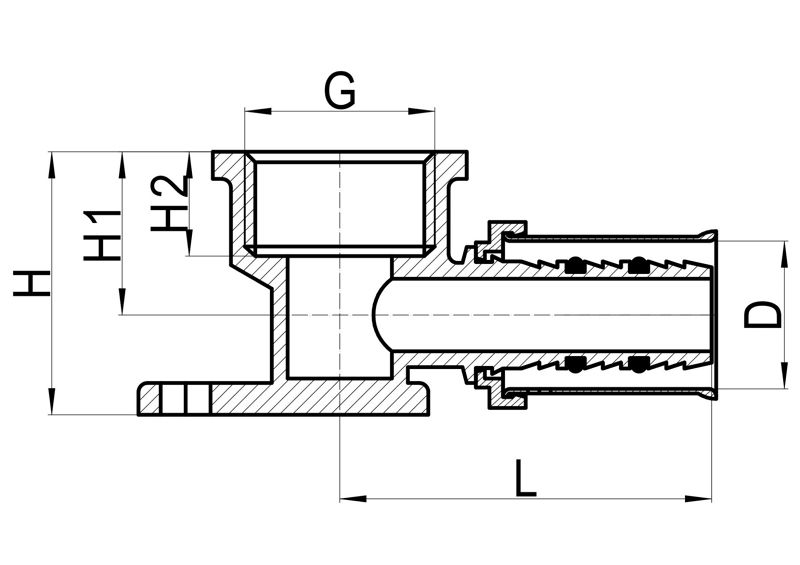

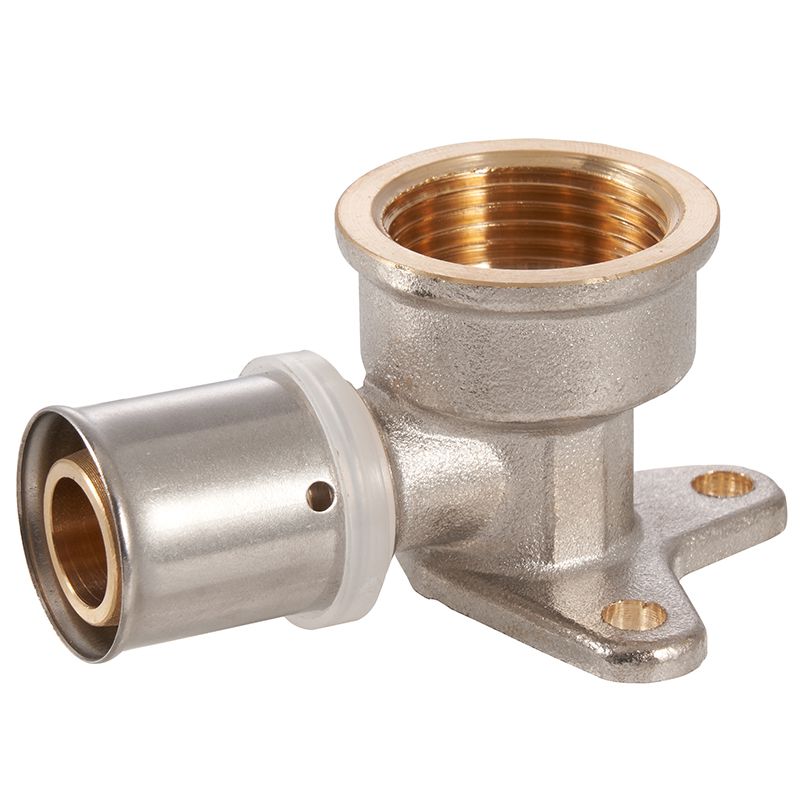

Подрозеточный отвод C×FI, HS220-016
  • Подрозеточный отвод C×FI, HS220-016
  • Подрозеточный отвод C×FI, HS220-016
Запрос от
РАЗМЕР Диаметр Резьба
16×1/2″F 16 1/2″
16×3/4″F 16 3/4″
20×1/2″F 20 1/2″
20×3/4″F 20 3/4″
25×3/4″F 25 3/4″
Латунный пресс-тройник

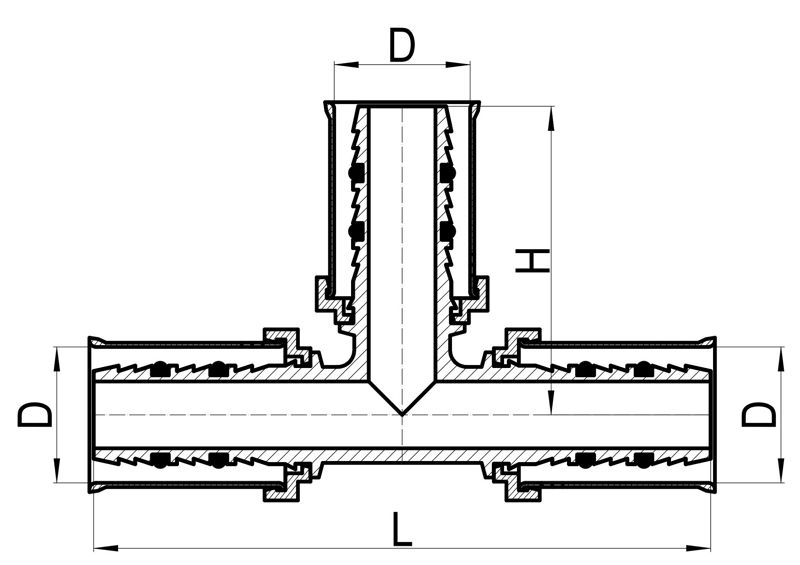

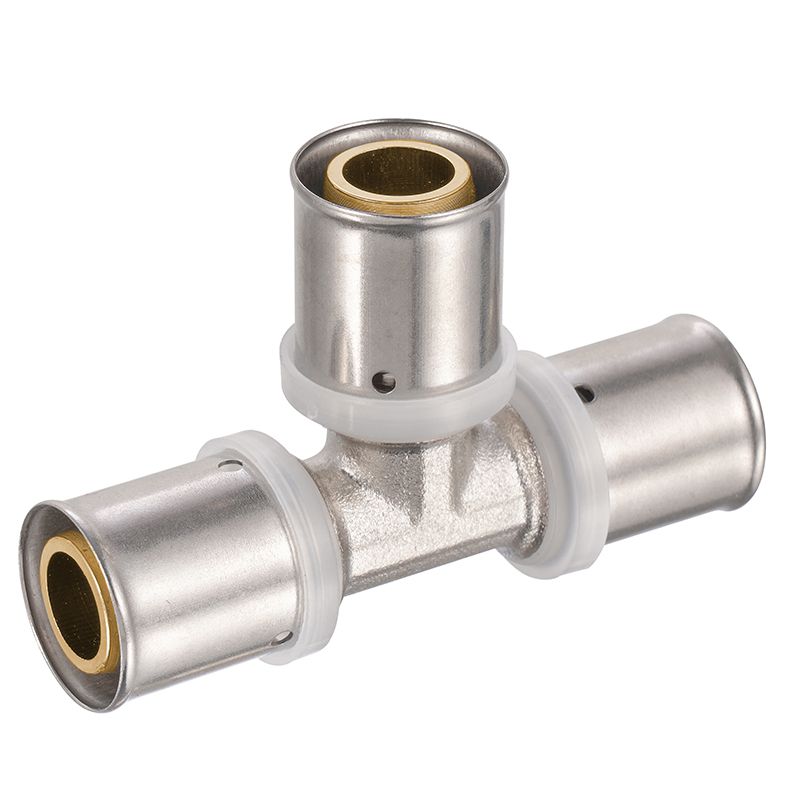

Равный тройник, HS220-010
  • Равный тройник, HS220-010
  • Равный тройник, HS220-010
Запрос от
РАЗМЕР Диаметр Длина Высота
16×16×16 16 74 37
20×20×20 20 78 39
25×25×25 25 96 48
32×32×32 32 103 51.5

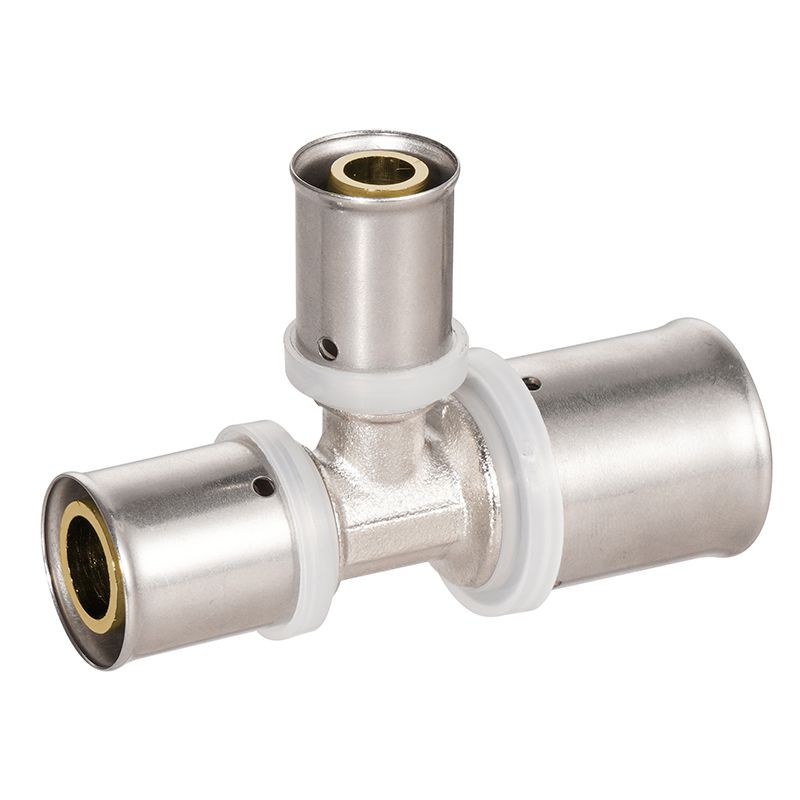

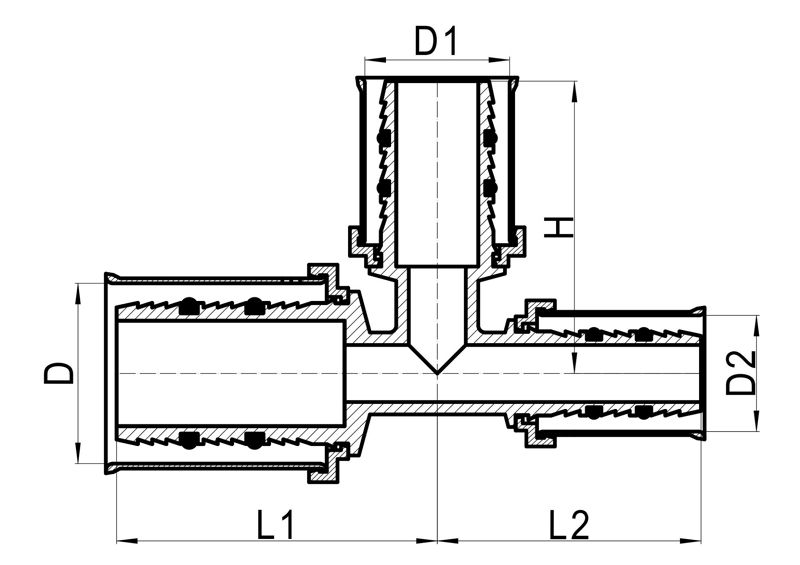

Уменьшенный тройник, HS220-011
  • Уменьшенный тройник, HS220-011
  • Уменьшенный тройник, HS220-011
Запрос от
РАЗМЕР Диаметр Диаметр1 Диаметр2 Длина1 Длина2 Высота
16×20×16 16 20 16 38 38 36
20×16×16 20 16 16 36 35 38
20×16×20 20 16 20 36 36 38
20×20×16 20 20 16 38 37 38
20×25×16 20 25 16 41 40 45
20×25×20 20 25 20 41 41 45
25×16×16 25 16 16 43 35 41
25×16×20 25 16 20 43 35 41
25×16×25 25 16 25 43 43 41
25×20×16 25 20 16 45 37 41
25×20×20 25 20 20 46 37 41
25×20×25 25 20 25 45 45 41
25×32×20 25 32 20 51 44 48
25×32×25 25 32 25 51 51 48
32×16×25 32 16 25 43 42 45
32×16×32 32 16 32 43 43 45
32×20×20 32 20 20 45 37 45
32×20×25 32 20 25 45 44 45
32×20×32 32 20 32 45 45 45
32×25×16 32 25 16 48 40.5 51
32×25×20 32 25 20 48 40.5 51
32×25×25 32 25 25 48 47 51
32×25×32 32 25 32 48 48 51

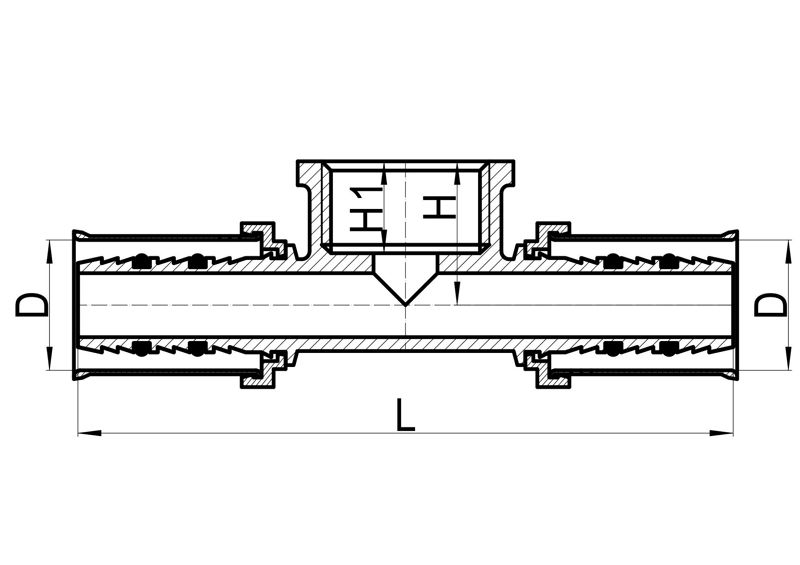

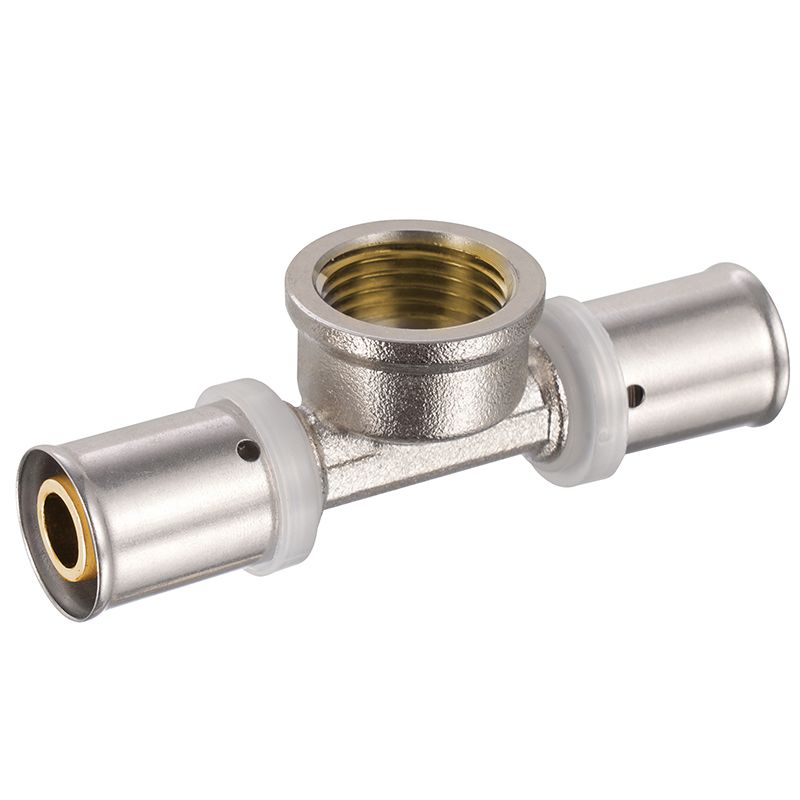

Внутренний тройник, HS220-012
  • Внутренний тройник, HS220-012
  • Внутренний тройник, HS220-012
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
16×1/2″F×16 16 1/2″ 82 18 11.5
16×3/4″F×16 16 3/4″ 89 20 13
20×1/2″F×20 20 1/2″ 82 20 11.5
20×3/4″F×20 20 3/4″ 89 22 13
25×1/2″F×25 25 1/2″ 95 21.5 11.5
25×3/4″F×25 25 3/4″ 102 23.5 13
25×1″F×25 25 1″ 109 24.5 14
32×1/2″F×32 32 1/2″ 95 25 11.5
32×3/4″F×32 32 3/4″ 102 26 13
32×1″F×32 32 1″ 109 27.5 14

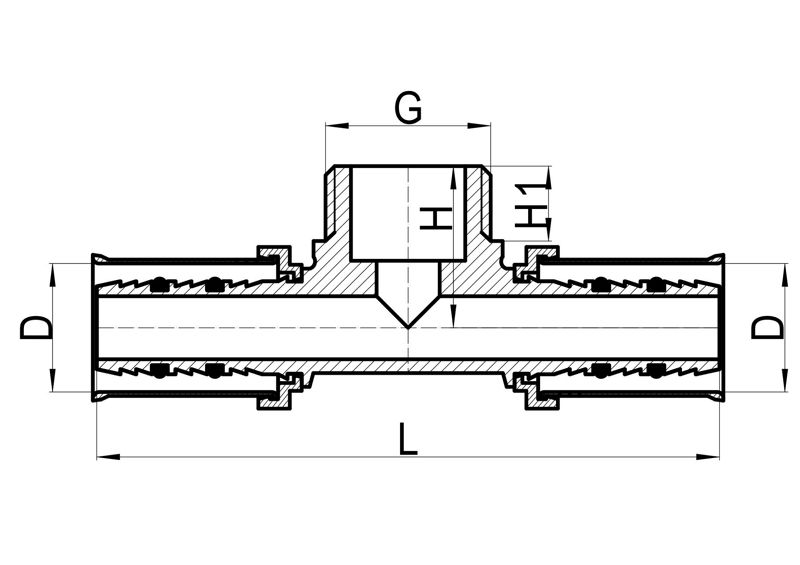

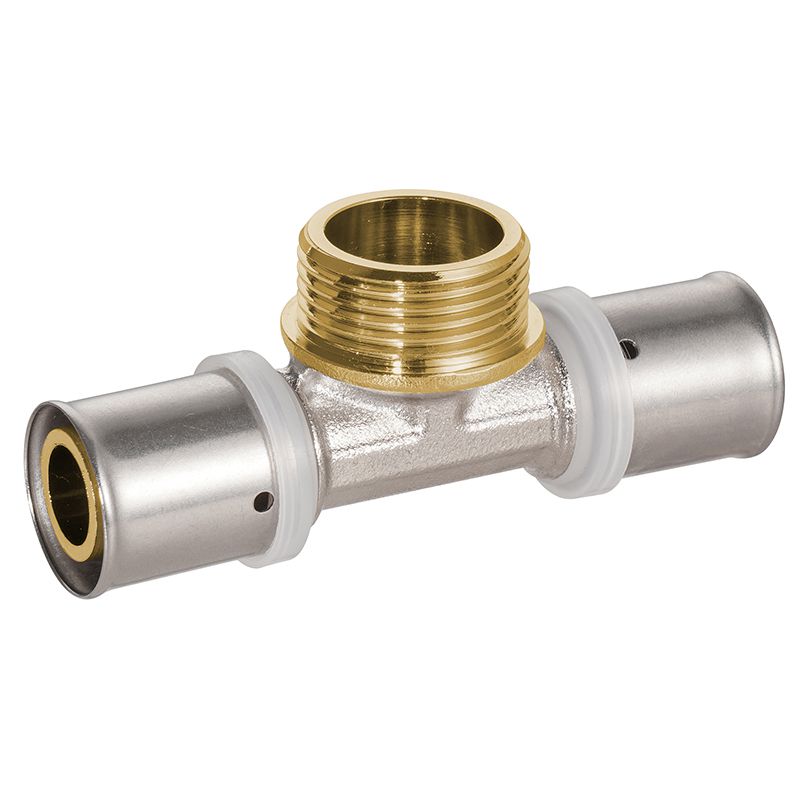

Наружный тройник, HS220-013
  • Наружный тройник, HS220-013
  • Наружный тройник, HS220-013
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
16×1/2″M×16 16 1/2″ 79 20.5 9.5
20×1/2″M×20 20 1/2″ 79 22.5 9.5
20×3/4″M×20 20 3/4″ 85 24 11
25×3/4″M×25 25 3/4″ 99 27 11
25×1″M×25 25 1″ 106 29 12.5
32×1″M×32 32 1″ 106 32.5 12.5
