HS210 - Латунные компрессионные фитинги

Фитинги для труб PEX-AL-PEX

Латунные компрессионные фитинги Honson HS210 для многослойных труб хорошо спроектированы и подходят для использования в многослойных водопроводных системах. Оснащенные двойными уплотнительными кольцами, эти фитинги используются в системах санитарного водоснабжения и отопления и доступны в размерах от Ø16 до ø32.Они легко устанавливаются и разбираются.

Особенности
  • Идеально подходит для использования в сантехнической системе
  • Одобренный CE
  • Двойные уплотнительные кольца обеспечивают отличные уплотнительные характеристики
  • Быстрая и простая установка с помощью гаечного ключа
  • Съемный и многоразовый
  • Размеры от Ø16 до Ø 32
  • Маркирован для полной прослеживаемости
Инструкция по установке
  • Чтобы избежать неправильной сборки, перед установкой следует проверить размеры компонентов.
  • Разрежьте трубу перпендикулярно ее оси, используя ножницы (рекомендуется слегка поворачивать ножницы во время резки) или труборез с колесным приводом.
  • Удалите заусенцы и откалибруйте внутреннюю поверхность трубы с помощью соответствующих инструментов.
  • Последовательно установите гайку и стопорное кольцо на трубу.
  • Установите уплотнительные кольца на корпус.
  • Вставьте трубу с компонентами на корпусе до механического упора.
  • Сначала затяните гайку вручную, затем с помощью инструмента затяните гайку.

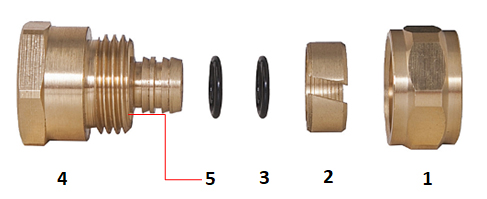

Структура

HS100 - Латунные компрессионные фитинги
Техническая документация на продукцию
Товар  Описание  Материалы
1 Гайка  CW617N-4MS / MS58
2 Стопорное кольцо  MS58
3 O-кольцо  EPDM
4 Корпус  CW617N-4MS / MS58
5 Изоляционная прокладка Пластик
  • Латунная компрессионная прямая муфта
  • Латунный компрессионный локоть
  • Латунный компрессионный тройник
Латунная компрессионная прямая муфта

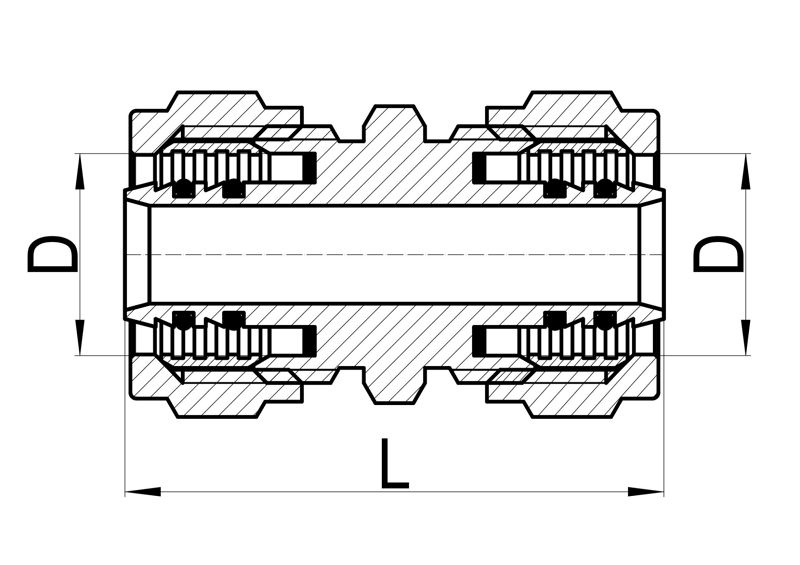

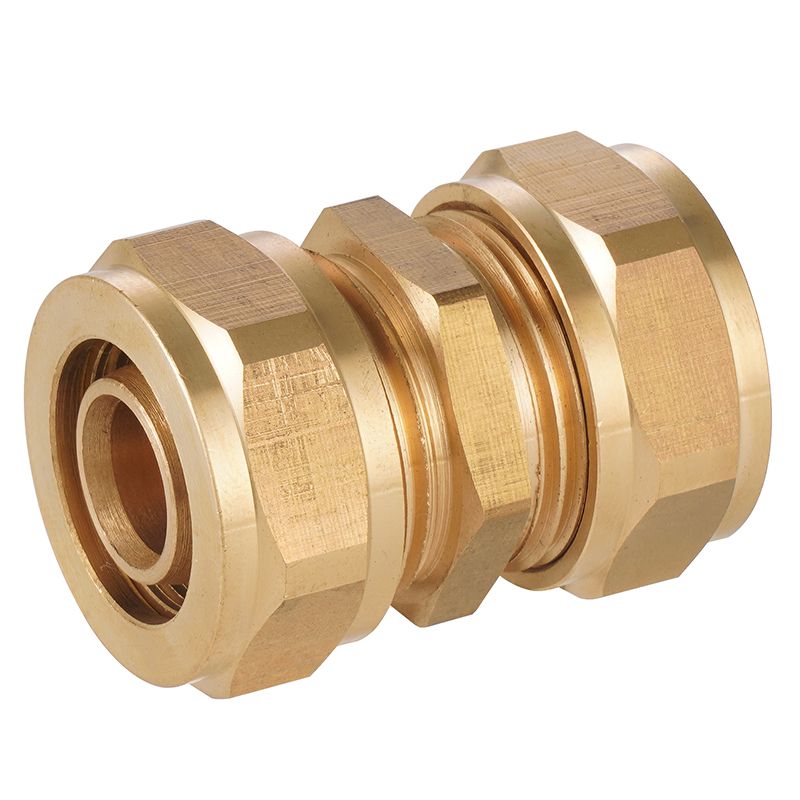

Равнопроходная прямая муфта C×C, HS210-001
  • Равнопроходная прямая муфта C×C, HS210-001
  • Равнопроходная прямая муфта C×C, HS210-001
Запрос от
РАЗМЕР Диаметр Длина
16×16(×2.0) 16 44
20×20(×2.0) 20 44
25×25(×2.5) 25 53
32×32(×3.0) 32 55

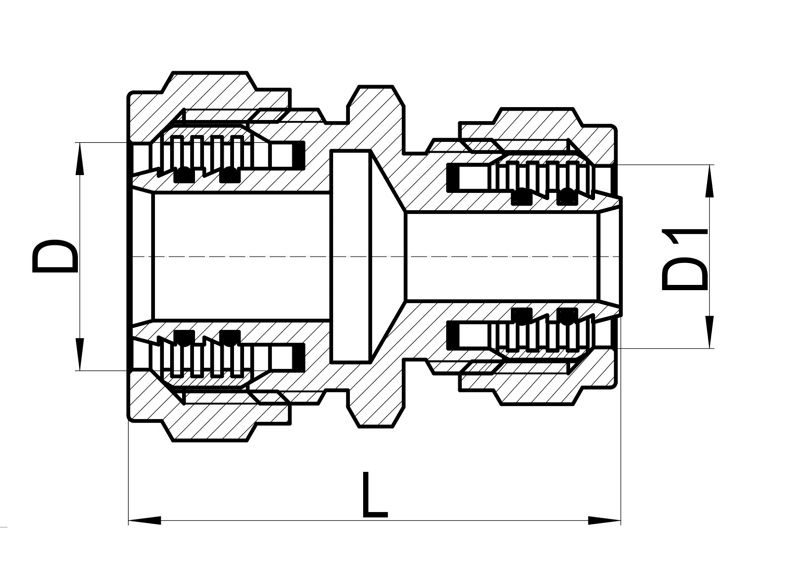

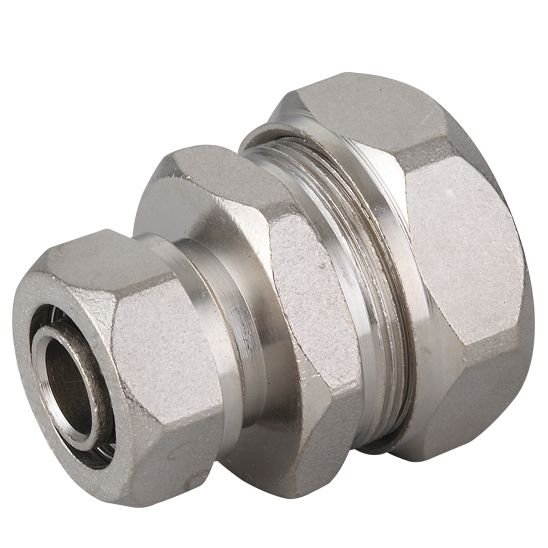

Уменьшающая прямая муфта C×C, HS210-002
  • Уменьшающая прямая муфта C×C, HS210-002
  • Уменьшающая прямая муфта C×C, HS210-002
Запрос от
РАЗМЕР Диаметр Диаметр1 Длина
20(×2.0)×16(×2.0) 20 16 44
25(×2.5)×16(×2.0) 25 16 49
25(×2.5)×20(×2.0) 25 20 49
32(×3.0)×16(×2.0) 32 16 50.5
32(×3.0)×20(×2.0) 32 20 50.5
32(×3.0)×25(×2.5) 32 25 54.5

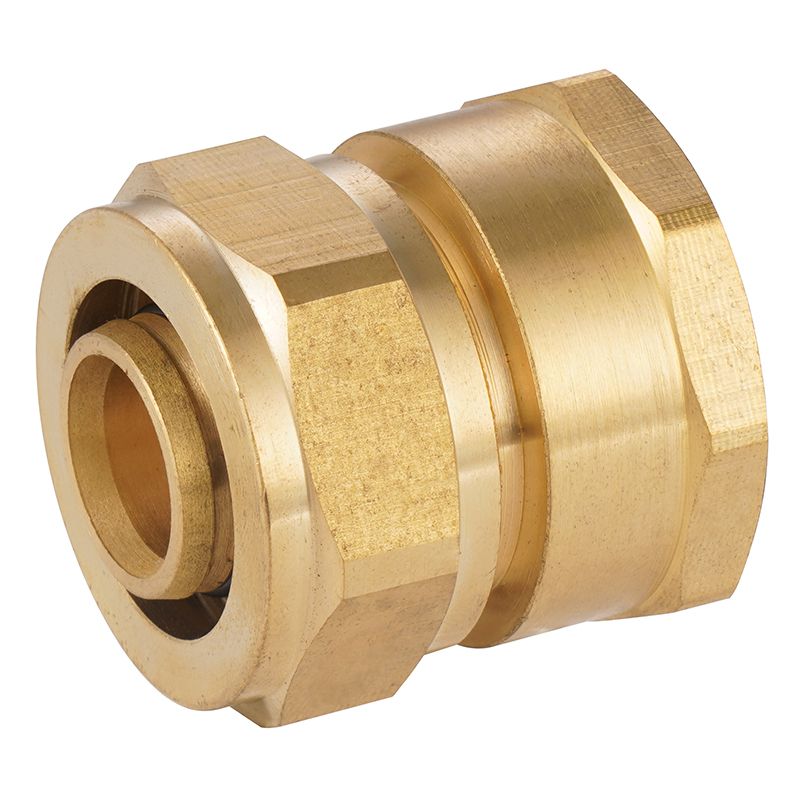

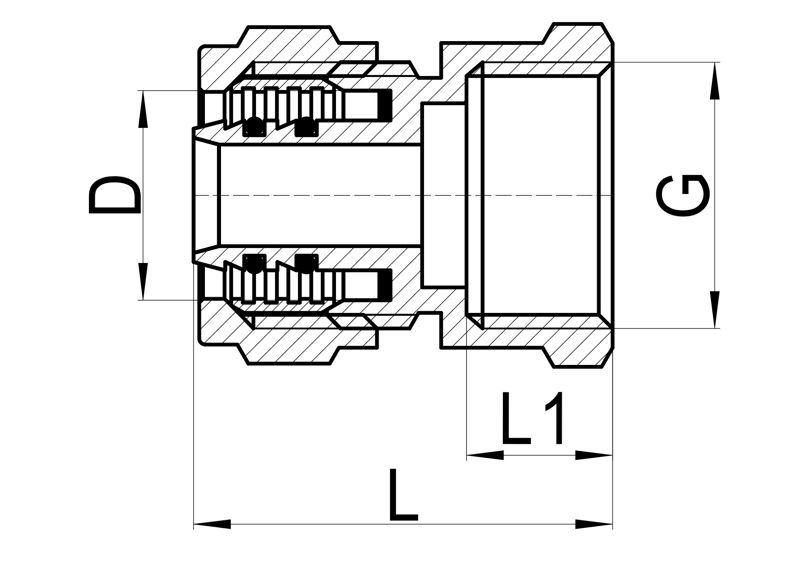

Охватывающая прямая муфта C×FI, HS210-003
  • Охватывающая прямая муфта C×FI, HS210-003
  • Охватывающая прямая муфта C×FI, HS210-003
Запрос от
РАЗМЕР Диаметр Резьба Длина Длина1
16(×2.0)×1/2″F 16 1/2″ 33 11.5
16(×2.0)×3/4″F 16 3/4″ 34.5 13
20(×2.0)×1/2″F 20 1/2″ 29.5 11.5
20(×2.0)×3/4″F 20 3/4″ 34.5 13
25(×2.5)×3/4″F 25 3/4″ 35 13
25(×2.5)×1″F 25 1″ 40.5 14
32(×3.0)×1″F 32 1″ 40 14
32(×3.0)×1 1/4″F 32 1 1/4″ 42.5 16

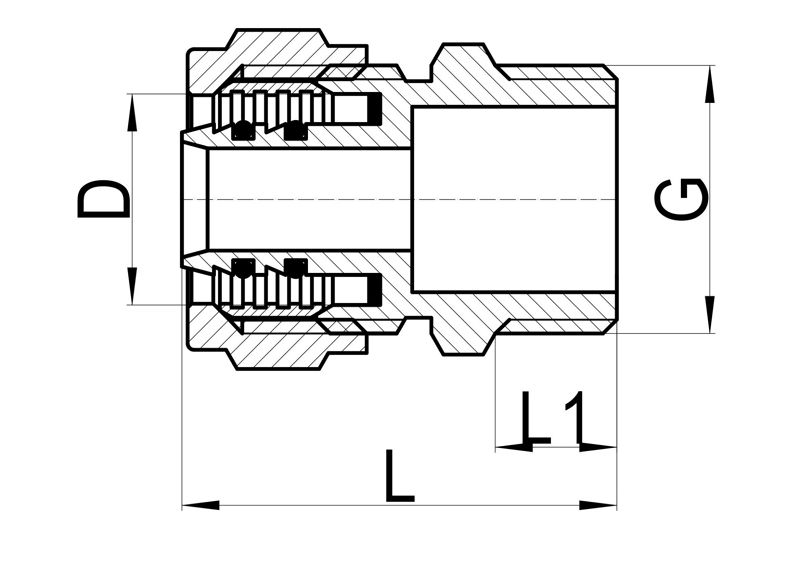

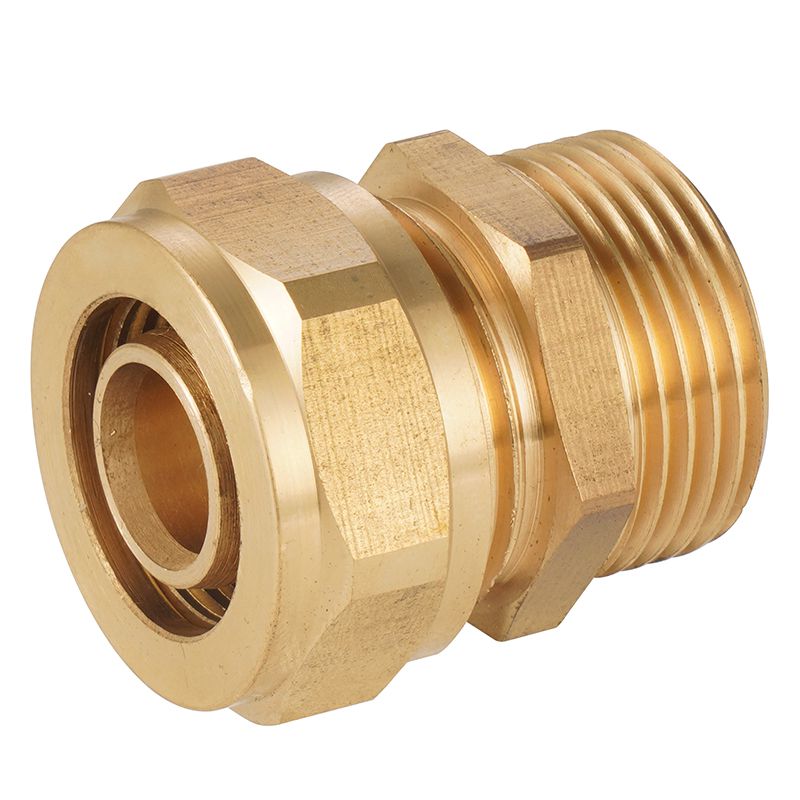

Наружная прямая муфта C×MI, HS210-004
  • Наружная прямая муфта C×MI, HS210-004
  • Наружная прямая муфта C×MI, HS210-004
Запрос от
РАЗМЕР Диаметр Резьба Длина Длина1
16(×2.0)×1/2″M 16 1/2″ 34 9.5
16(×2.0)×3/4″M 16 3/4″ 35.5 11
20(×2.0)×1/2″M 20 1/2″ 34 9.5
20(×2.0)×3/4″M 20 3/4″ 35.5 11
25(×2.5)×3/4″M 25 3/4″ 40.5 11
25(×2.5)×1″M 25 1″ 42 12.5
32(×3.0)×3/4″M 32 3/4″ 42 11
32(×3.0)×1″M 32 1″ 43.5 12.5
32(×3.0)×1 1/4″M 32 1 1/4″ 45.5 14.5
Латунный компрессионный отвод

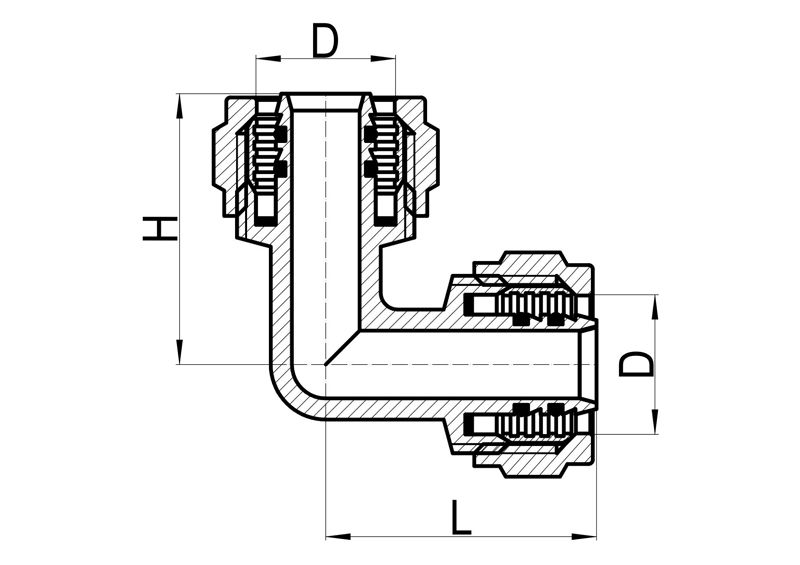

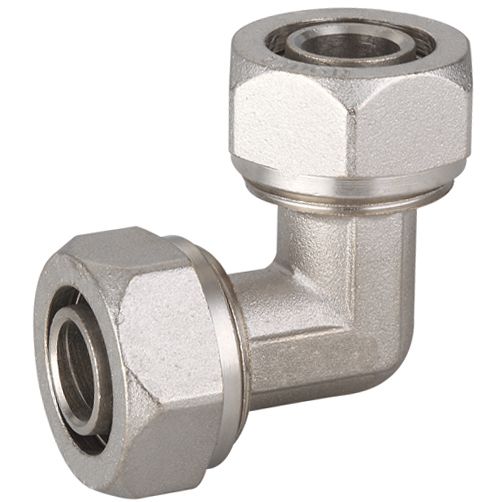

Равный отвод C×C, HS210-005
  • Равный отвод C×C, HS210-005
  • Равный отвод C×C, HS210-005
Запрос от
РАЗМЕР Диаметр Длина Высота
16×16(×2.0) 16 32 32
20×20(×2.0) 20 35.5 35.5
25×25(×2.5) 25 42 42
32×32(×3.0) 32 45 45

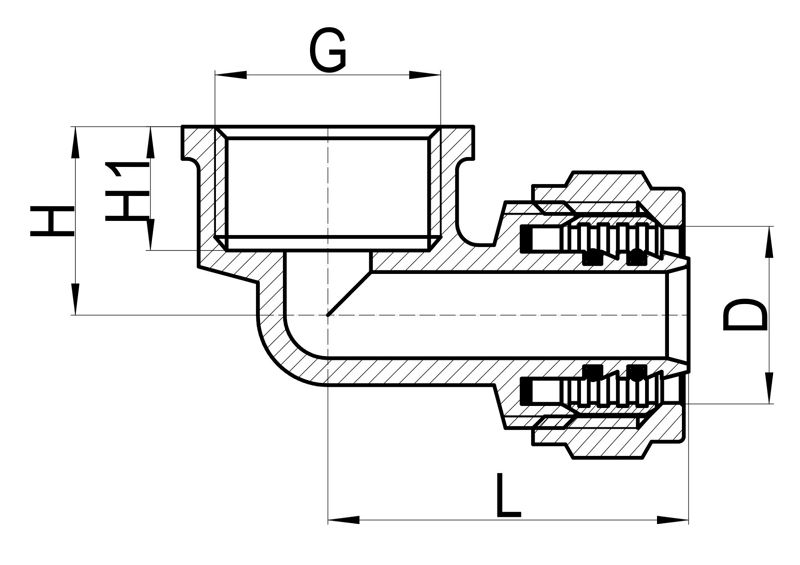

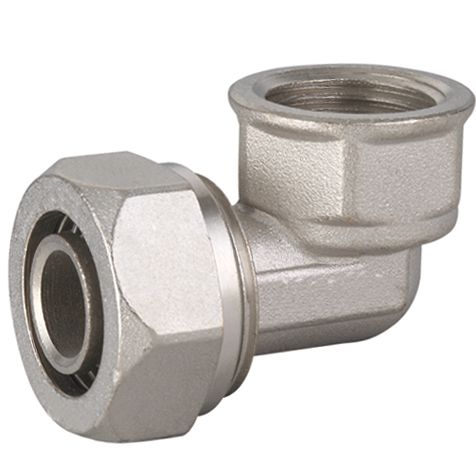

Внутренний отвод C×FI, HS210-006
  • Внутренний отвод C×FI, HS210-006
  • Внутренний отвод C×FI, HS210-006
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
16(×2.0)×1/2″F 16 1/2″ 33.5 17.5 11.5
20(×2.0)×1/2″F 20 1/2″ 34.5 19.5 11.5
20(×2.0)×3/4″F 20 3/4″ 37.5 21 13
25(×2.5)×3/4″F 25 3/4″ 42 23 13
25(×2.5)×1″F 25 1″ 45.5 24.5 14
32(×3.0)×1″F 32 1″ 45.5 27.5 14

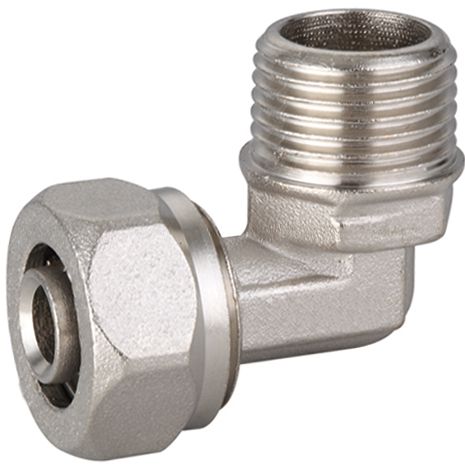

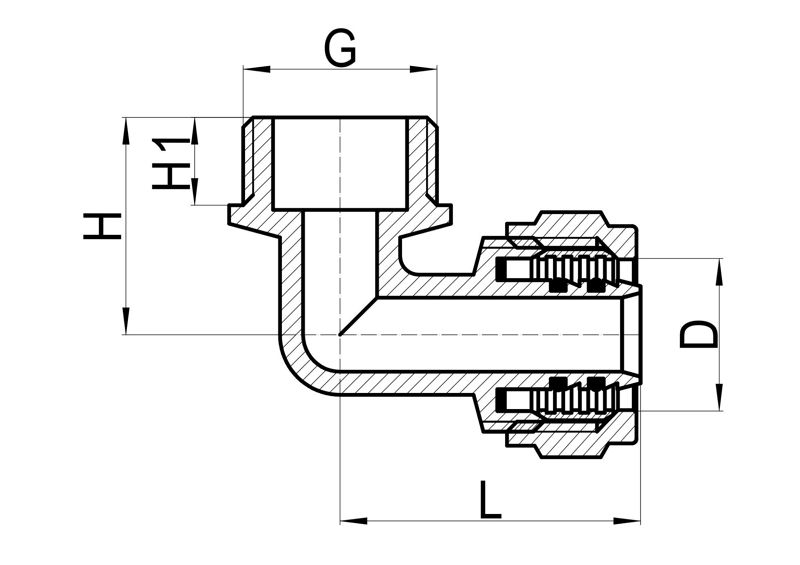

Наружный отвод C×MI, HS210-007
  • Наружный отвод C×MI, HS210-007
  • Наружный отвод C×MI, HS210-007
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
16(×2.0)×1/2″M 16 1/2″ 32.5 23.5 9.5
20(×2.0)×1/2″M 20 1/2″ 33 27 9.5
20(×2.0)×3/4″M 20 3/4″ 36 28.5 11
25(×2.5)×3/4″M 25 3/4″ 40 32 11
25(×2.5)×1″M 25 1″ 43.5 33.5 12.5
32(×3.0)×1″M 32 1″ 44 37.5 12.5

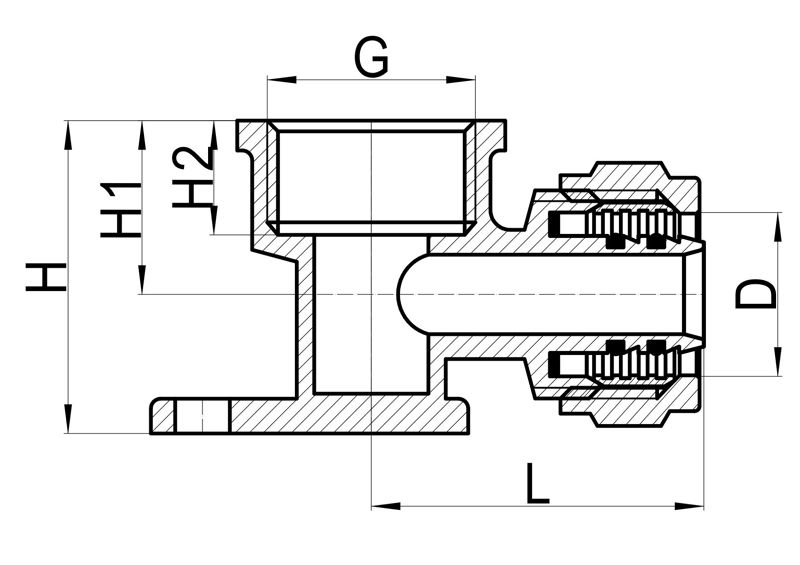

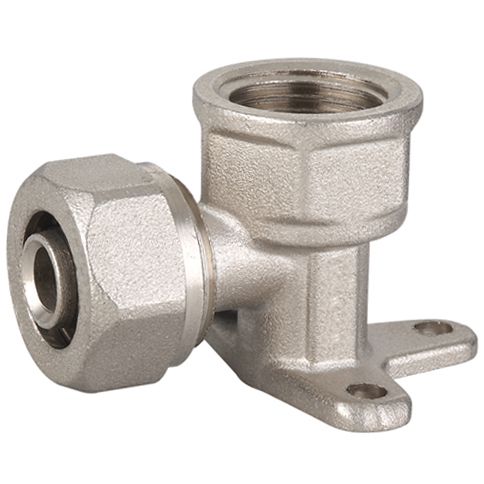

Подрозеточный отвод C×FI, HS210-008
  • Подрозеточный отвод C×FI, HS210-008
  • Подрозеточный отвод C×FI, HS210-008
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1 H2
16(×2.0)×1/2″F 16 1/2″ 33.5 31.5 17.5 11.5
20(×2.0)×1/2″F 20 1/2″ 34.5 37 19.5 11.5
20(×2.0)×3/4″F 20 3/4″ 38.5 37.5 21 13
Латунный компрессионный тройник

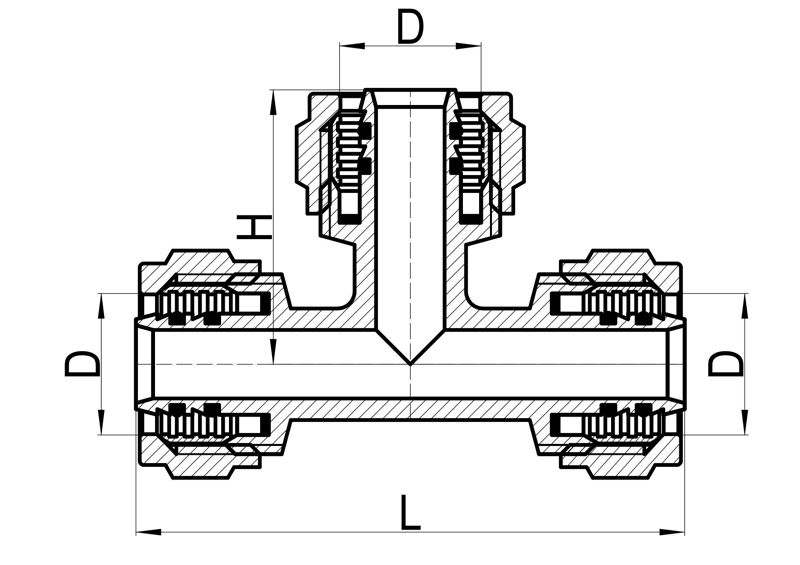

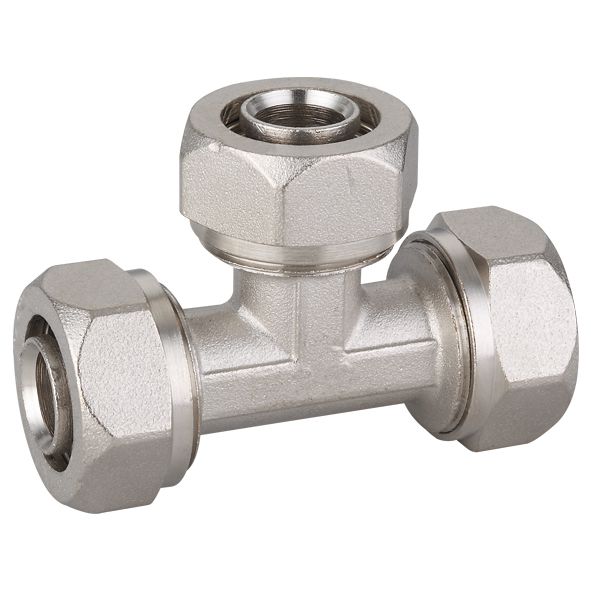

Равный тройник C×C×C, HS210-011
  • Равный тройник C×C×C, HS210-011
  • Равный тройник C×C×C, HS210-011
Запрос от
РАЗМЕР Диаметр Длина Высота
16×16×16(×2.0) 16 38 34
20×20×20(×2.0) 20 72 36
25×25×25(×2.5) 25 80 40
32×32×32(×3.0) 32 92 46

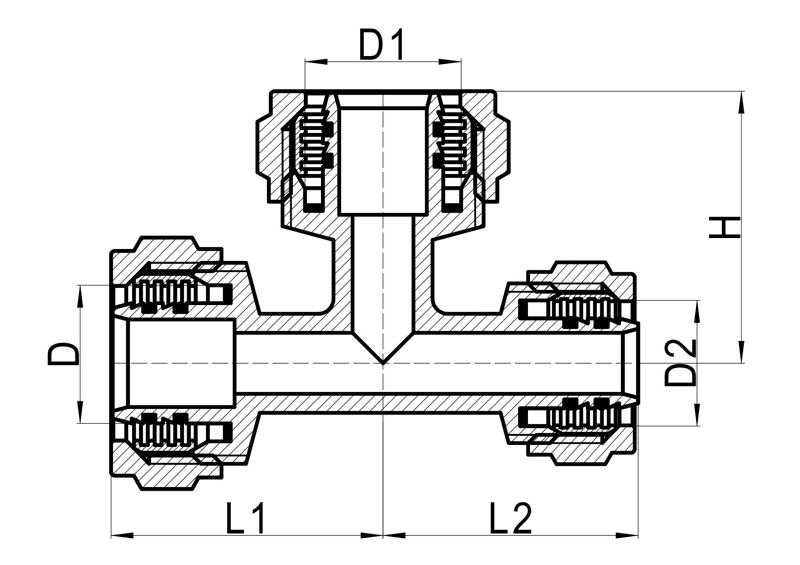

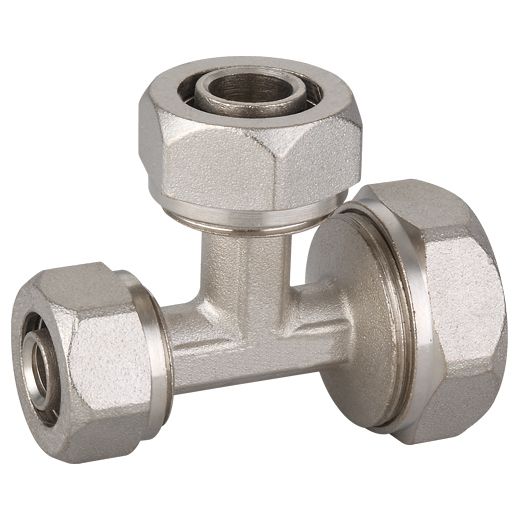

Уменьшающий тройник C×C×C, HS210-012
  • Уменьшающий тройник C×C×C, HS210-012
  • Уменьшающий тройник C×C×C, HS210-012
Запрос от
РАЗМЕР Диаметр Диаметр1 Диаметр2 Длина1 Длина2 Высота
20(×2.0)×16(×2.0)×16(×2.0) 20 16 16 31.5 31 34.5
20(×2.0)×16(×2.0)×20(×2.0) 20 16 20 31.5 31.5 34.5
20(×2.0)×20(×2.0)×16(×2.0) 20 20 16 35.5 33.5 35.5
20(×2.0)×25(×2.5)×20(×2.0) 20 25 20 37.5 37.5 40
25(×2.5)×16(×2.0)×16(×2.0) 25 16 16 34 30 39
25(×2.5)×16(×2.0)×20(×2.0) 25 16 20 34 32 39
25(×2.5)×16(×2.0)×25(×2.5) 25 16 25 34 34 39
25(×2.5)×20(×2.0)×16(×2.0) 25 20 16 36 33 39.5
25(×2.5)×20(×2.0)×20(×2.0) 25 20 20 36 34 39.5
25(×2.5)×20(×2.0)×25(×2.5) 25 20 25 36 36 39.5
25(×2.5)×32(×3)×25(×2.5) 25 32 25 44.5 44.5 42
32(×3)×16(×2.0)×25(×2.5) 32 16 25 37 34 43
32(×3)×16(×2.0)×32(×3) 32 16 32 37 37 43
32(×3)×20(×2.0)×20(×2.0) 32 20 20 39 34 43.5
32(×3)×20(×2.0)×25(×2.5) 32 20 25 39 35 43.5
32(×3)×20(×2.0)×32(×3) 32 20 32 39 39 43.5
32(×3)×25(×2.5)×25(×2.5) 32 25 25 42 37 44.5
32(×3)×25(×2.5)×32(×3) 32 25 32 42 42 44.5

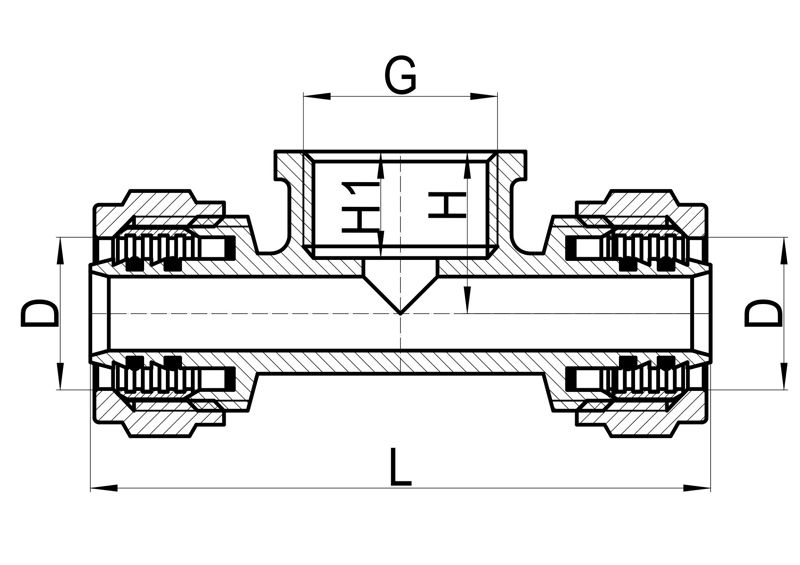

Внутренний тройник C×FI, HS210-013
  • Внутренний тройник C×FI, HS210-013
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
16(×2.0)×1/2″F×16(×2.0) 16 1/2″ 67 17.5 11.5
20(×2.0)×1/2″F×20(×2.0) 20 1/2″ 69 19.5 11.5
20(×2.0)×3/4″F×20(×2.0) 20 3/4″ 75 21 13
25(×2.5)×3/4″F×25(×2.5) 25 3/4″ 84 23 13
25(×2.5)×1″F×25(×2.5) 25 1″ 91 24.5 14
32(×3.0)×1″F×32(×3.0) 32 1″ 91 27.5 14

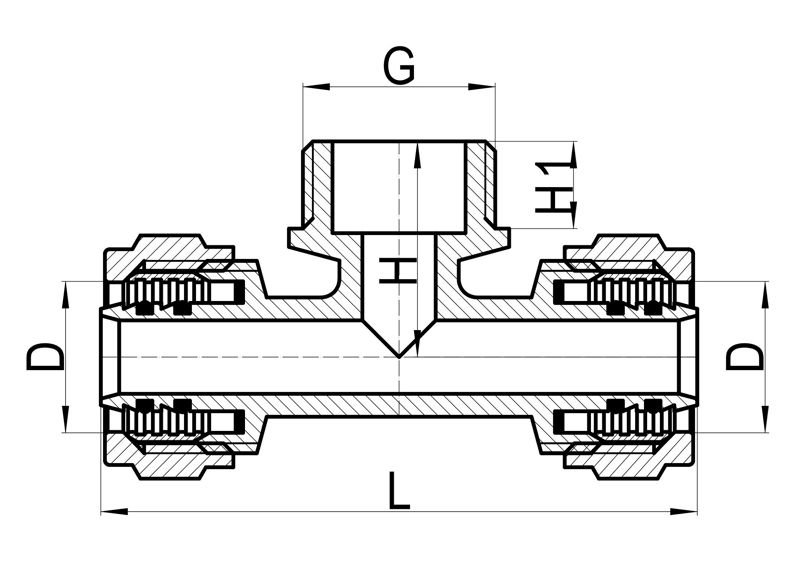

Наружный тройник C×MI, HS210-014
  • Наружный тройник C×MI, HS210-014
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
16(×2.0)×1/2″M×16(×2.0) 16 1/2″ 64 23.5 9.5
20(×2.0)×1/2″M×20(×2.0) 20 1/2″ 66 27 9.5
20(×2.0)×3/4″M×20(×2.0) 20 3/4″ 72 28.5 11
25(×2.5)×3/4″M×25(×2.5) 25 3/4″ 80 32 11
25(×2.5)×1″M×25(×2.5) 25 1″ 87 33.5 12.5
32(×3.0)×1″M×32(×3.0) 32 1″ 88 37.5 15.5
