HS230 - Латунные компрессионные фитинги

Фитинги для труб PEX

Фитинги этой серии позволяют соединять трубы из сшитого полиэтилена (PE-X). На концах соединения соединение с полиэтиленовой трубкой герметизируется уплотнительными кольцами, размещенными на съемной вставке, которая вводится в корпус фитинга и в трубу. Узел затягивается гайкой, которая сжимает зажим, оставляя трубу и соединение герметичными. В различных изделиях семейства обозначения с различными размерами указаны в дюймах для резьбового конца и в миллиметрах для соединительного конца в зависимости от наружного диаметра и толщины соответствующей полиэтиленовой трубки. Примерами применения могут быть сантехнические системы для подачи и распределения воды, подача горячей воды для радиаторов и теплых полов.

Особенности
  • Подходит для сантехнической системы
  • Размер: от Ø16 до Ø 25
  • Одобренный CE
  • Адаптируемые трубы: Труба PEX
  • Быстрая и простая установка

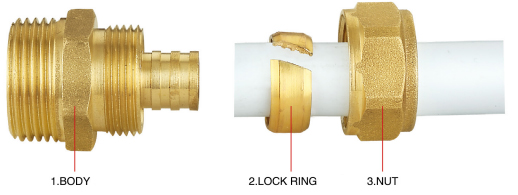

Структура

HS230 - Латунные компрессионные фитинги
Варианты материалов Гайка  CW617N-4MS / MS58
Стопорное кольцо  MS58
Корпус  CW617N-4MS / MS58
Варианты обработки поверхности Необработанный / никелированный
Техническая документация на продукцию
  • Прямая муфта
  • Отвод
  • Тройник
  • Straight Compression Manifold
Латунная компрессионная прямая муфта

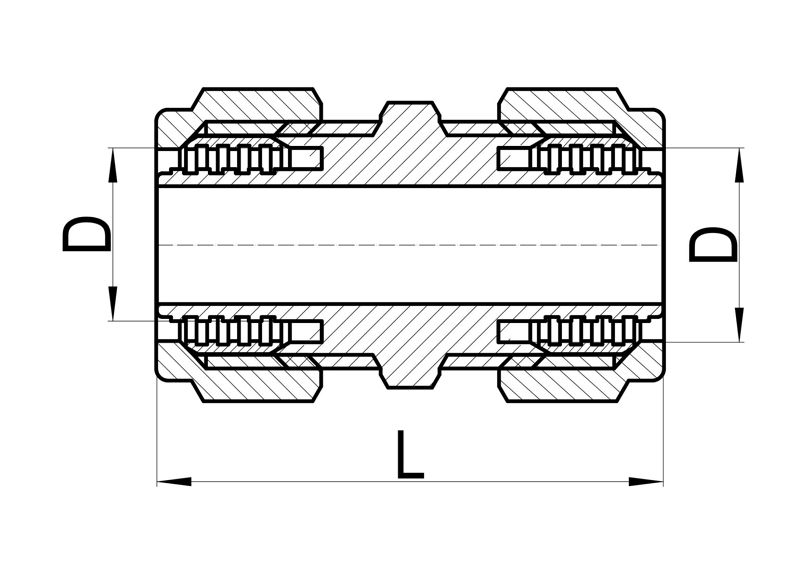

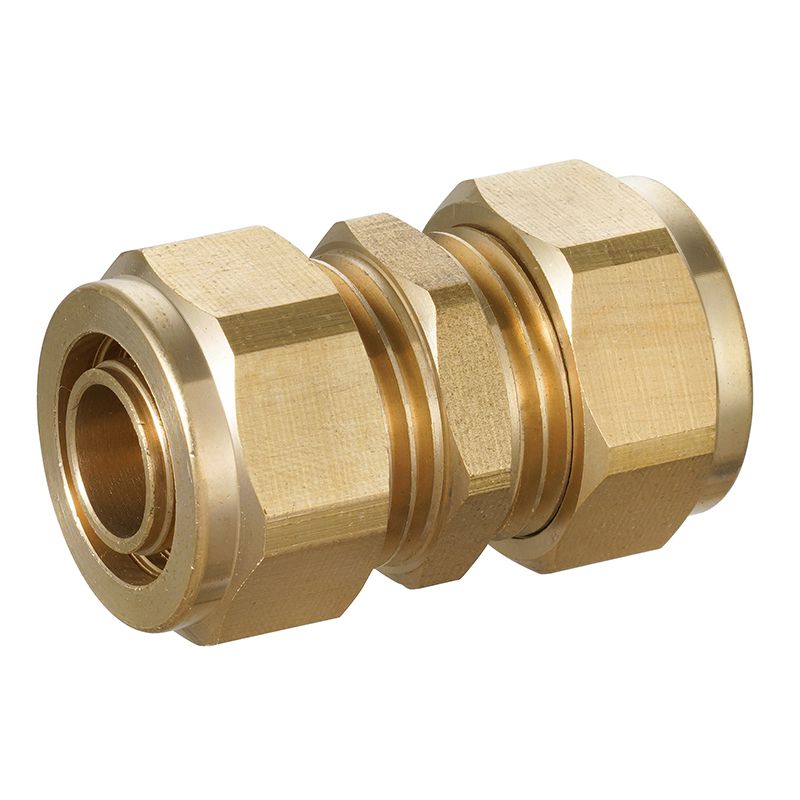

Равнопроходная прямая муфта C×C, HS230-001
  • Равнопроходная прямая муфта C×C, HS230-001
  • Равнопроходная прямая муфта C×C, HS230-001
Запрос от
РАЗМЕР Диаметр Длина
12×12(×1.1) 12 39.5
12×12(×2.0) 12 39.5
15×15(×2.5) 15 42
16×16(×1.5) 16 43
18×18(×2.5) 18 49
20×20(×1.9) 20 46.5
22×22(×3.0) 22 48
25×25(×2.3) 25 46.5

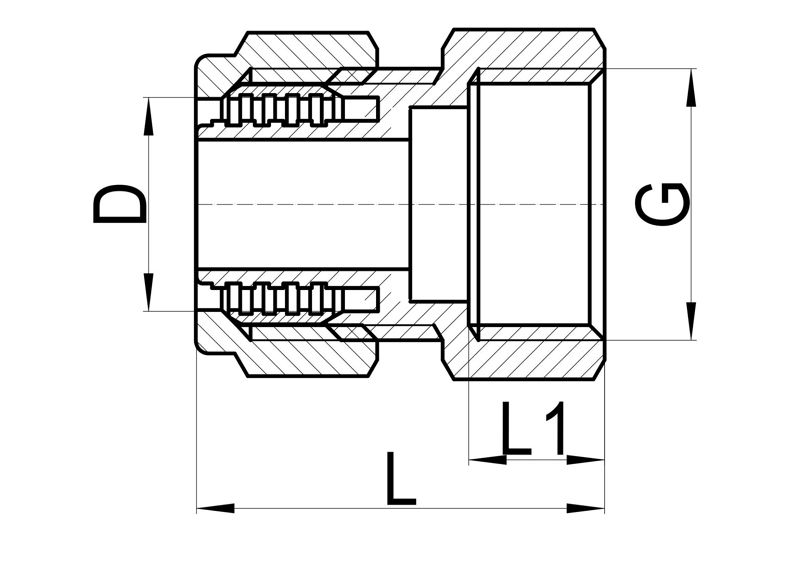

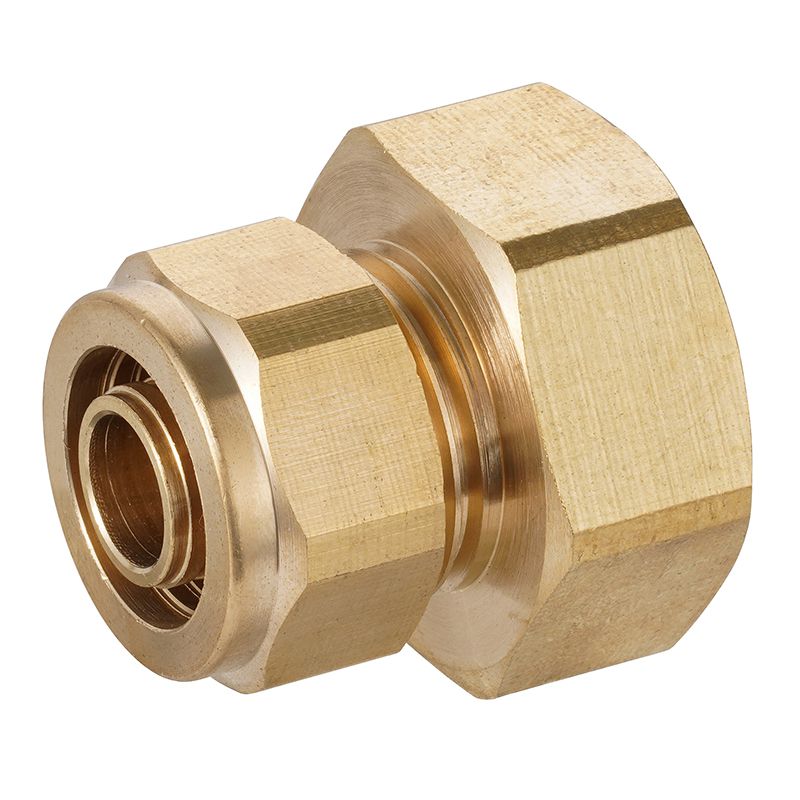

Охватывающая прямая муфта C×FI, HS230-002
  • Охватывающая прямая муфта C×FI, HS230-002
  • Охватывающая прямая муфта C×FI, HS230-002
Запрос от
РАЗМЕР Диаметр Резьба Длина Длина1
12(×1.1)×3/8″F 12 3/8" 27.5 8.5
12(×1.1)×1/2″F 12 1/2" 30 10.5
12(×2.0)×1/2″F 12 1/2" 30 10.5
15(×2.5)×1/2″F 15 1/2" 32 11.5
16(×1.5)×1/2″F 16 1/2" 31.5 10.5
16(×2.0)×1/2″F 16 1/2" 31.5 10.5
16(×2.2)×1/2″F 16 1/2" 31.5 10.5
16(×1.5)×3/4″F 16 3/4" 33 12
16(×2.0)×3/4″F 16 3/4" 33 12
16(×2.2)×3/4″F 16 3/4" 33 12
18(×2.5)×1/2″F 18 1/2" 35.5 11.5
18(×2.5)×3/4″F 18 3/4" 37.5 13
20(×1.9)×1/2″F 20 1/2" 32.5 10.5
20(×1.9)×3/4″F 20 3/4" 34.5 12
22(×3.0)×3/4″F 22 3/4" 36.5 13
25(×2.3)×3/4″F 25 3/4" 34 12
25(×2.3)×1″F 25 1" 35.5 13.5

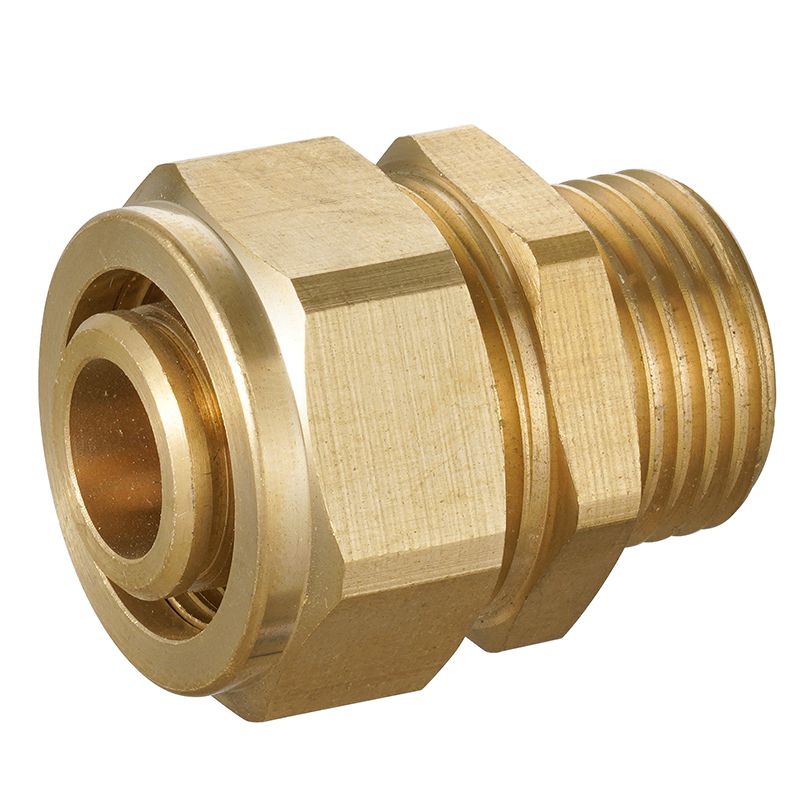

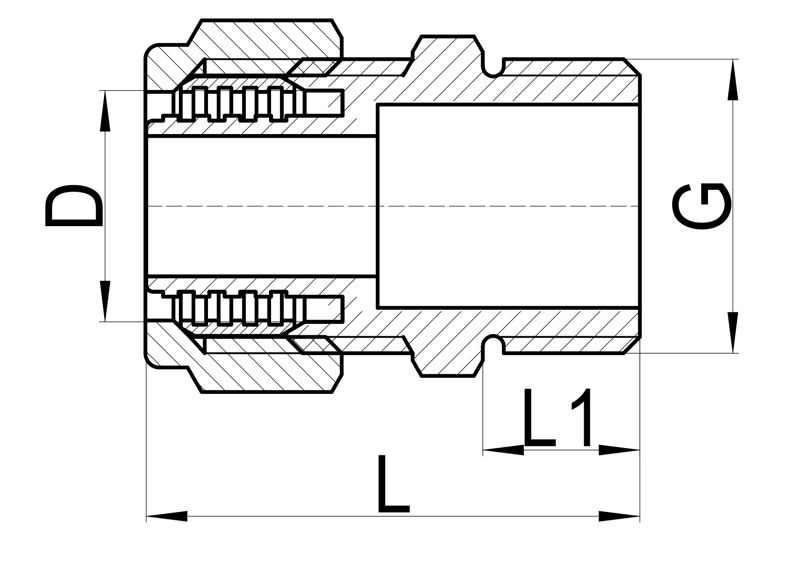

Наружная прямая муфта C×MI, HS230-003
  • Наружная прямая муфта C×MI, HS230-003
  • Наружная прямая муфта C×MI, HS230-003
Запрос от
РАЗМЕР Диаметр Резьба Длина Длина1
12(×1.1)×3/8″M 12 3/8" 31.7 9.7
12(×2.0)×3/8″M 12 3/8" 31.7 9.7
12(×1.1)×1/2″M 12 1/2" 33.2 11.2
12(×2.0)×1/2″M 12 1/2" 33.2 11.2
15(×2.5)×1/2″M 15 1/2" 33 9.5
16(×1.5)×3/8″M 16 3/8" 33.7 9.7
16(×1.5)×1/2″M 16 1/2" 35.2 11.2
16(×2.0)×1/2″M 16 1/2" 35.2 11.2
16(×2.2)×1/2″M 16 1/2" 35.2 11.2
16(×1.5)×3/4″M 16 3/4" 37.7 12.7
16(×2.0)×3/4″M 16 3/4" 37.7 12.7
16(×2.2)×3/4″M 16 3/4" 37.7 12.7
18(×2.5)×1/2″M 18 1/2" 36.5 9.5
18(×2.5)×3/4″M 18 3/4" 39 11
20(×1.9)×1/2″M 20 1/2" 36.7 11.2
20(×2.0)×1/2″M 20 1/2" 36.7 11.2
20(×1.9)×3/4″M 20 3/4" 39.2 12.7
20(×2.0)×3/4″M 20 3/4" 39.2 12.7
22(×3.0)×3/4″M 22 3/4" 38 11
25(×2.3)×3/4″M 25 3/4" 39.2 12.7
25(×2.3)×1″M 25 1" 41.5 14.5
Латунный компрессионный локоть

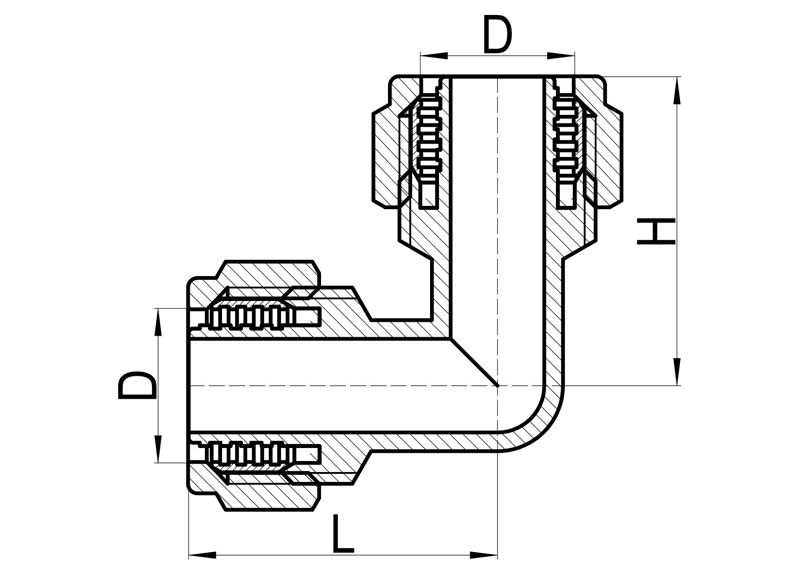

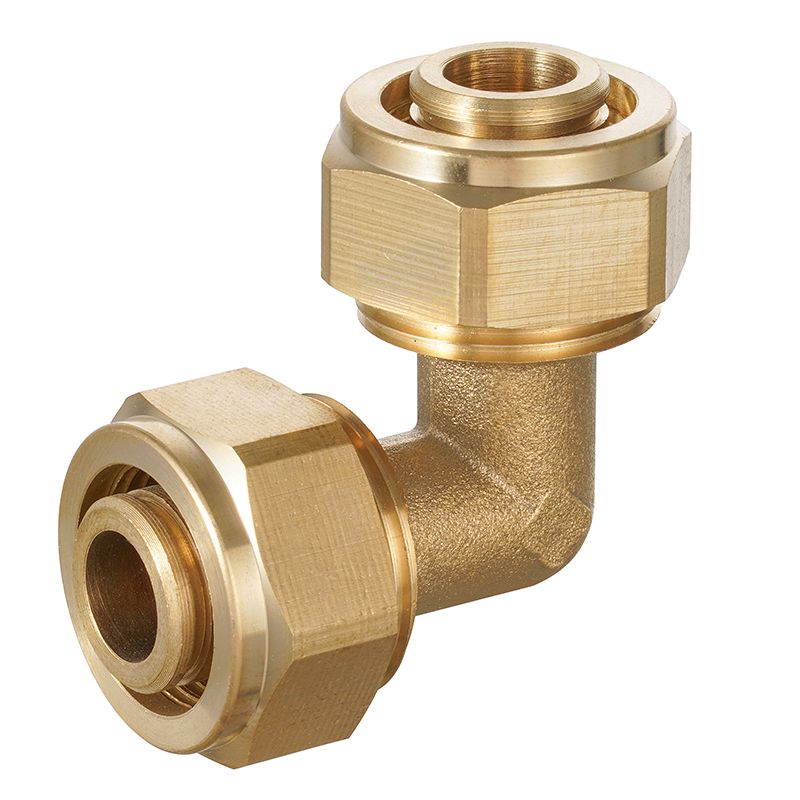

Равный отвод C×C, HS230-004
  • Равный отвод C×C, HS230-004
  • Равный отвод C×C, HS230-004
Запрос от
РАЗМЕР Диаметр Длина Высота
12×12(×1.1) 12 30 30
15×15(×2.5) 15 32 32
16×16(×1.5) 16 33 33
18×18(×2.5) 18 36 36
20×20(×1.9) 20 37 37
22×22(×3.0) 22 39.5 39.5
25×25(×2.3) 25 41 41

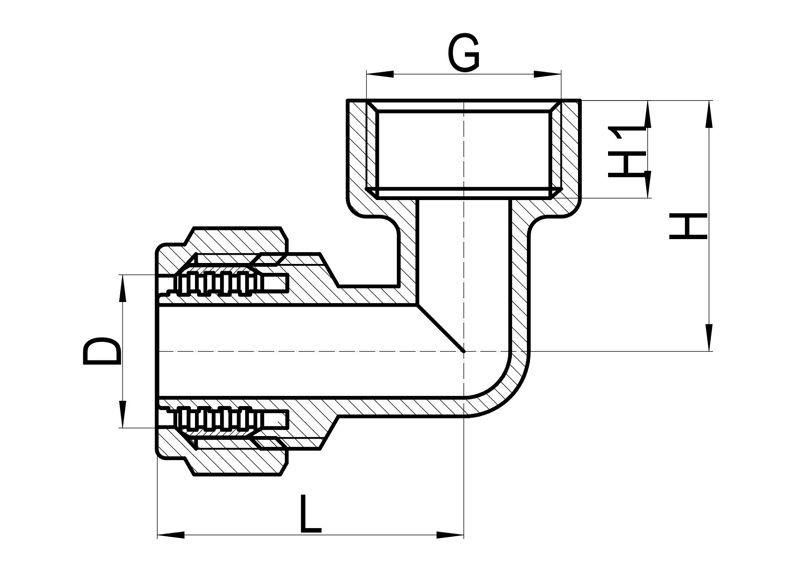

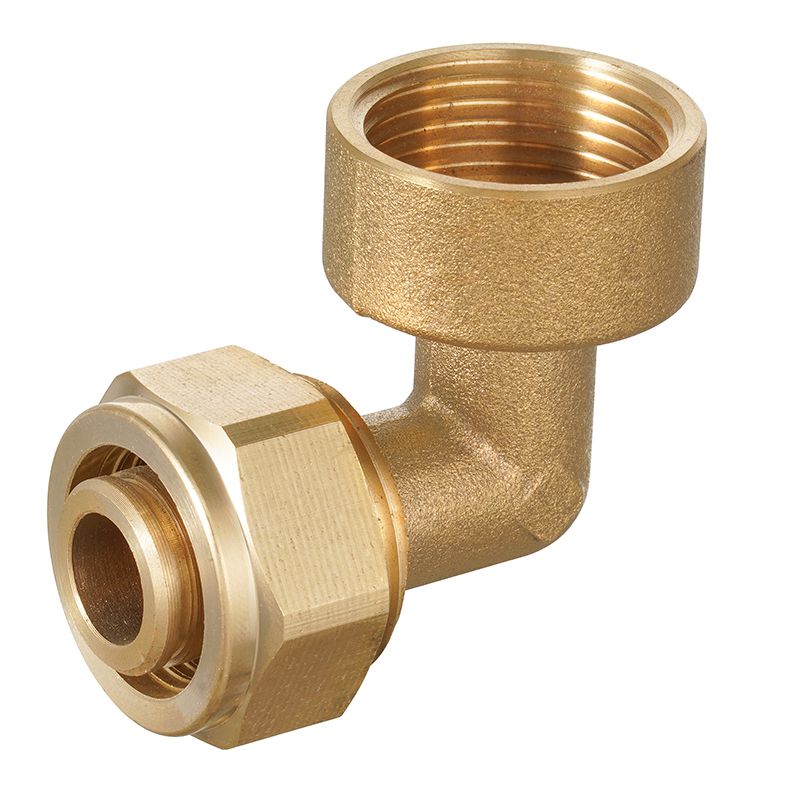

Внутренний отвод C×FI, HS230-005
  • Внутренний отвод C×FI, HS230-005
  • Внутренний отвод C×FI, HS230-005
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
12(×1.1)×1/2″F 12 1/2" 31 25 10.5
12(×2.0)×1/2″F 12 1/2" 31.5 26.5 11.5
15(×2.5)×1/2″F 15 1/2" 33.5 29 11.5
16(×1.5)×1/2″F 16 1/2" 33 27 10.5
20(×1.9)×1/2″F 20 1/2" 35 30 10.5
20(×1.9)×3/4″F 20 3/4" 38 31.5 12
22(×3.0)×3/4″F 22 3/4" 40.5 31.5 13
25(×2.3)×3/4″F 25 3/4" 37.5 33 12
25(×2.3)×1″F 25 1" 41 37 13.5

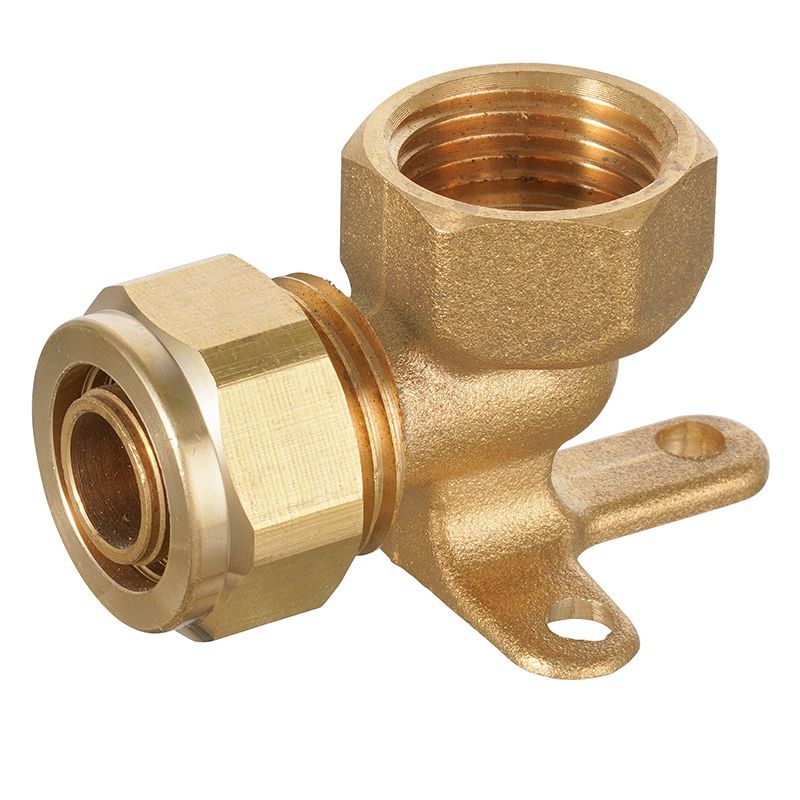

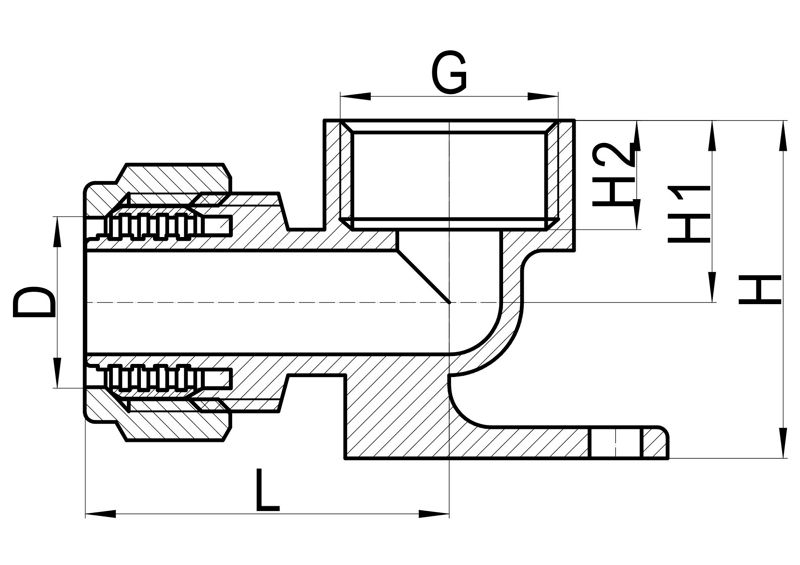

Подрозеточный отвод C×FI, HS230-006
  • Подрозеточный отвод C×FI, HS230-006
  • Подрозеточный отвод C×FI, HS230-006
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1 H2
12(×1.1)×1/2″F 12 1/2" 35 29 16 10.5
15(×2.5)×1/2″F 15 1/2" 33.5 36 21 11.5
16(×1.5)×1/2″F 16 1/2" 35 32.5 17.5 10.5
20(×1.9)×1/2″F 20 1/2" 37 35 18 10.5

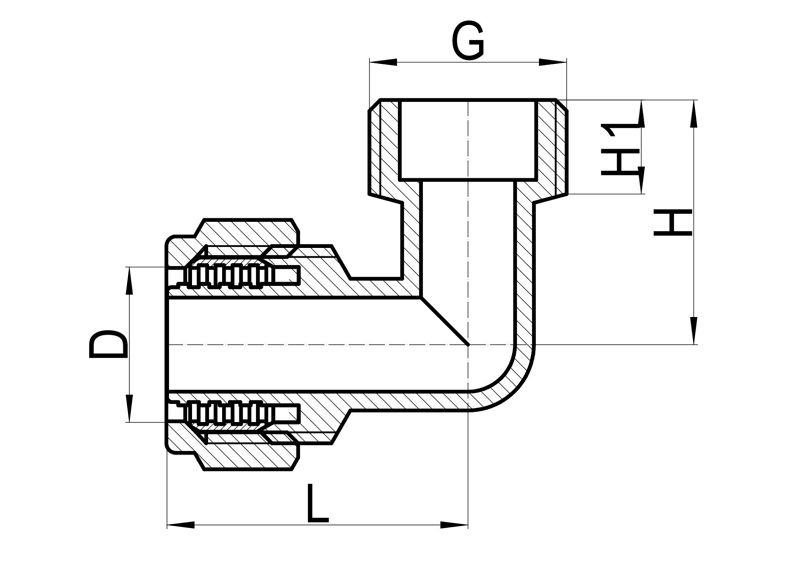

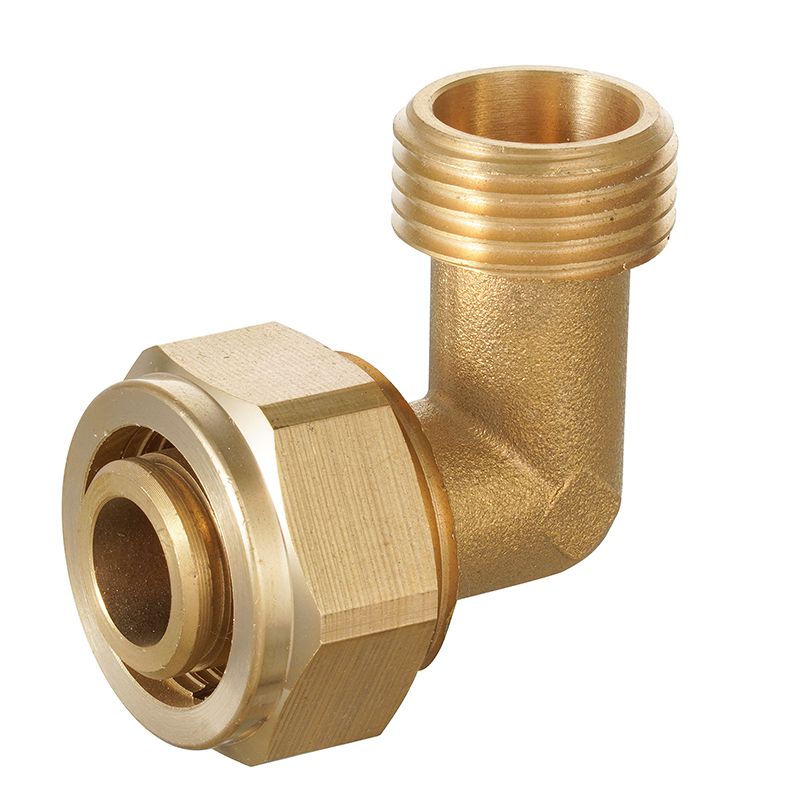

Наружный отвод C×MI, HS230-010
  • Наружный отвод C×MI, HS230-010
  • Наружный отвод C×MI, HS230-010
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
12(×1.1)×1/2″M 12 1/2" 30 24 10
16(×1.5)×1/2″M 16 1/2" 32 26 10
20(×1.9)×1/2″M 20 1/2" 34 28 10
20(×1.9)×3/4″M 20 3/4" 37.5 31 11.5
22(×3.0)×3/4″M 22 3/4" 39 30.5 12
25(×2.3)×3/4″M 25 3/4" 38 35 11.5
25(×2.3)×1″M 25 1" 41 36 12.2

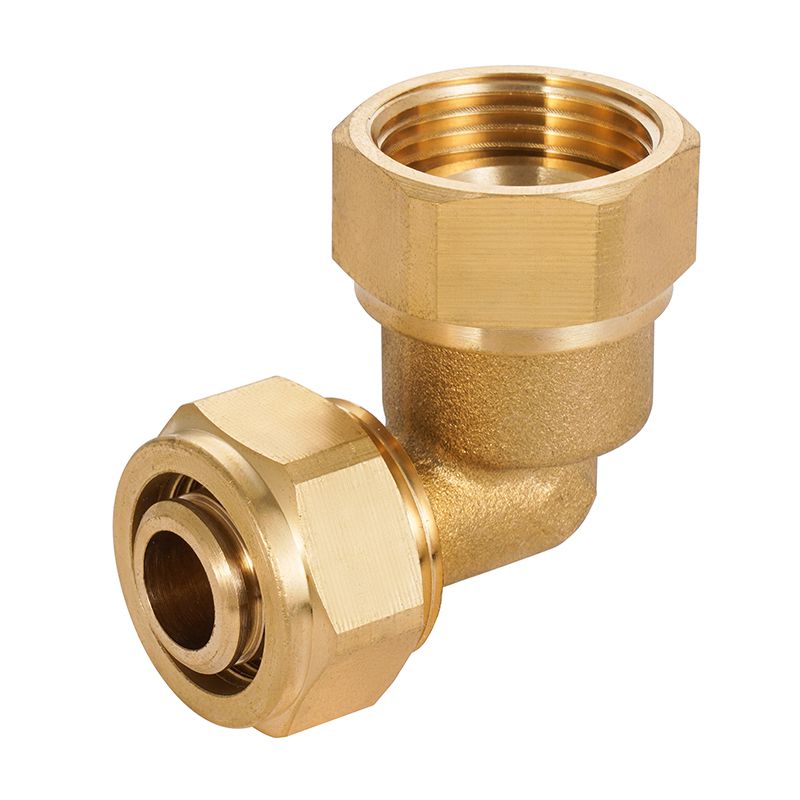

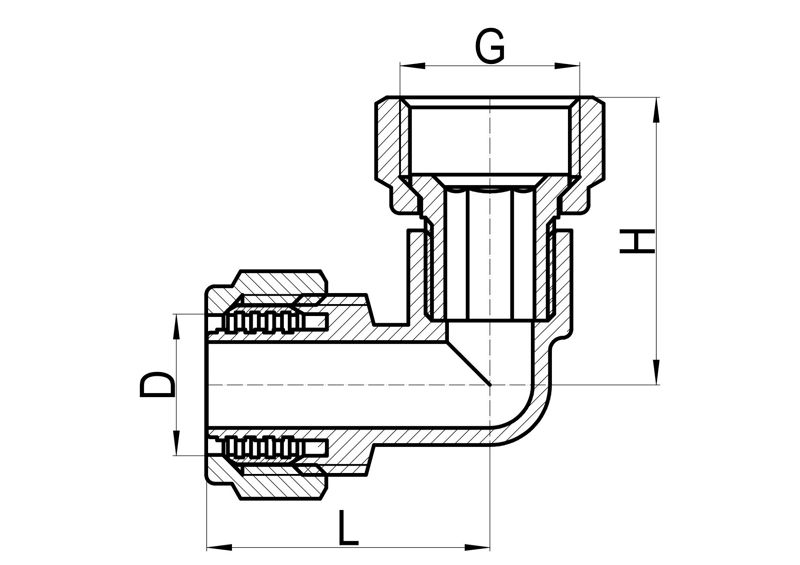

Отвод с поворотной гайкой, HS230-012
  • Отвод с поворотной гайкой, HS230-012
  • Отвод с поворотной гайкой, HS230-012
Запрос от
Размер Д-р Резьба Дл Высота
12（×1.1）×1/2″F 12 1/2" 30 33.5
16（×1.5）×1/2″F 16 1/2" 33 33.5
16（×1.5）×3/4″F 16 3/4" 36 36
20（×1.9）×3/4″F 20 3/4" 38 36.5

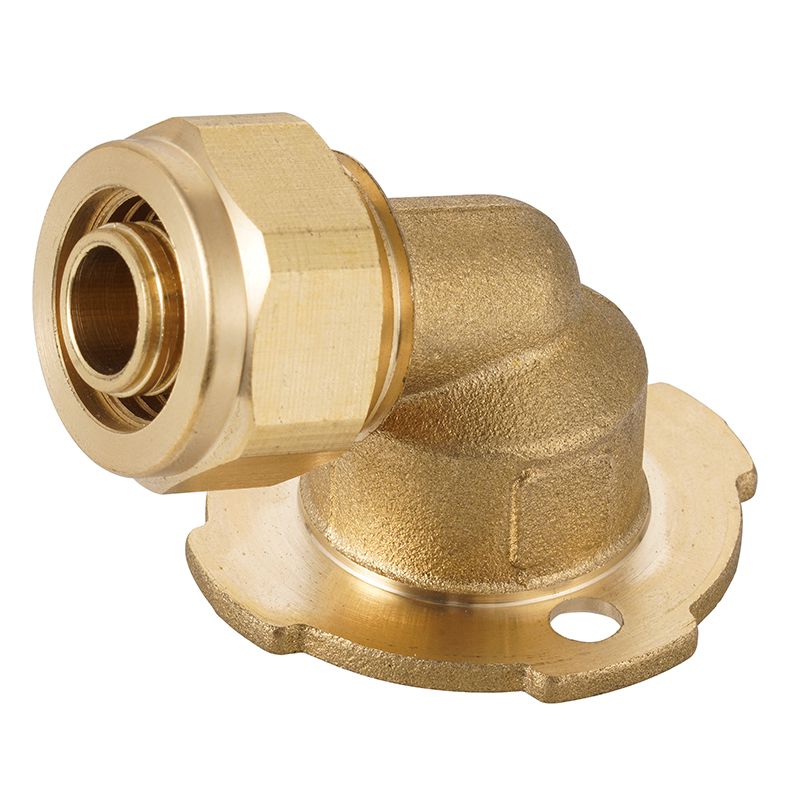

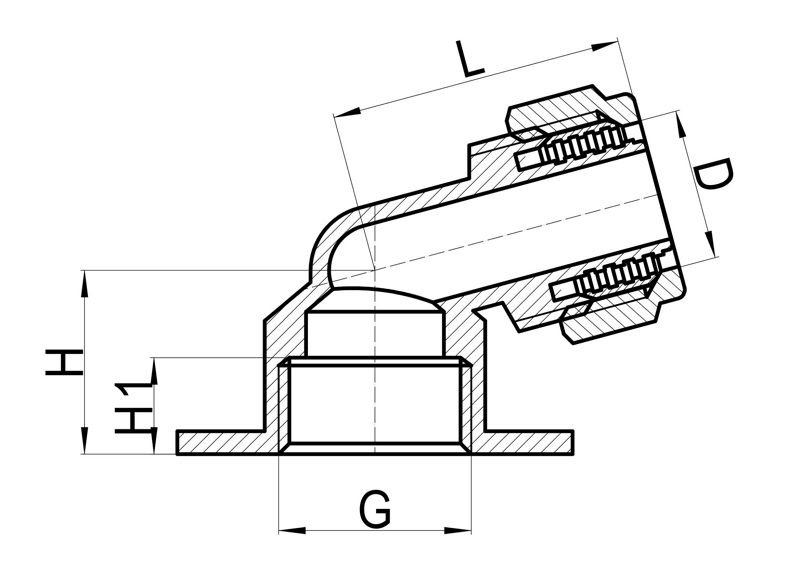

Подрозеточный отвод 105°, HS230-013
  • Подрозеточный отвод 105°, HS230-013
  • Подрозеточный отвод 105°, HS230-013
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
12(×1.1)×1/2″F 12 1/2" 32 20 10.5
12(×2.0)×1/2″F 12 1/2" 32 20 10.5
16(×1.5)×1/2″F 16 1/2" 32 20 10.5
16(×2.0)×1/2″F 16 1/2" 32 20 10.5
16(×2.2)×1/2″F 16 1/2" 32 20 10.5
20(×1.9)×1/2″F 20 1/2" 35 20 10.5
20(×2.0)×1/2″F 20 1/2" 35 20 10.5
Латунный компрессионный тройник

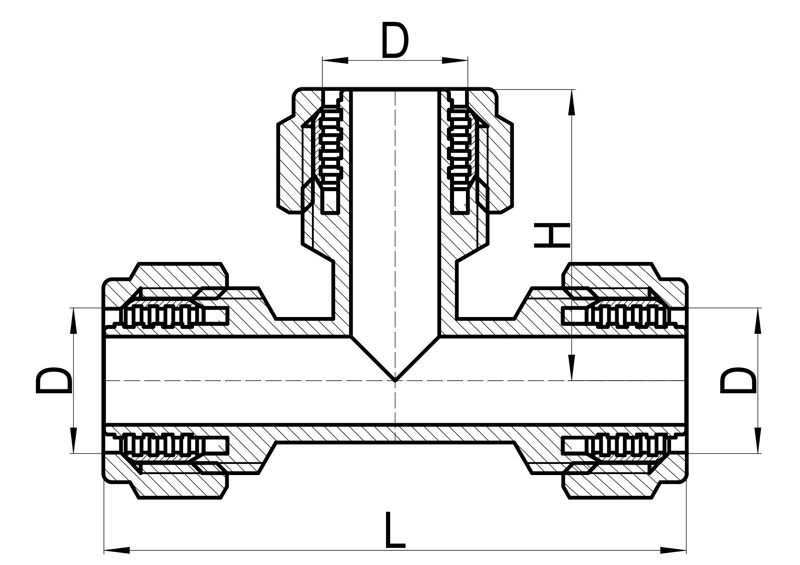

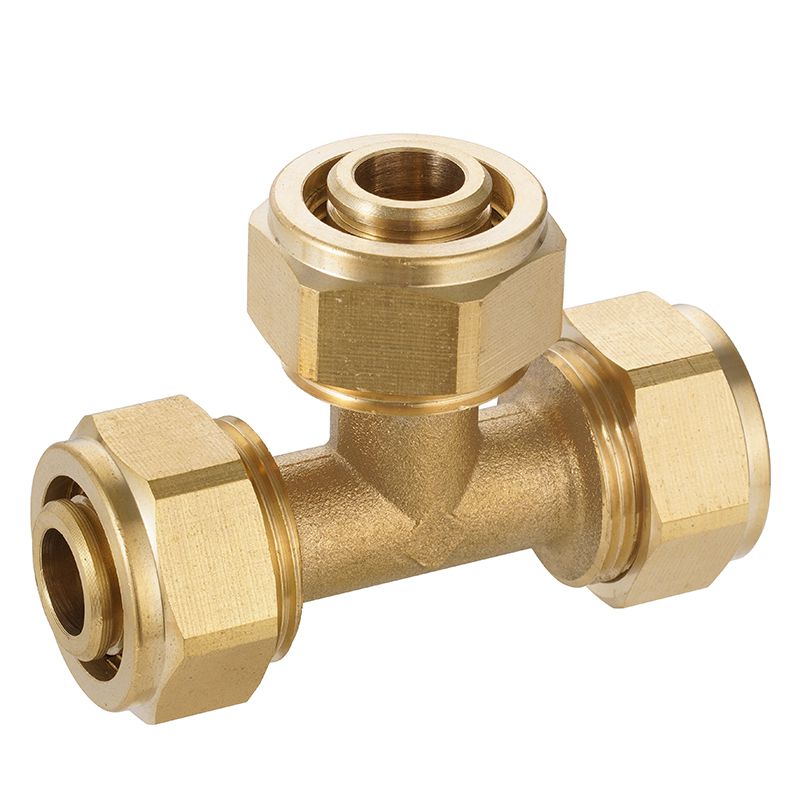

Равный тройник C×C×C, HS230-007
  • Равный тройник C×C×C, HS230-007
  • Равный тройник C×C×C, HS230-007
Запрос от
Размер Д-р Дл Высота
12×12×12 (×1.1) 12 60 30
15×15×15 (×2.5) 15 64 32
16×16×16 (×1.5) 16 66 33
18×18×18 (×2.5) 18 72 36
20×20×20 (×1.9) 20 74 37
22×22×22 (×3.0) 22 79 39.5
25×25×25 (×2.3) 25 82 41

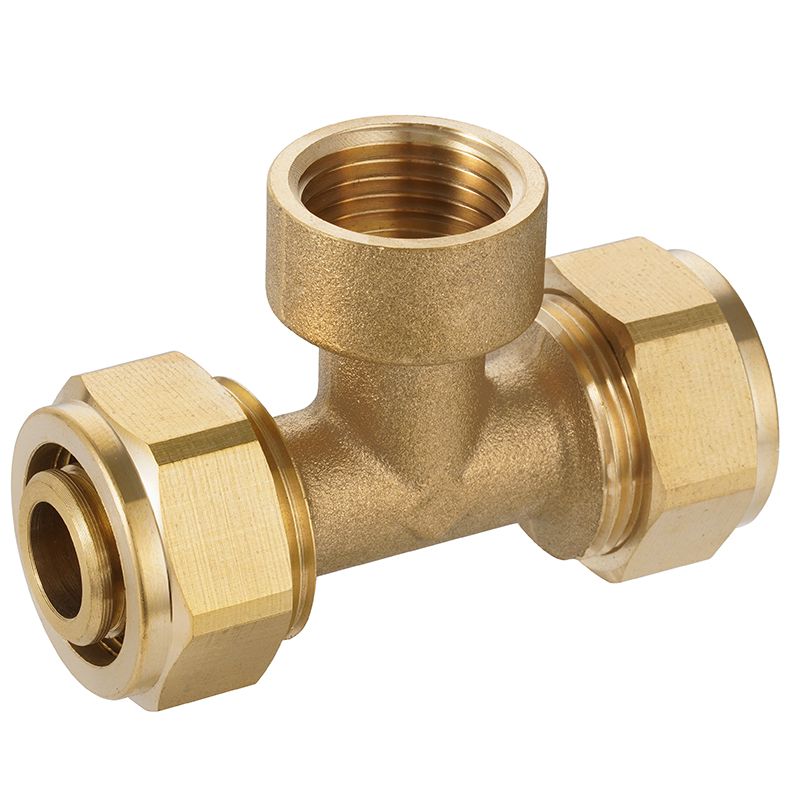

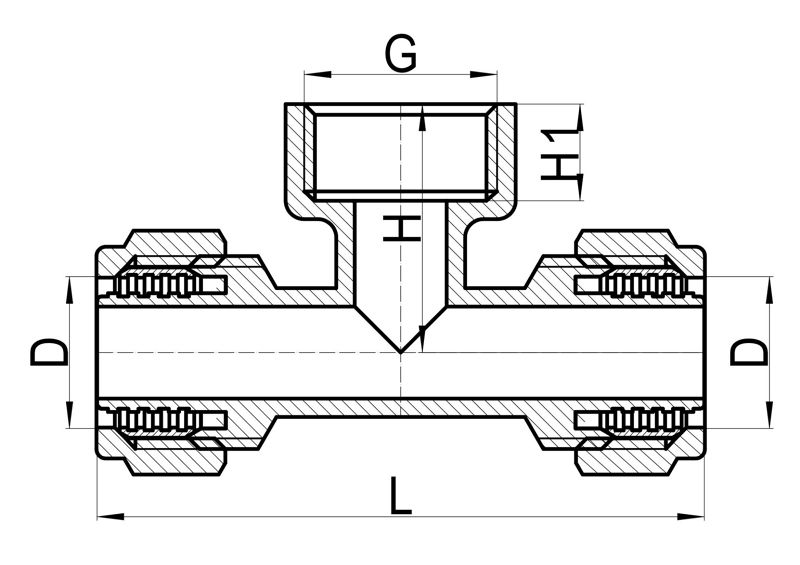

Внутренний тройник C×C×FI, HS230-008
  • Внутренний тройник C×C×FI, HS230-008
  • Внутренний тройник C×C×FI, HS230-008
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
12×12(×1.1)×1/2″F 12 1/2" 62 25 10.5
16×16(×1.5)×1/2″F 16 1/2" 66 27 10.5
20×20(×1.9)×1/2″F 20 1/2" 70 30 10.5
20×20(×1.9)×3/4″F 20 3/4" 76 31.5 12
22×22(×3.0)×3/4″F 22 3/4" 79 35.5 14
25×25(×2.3)×3/4″F 25 3/4" 80 35 12
25×25(×2.3)×1″F 25 1" 82 37 13.5

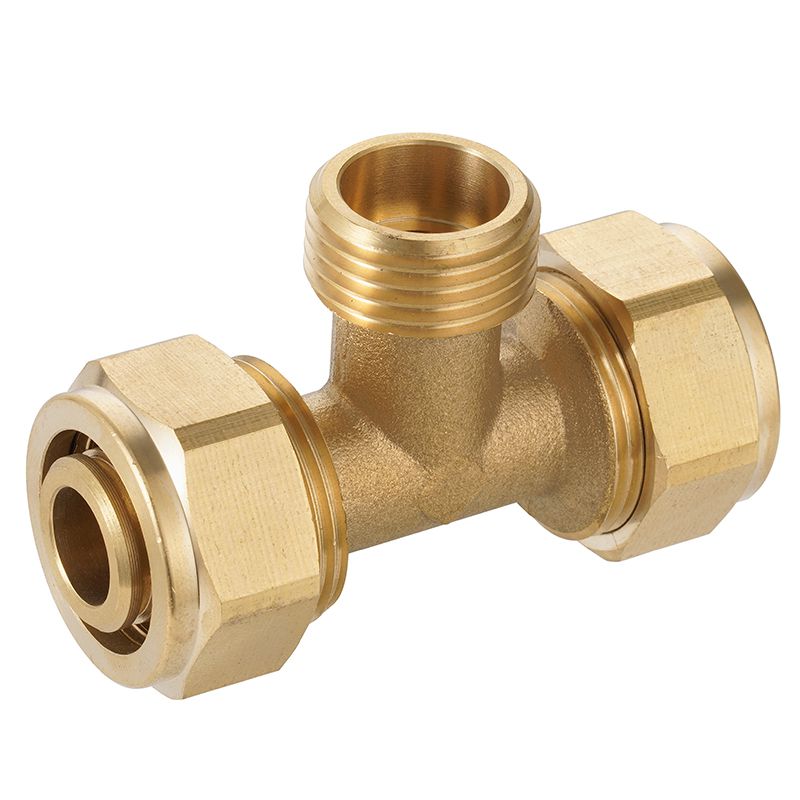

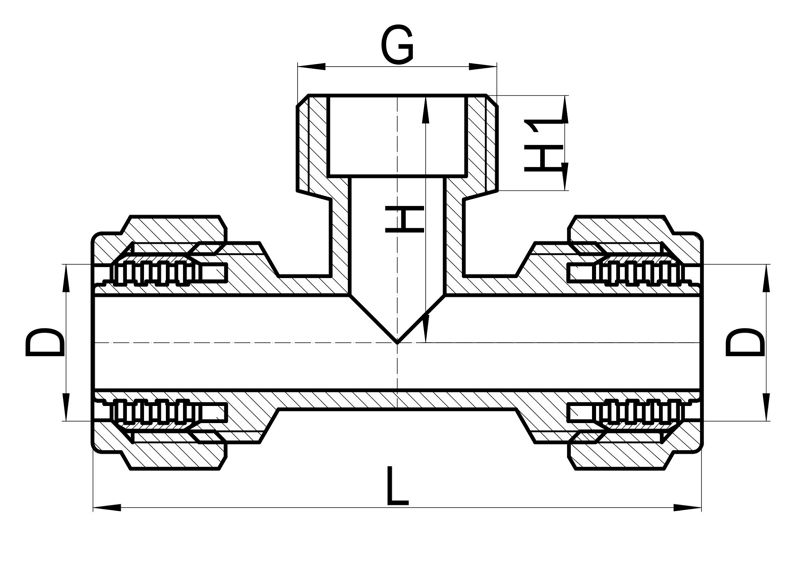

Наружный тройник C×C×MI, HS230-011
  • Наружный тройник C×C×MI, HS230-011
  • Наружный тройник C×C×MI, HS230-011
Запрос от
РАЗМЕР Диаметр Резьба Длина Высота Высота1
12×12(×1.1)×1/2″M 12 1/2" 60 24 10
16×16(×1.5)×1/2″M 16 1/2" 64 26 10
20×20(×1.9)×1/2″M 20 1/2" 68 28 10
20×20(×1.9)×3/4″M 20 3/4" 75 31 11.5
25×25(×2.3)×3/4″M 25 3/4" 76 35 11.5
25×25(×2.3)×1″M 25 1" 82 36 12.2
Коллектор и евроразъем

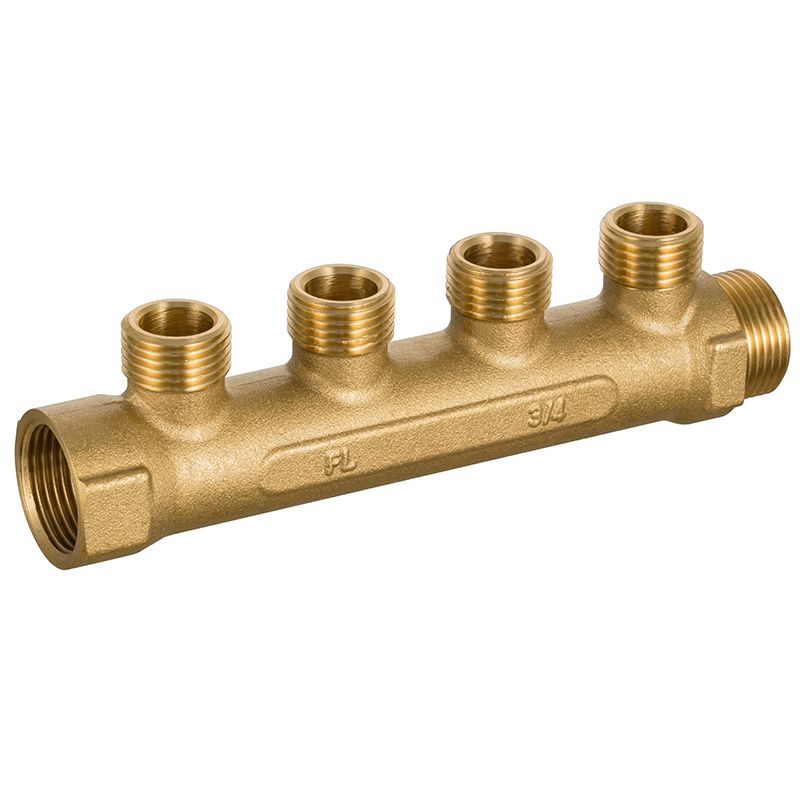

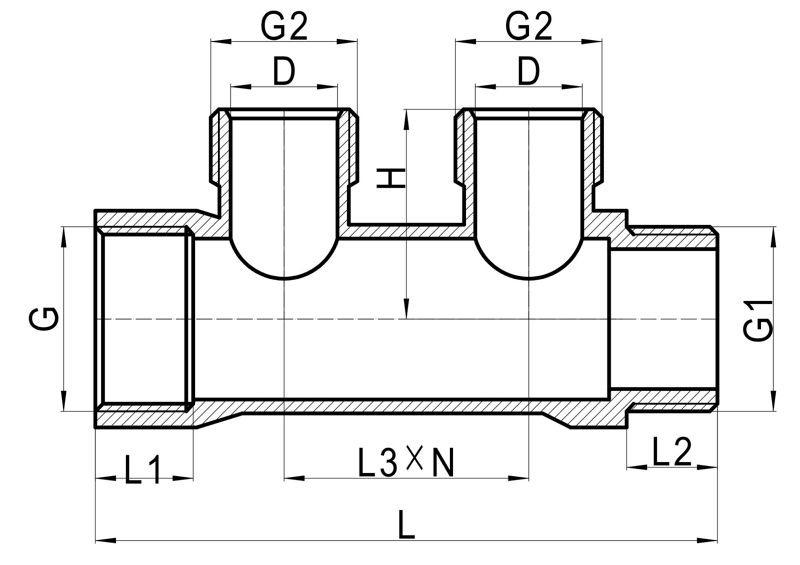

Прямой компрессионный коллектор, HS230-014
  • Прямой компрессионный коллектор, HS230-014
  • Прямой компрессионный коллектор, HS230-014
Запрос от
РАЗМЕР Диаметр Резьба Резьба1 Резьба2 Длина Длина1 Длина2 L3 N Высота
14×3/4″×2 15 3/4" 3/4" 1/2" 89 14 13 35 2 30
14×3/4″×3 15 3/4" 3/4" 1/2" 124 14 13 35 3 30
14×3/4″×4 15 3/4" 3/4" 1/2" 159 14 13 35 4 30

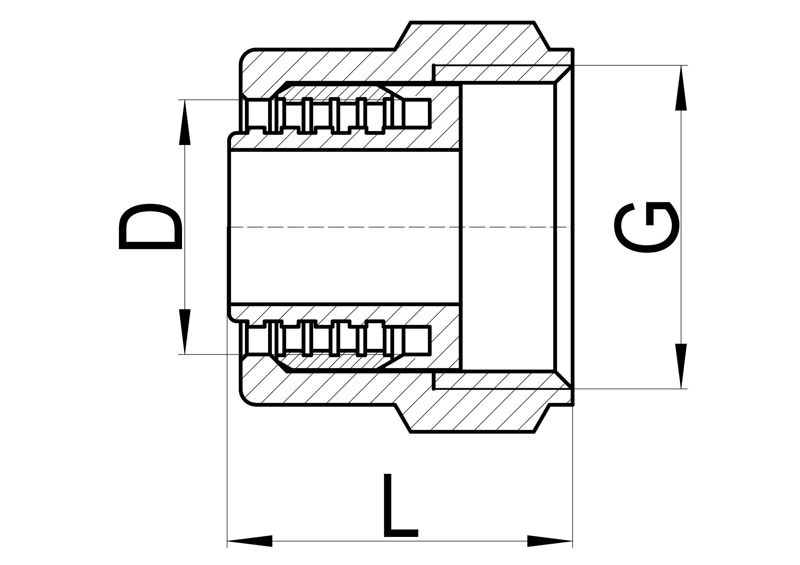

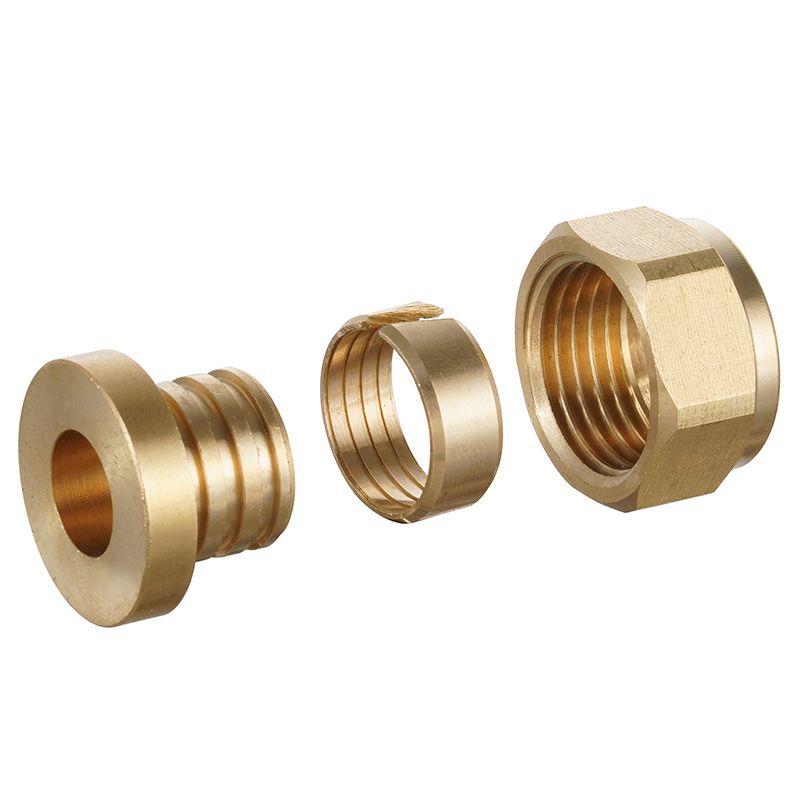

Евроразъем, HS230-015
  • Евроразъем, HS230-015
  • Евроразъем, HS230-015
Запрос от
РАЗМЕР Диаметр Резьба Длина
12(×1.1)×3/8″F 12 3/8" 22
12(×1.1)×1/2″F 12 1/2" 22
16(×1.5)×1/2″F 16 1/2" 22.4
16(×1.5)×3/4″F 16 3/4" 22.5
20(×1.9)×3/4″F 20 3/4" 24.7

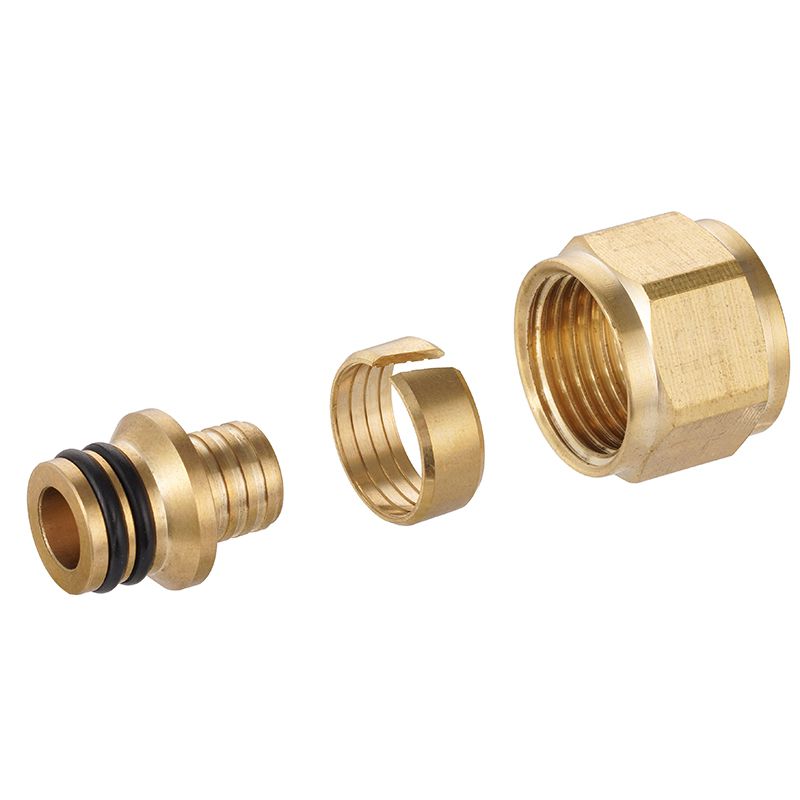

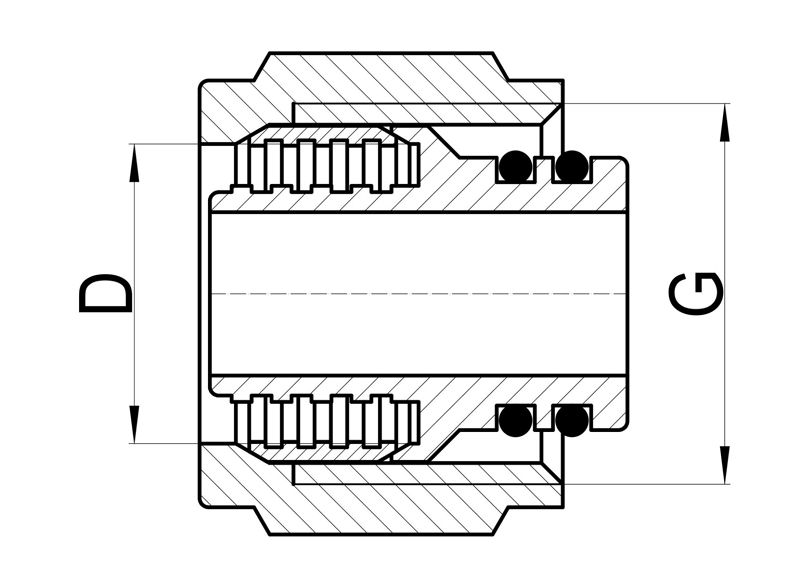

Евроразъем, HS230-016
  • Евроразъем, HS230-016
  • Евроразъем, HS230-016
Запрос от
РАЗМЕР Диаметр Резьба
12(×2.0)×1/2" 12 1/2"
16(×2.0)×1/2" 16 1/2"
16(×2.2)×1/2" 16 1/2"
