HS300 - Латунные фитинги для скользящих втулок
Фитинги для труб PEX
Латунные раздвижные фитинги Honson HS300 для труб PEX хорошо спроектированы и подходят для использования в сантехнических системах. Фитинги доступны в размерах от Ø12 до ø25. Они легко устанавливаются и разбираются.
Особенности
-
Идеально подходит для использования в сантехнической системе
- Быстрая и простая установка
- Размеры от Ø12 до Ø 25
Инструкция по установке
-
Чтобы избежать неправильной сборки, перед установкой следует проверить размеры компонентов.
- Разрежьте трубу перпендикулярно ее оси, используя ножницы (рекомендуется слегка поворачивать ножницы во время резки) или труборез с колесным приводом.
- Удалите заусенцы и откалибруйте внутреннюю поверхность трубы с помощью соответствующих инструментов.
- Вставьте трубу в корпус до механического упора.
- Наденьте гайку на трубу и переместите к механическому упору на корпусе.
- Затяните гайку подходящим захватом.
Структура
| Товар | Описание | Материалы |
| 1 | Гайка | CW617N-4MS / MS58 |
| 2 | Корпус | CW617N-4MS / MS58 |
- Прямая муфта
- Подгонка отвода
- Тройниковый фитинг
Прямая муфта с латунной скользящей втулкой

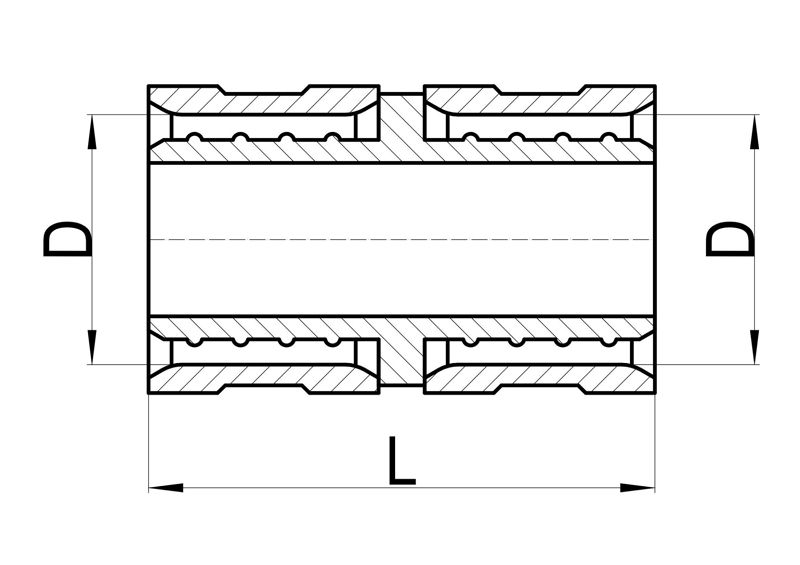

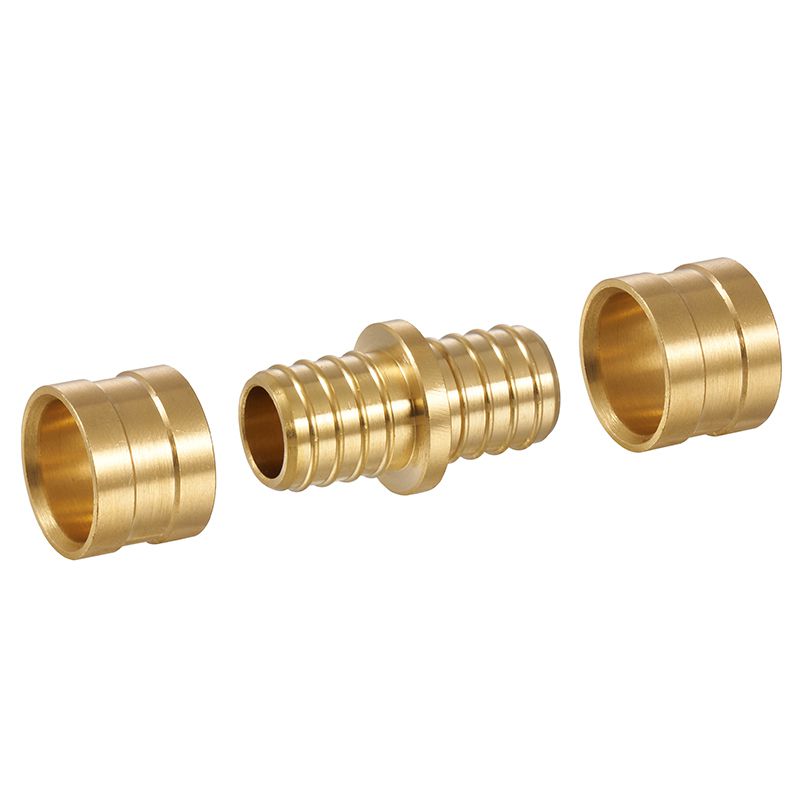

Равнопроходная прямая муфта C×C, HS300-001
| РАЗМЕР | Диаметр | Длина |
| 12×12(×1.1) | 12 | 33 |
| 16×16(×1.5) | 16 | 33 |
| 20×20(×1.9) | 20 | 33 |
| 25×25(×2.3) | 25 | 45 |

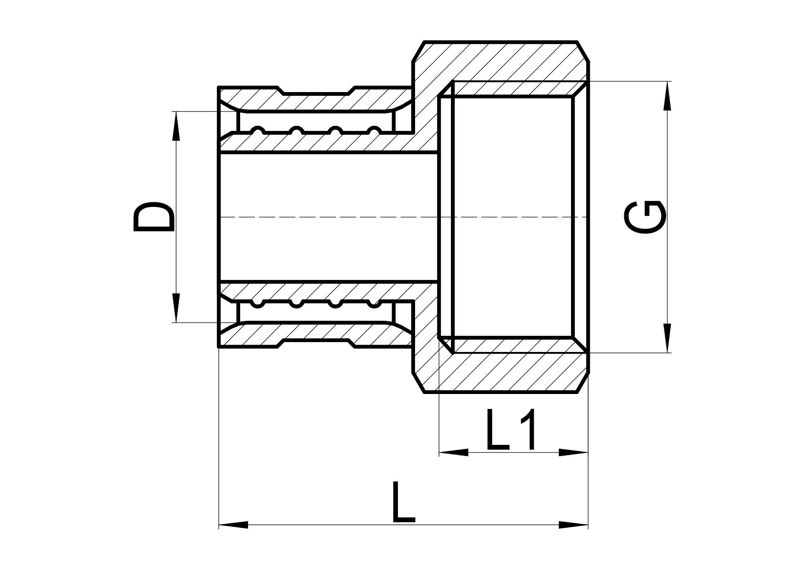

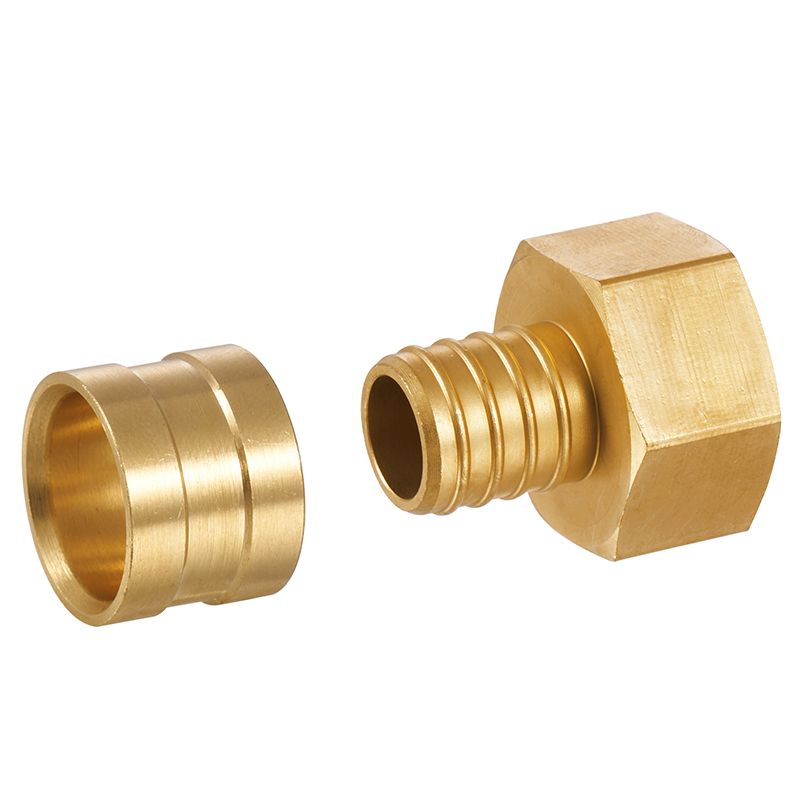

Охватывающая прямая муфта C×FI, HS300-002
| РАЗМЕР | Диаметр | Резьба | Длина | Длина1 |
| 12(×1.1)×3/8″F | 12 | 3/8" | 26 | 8.5 |
| 12(×1.1)×1/2″F | 12 | 1/2" | 28.5 | 11.5 |
| 16(×1.5)×3/8″F | 16 | 3/8" | 25.5 | 8.5 |
| 16(×1.5)×1/2″F | 16 | 1/2" | 28.5 | 11.5 |
| 16(×1.5)×3/4″F | 16 | 3/4" | 30 | 13 |
| 20(×1.9)×1/2″F | 20 | 1/2" | 28.5 | 11.5 |
| 20(×1.9)×3/4″F | 20 | 3/4" | 30 | 13 |
| 25(×2.3)×3/4″F | 25 | 3/4" | 36 | 13 |
| 25(×2.3)×1″F | 25 | 1" | 37.5 | 14 |

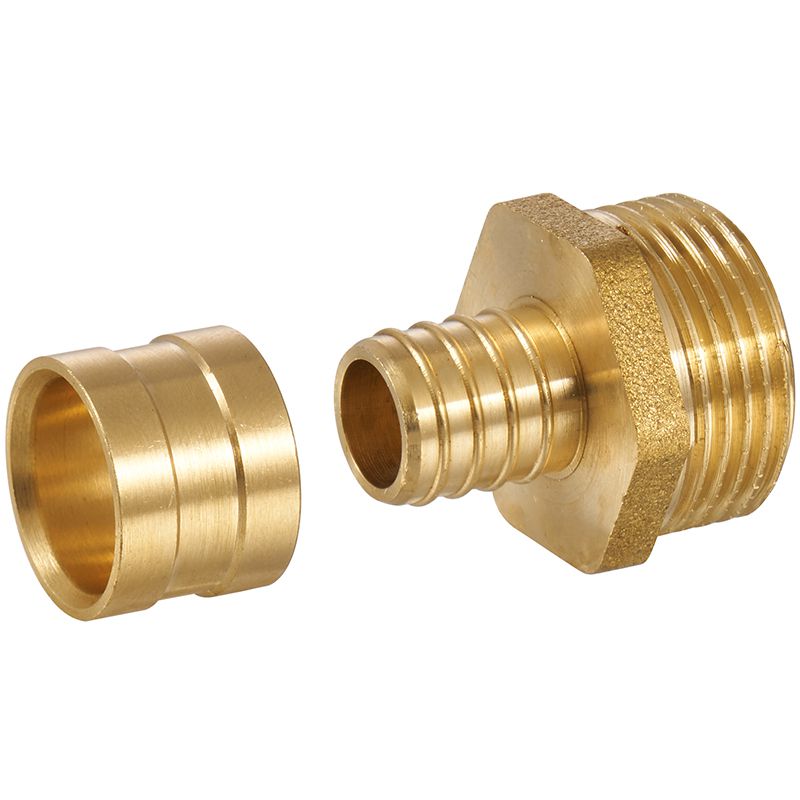

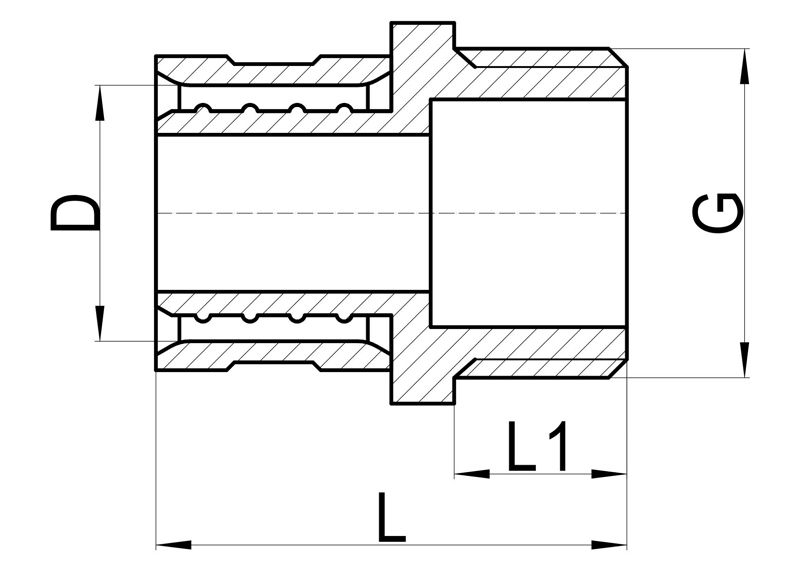

Наружная прямая муфта C×MI, HS300-003
| РАЗМЕР | Диаметр | Резьба | Длина | Длина1 |
| 12(×1.1)×3/8″M | 12 | 3/8" | 28.5 | 9.5 |
| 12(×1.1)×1/2″M | 12 | 1/2" | 30 | 11 |
| 16(×1.5)×3/8″M | 16 | 3/8" | 28.5 | 9.5 |
| 16(×1.5)×1/2″M | 16 | 1/2" | 30 | 11 |
| 16(×1.5)×3/4″M | 16 | 3/4" | 31 | 11.5 |
| 20(×1.9)×1/2″M | 20 | 1/2" | 31 | 11 |
| 20(×1.9)×3/4″M | 20 | 3/4" | 31 | 11.5 |
| 20(×1.9)×1″M | 20 | 1" | 33.5 | 12.5 |
| 25(×2.3)×1/2″M | 25 | 1/2" | 38 | 11 |
| 25(×2.3)×3/4″M | 25 | 3/4" | 38 | 11 |
| 25(×2.3)×1″M | 25 | 1" | 39.5 | 12.5 |

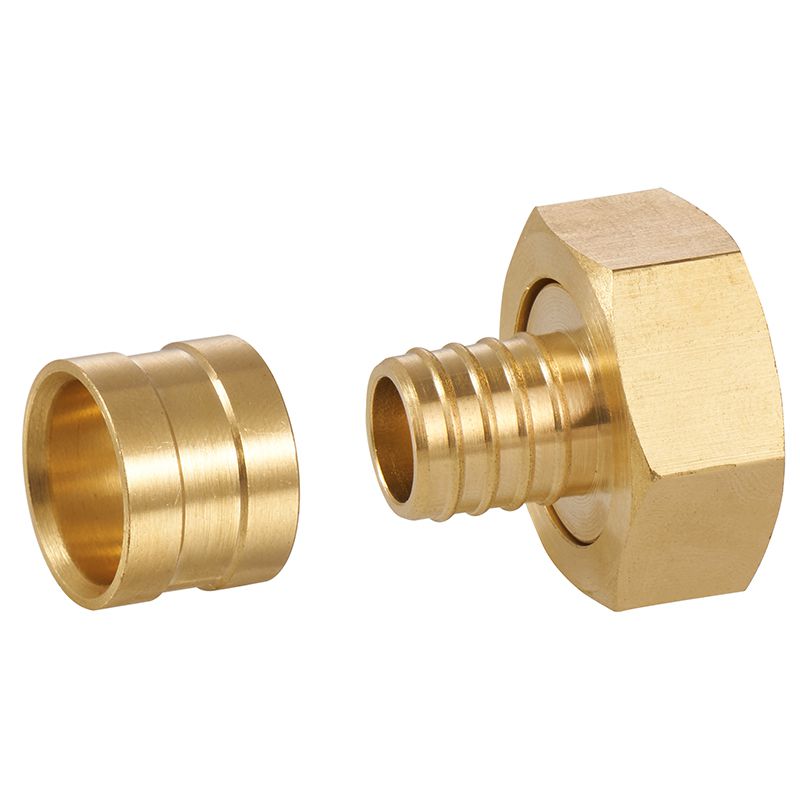

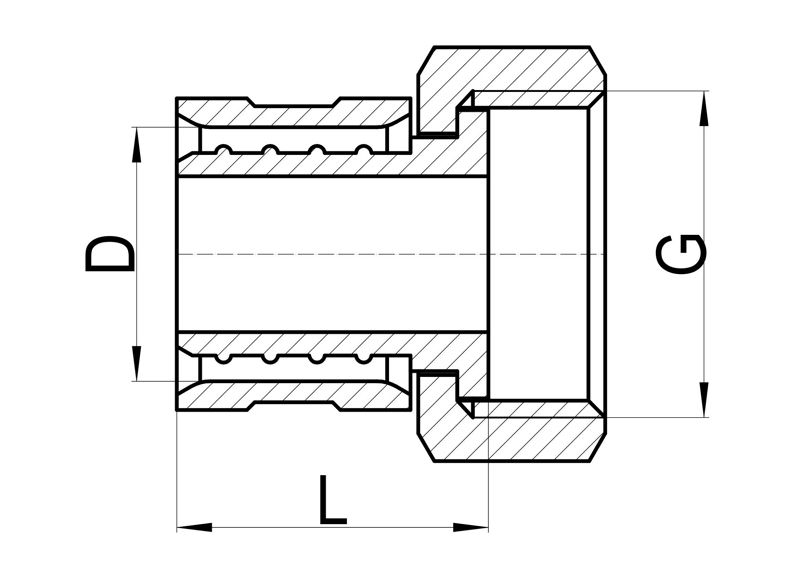

Прямая муфта с поворотной гайкой, HS300-012
| РАЗМЕР | Диаметр | Резьба | Длина |
| 12(×1.1)×3/8″F | 12 | 3/8" | 20 |
| 12(×1.1)×1/2″F | 12 | 1/2" | 20 |
| 16(×1.5)×3/8″F | 16 | 3/8" | 20 |
| 16(×1.5)×1/2″F | 16 | 1/2" | 20 |
| 16(×1.5)×3/4″F | 16 | 3/4" | 20 |
| 20(×1.9)×1/2″F | 20 | 1/2" | 20 |
| 20(×1.9)×3/4″F | 20 | 3/4" | 20 |
| 25(×2.3)×3/4″F | 25 | 3/4" | 25.5 |
| 25(×2.3)×1″F | 25 | 1" | 26.5 |
Колено латунной скользящей втулки

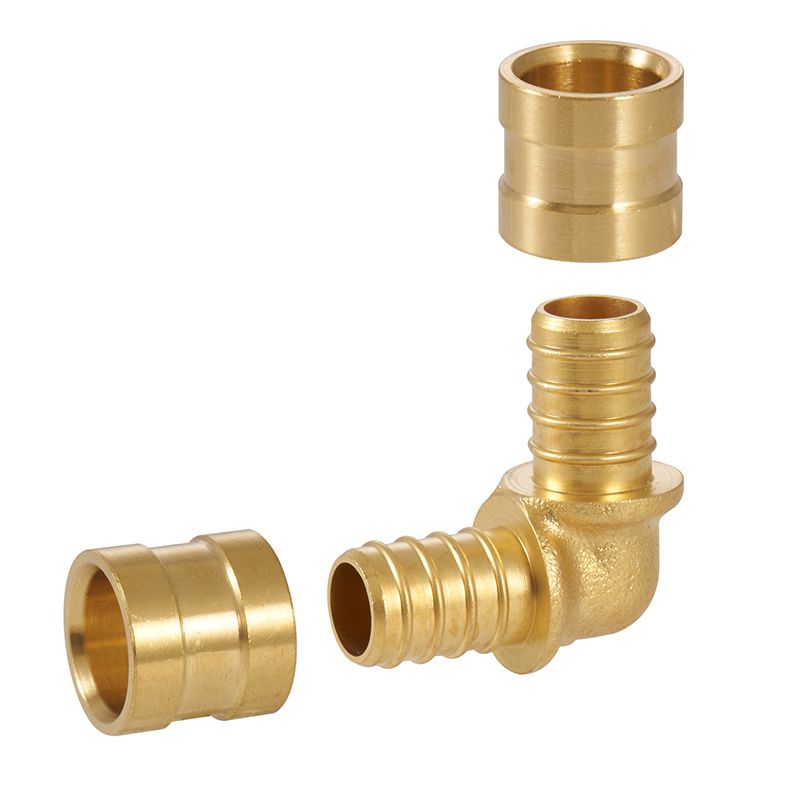

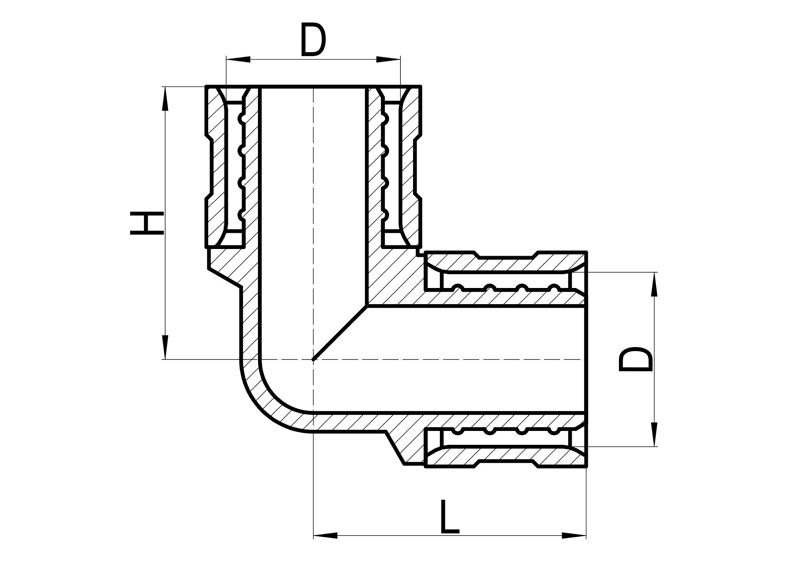

Равный отвод C×C, HS300-004
| РАЗМЕР | Диаметр | Длина | Высота |
| 12×12(×1.1) | 12 | 23.5 | 23.5 |
| 16×16(×1.5) | 16 | 25.5 | 25.5 |
| 20×20(×1.9) | 20 | 28 | 28 |
| 25×25(×2.3) | 25 | 36.5 | 36.5 |

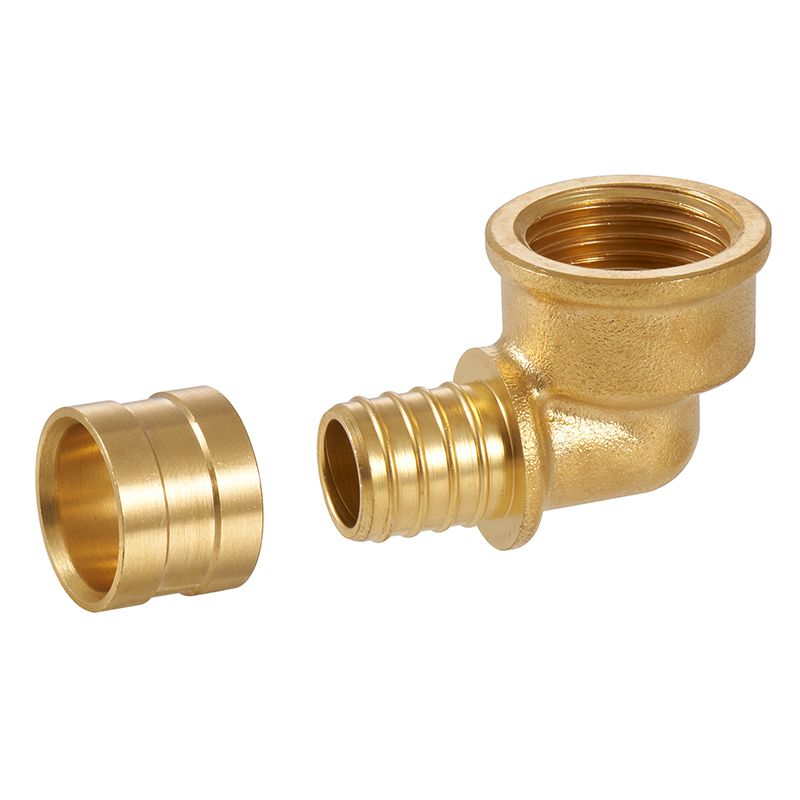

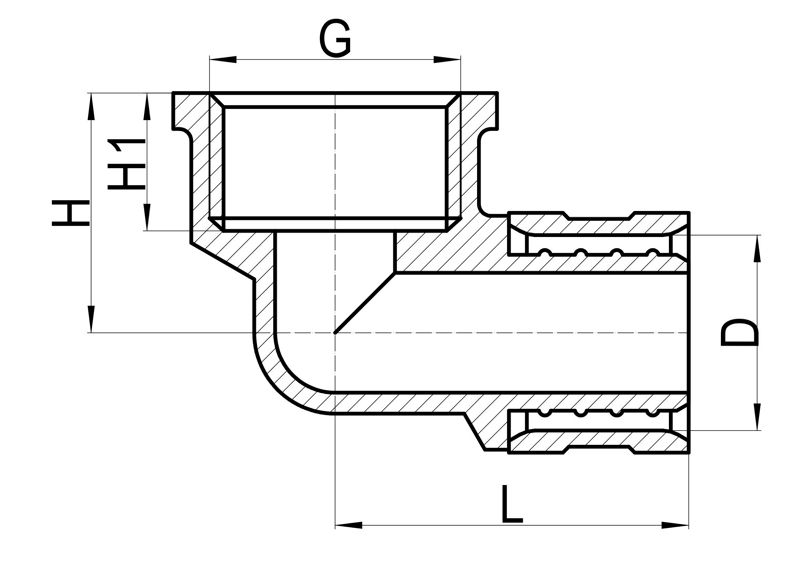

Внутренний отвод C×FI, HS300-005
| РАЗМЕР | Диаметр | Резьба | Длина | Высота | Высота1 |
| 12(×1.1)×1/2″F | 12 | 1/2" | 29.5 | 18.5 | 11.5 |
| 16(×1.5)×1/2″F | 16 | 1/2" | 29.5 | 20 | 11.5 |
| 20(×1.9)×1/2″F | 20 | 1/2" | 29.5 | 21.5 | 11.5 |

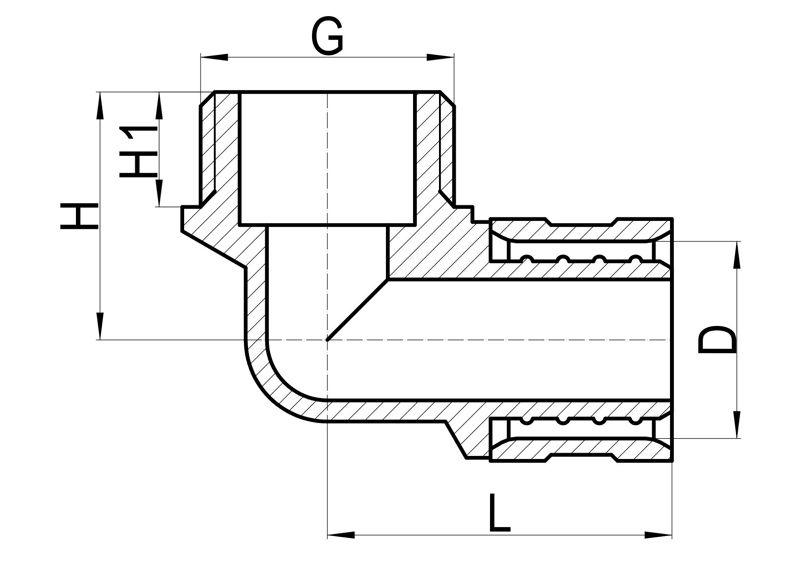

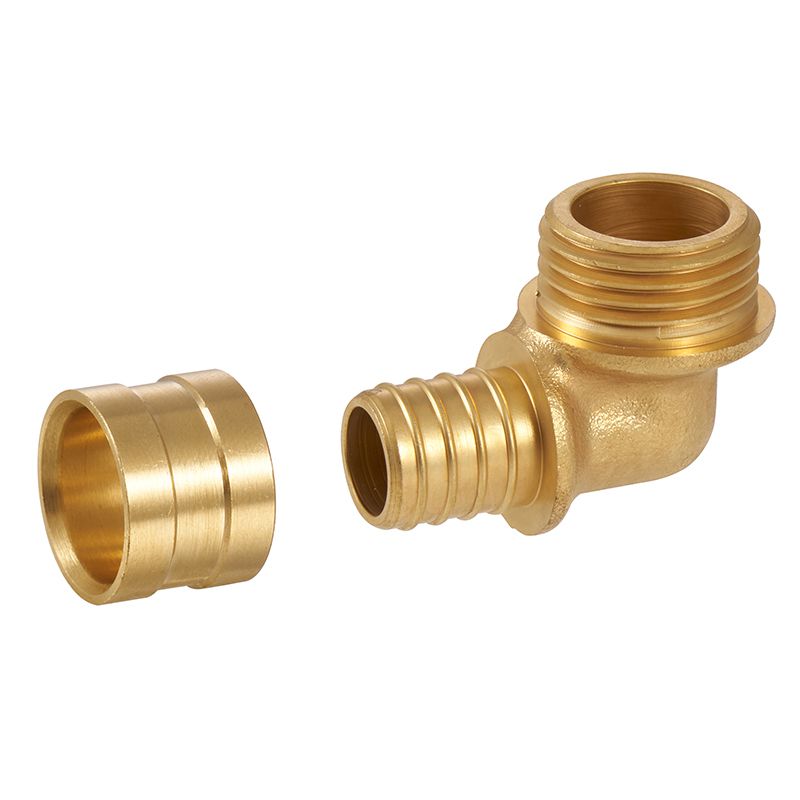

Наружный отвод C×MI, HS300-006
| РАЗМЕР | Диаметр | Резьба | Длина | Высота | Высота1 |
| 12(×1.1)×1/2″M | 12 | 1/2" | 28.5 | 18.5 | 9.5 |
| 16(×1.5)×1/2″M | 16 | 1/2" | 28.5 | 20.5 | 9.5 |
| 20(×1.9)×1/2″M | 20 | 1/2" | 28.5 | 22.5 | 9.5 |

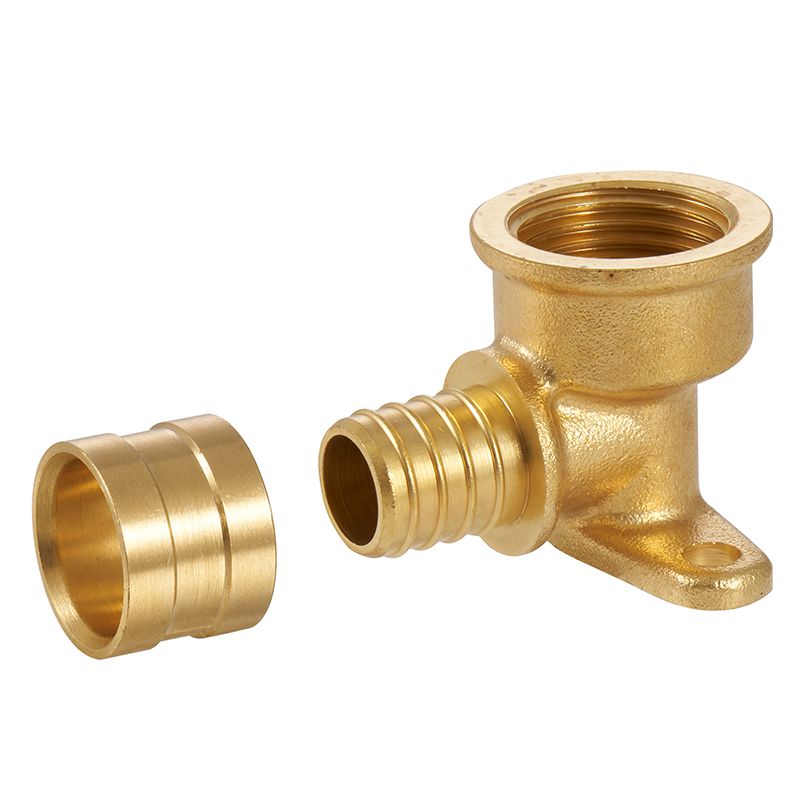

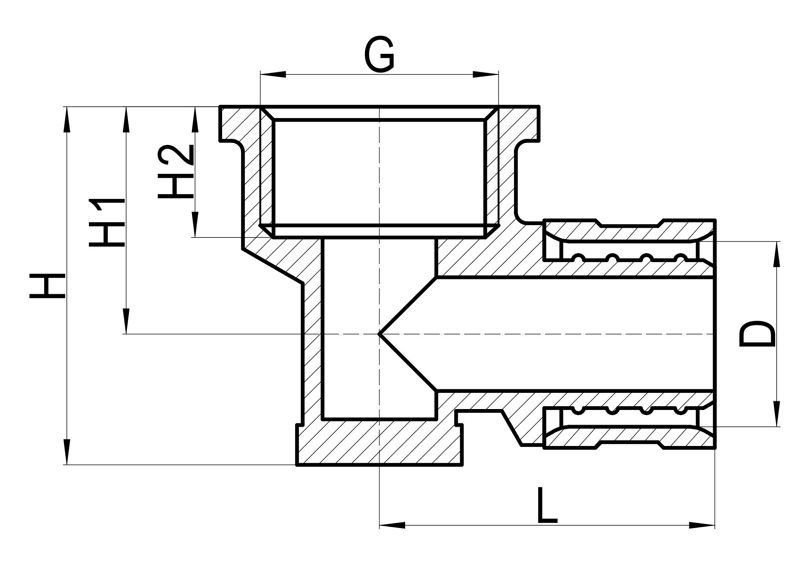

Подрозеточный отвод C×FI, HS300-011
| РАЗМЕР | Диаметр | Резьба | Длина | Высота | Высота1 | H2 |
| 12(×1.1)×1/2″F | 12 | 1/2" | 29.5 | 28.5 | 18.5 | 11.5 |
| 16(×1.5)×1/2″F | 16 | 1/2" | 29.5 | 31.5 | 20 | 11.5 |

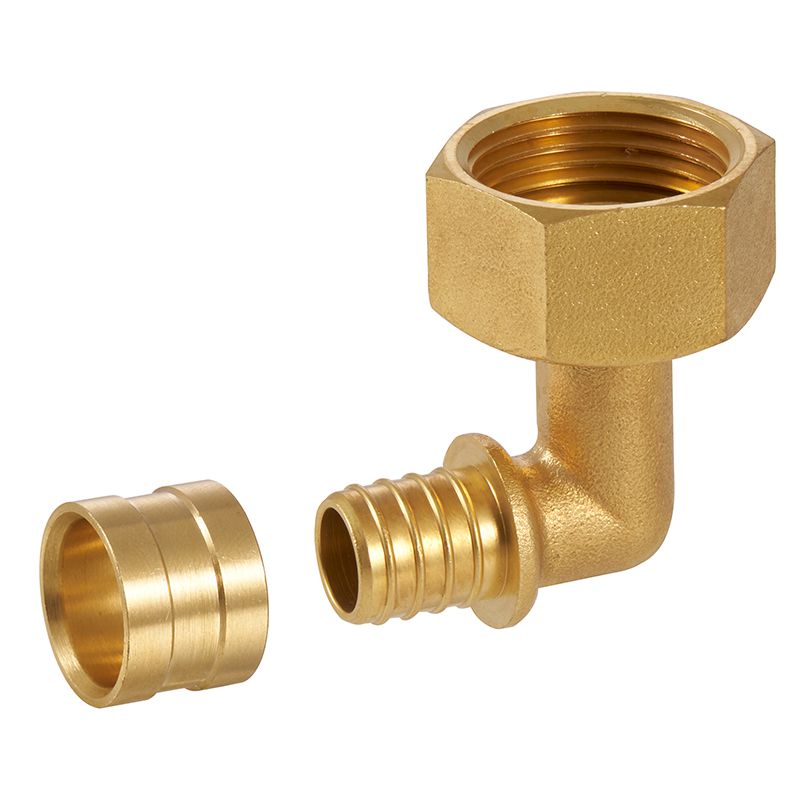

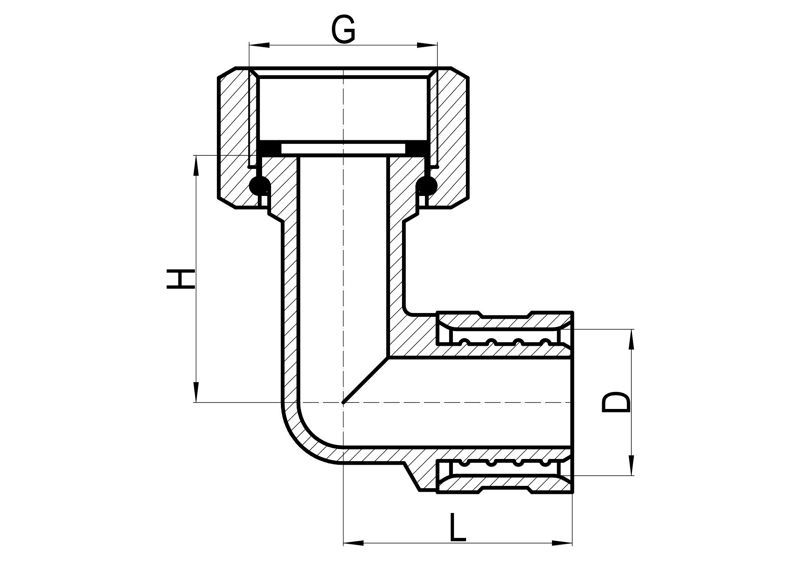

Отвод с поворотной гайкой, HS300-013
| РАЗМЕР | Диаметр | Резьба | Длина | Высота |
| 12(×1.1)×1/2″F | 12 | 1/2" | 25.5 | 25.5 |
| 16(×1.5)×1/2″F | 16 | 1/2" | 25.5 | 27.5 |
| 16(×1.5)×3/4″F | 16 | 3/4" | 28.5 | 28.5 |
Латунный тройник с раздвижной втулкой

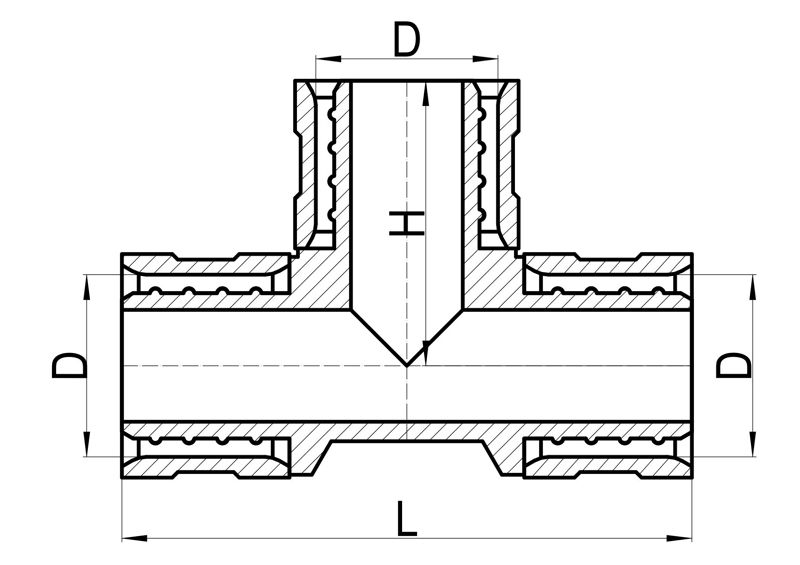

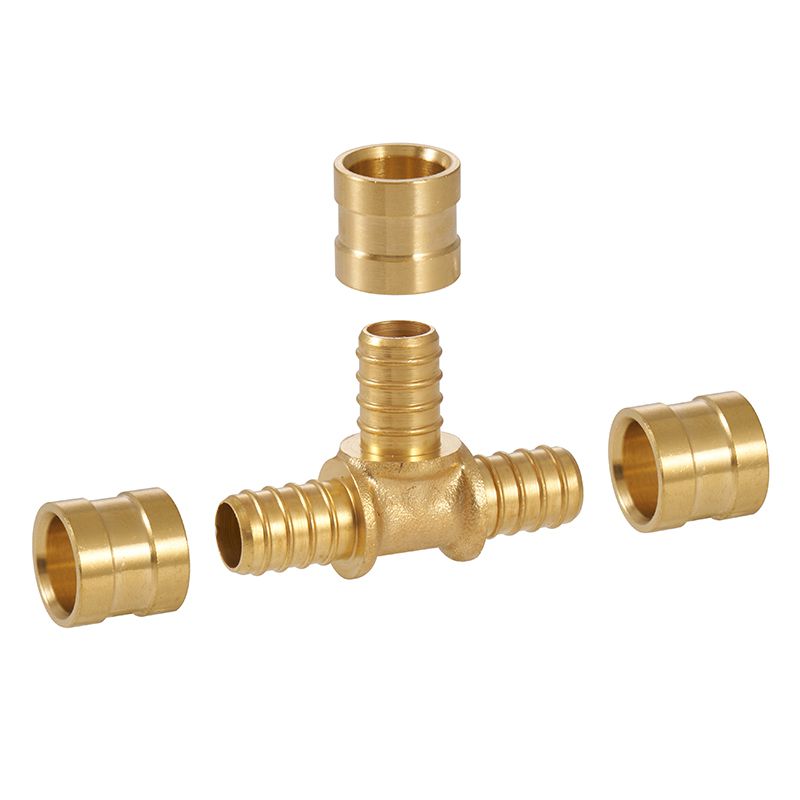

Равный тройник C×C×C, HS300-007
| РАЗМЕР | Диаметр | Длина | Высота |
| 12×12×12(×1.1) | 12 | 47 | 23.5 |
| 16×16×16(×1.5) | 16 | 51 | 25.5 |
| 20×20×20(×1.9) | 20 | 56 | 28 |
| 25×25×25(×2.3) | 25 | 73 | 36.5 |

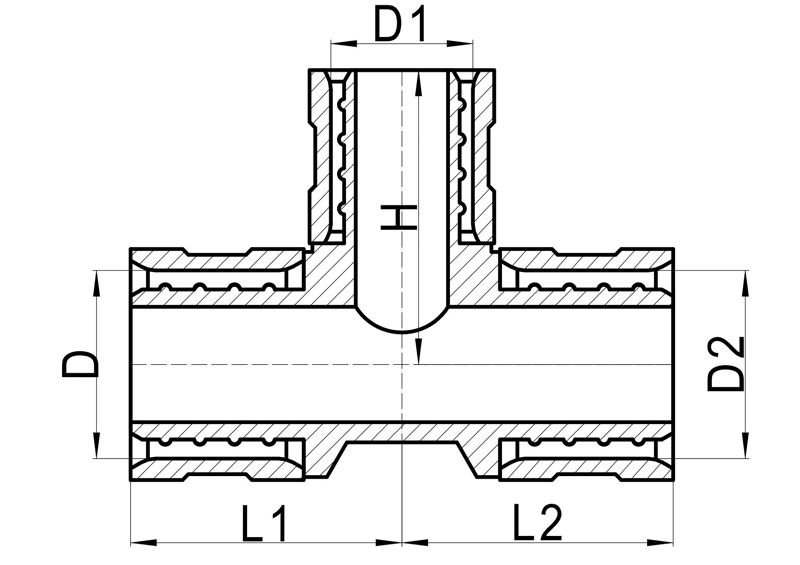

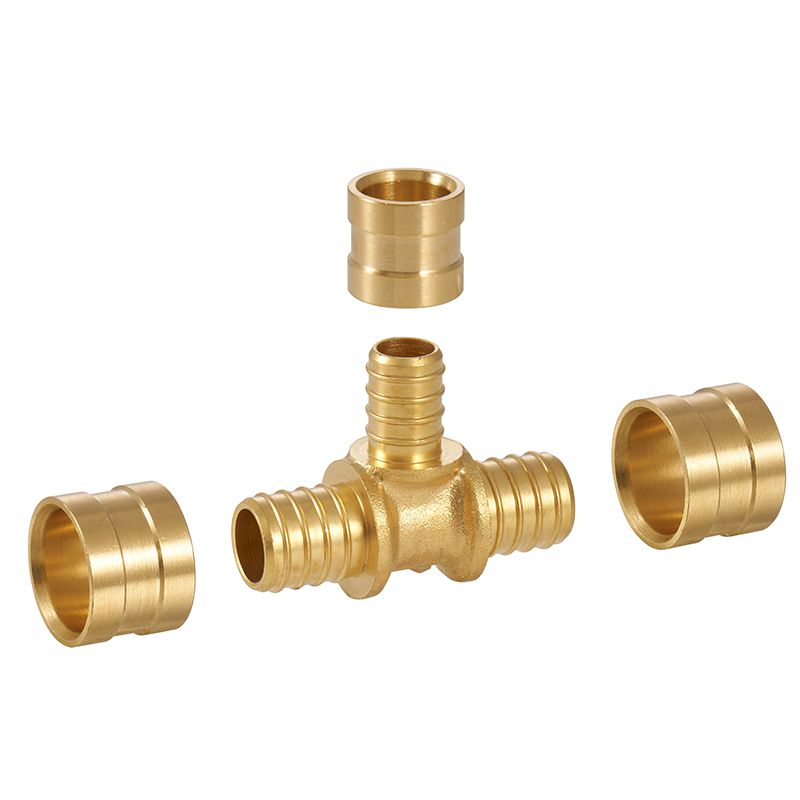

Уменьшающий тройник C×C×C, HS300-008
| РАЗМЕР | Диаметр | Диаметр1 | Диаметр2 | Длина1 | Длина2 | Высота |
| 16×12×12 | 16 | 12 | 12 | 23.5 | 25 | 25.5 |
| 16×12×16 | 16 | 12 | 16 | 23.5 | 23.5 | 25.5 |
| 20×16×20 | 20 | 16 | 20 | 25.5 | 25.5 | 28 |

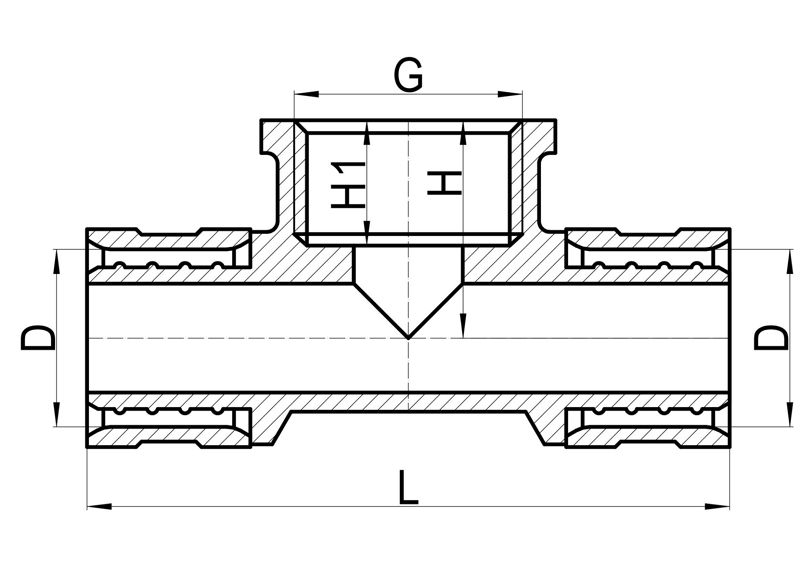

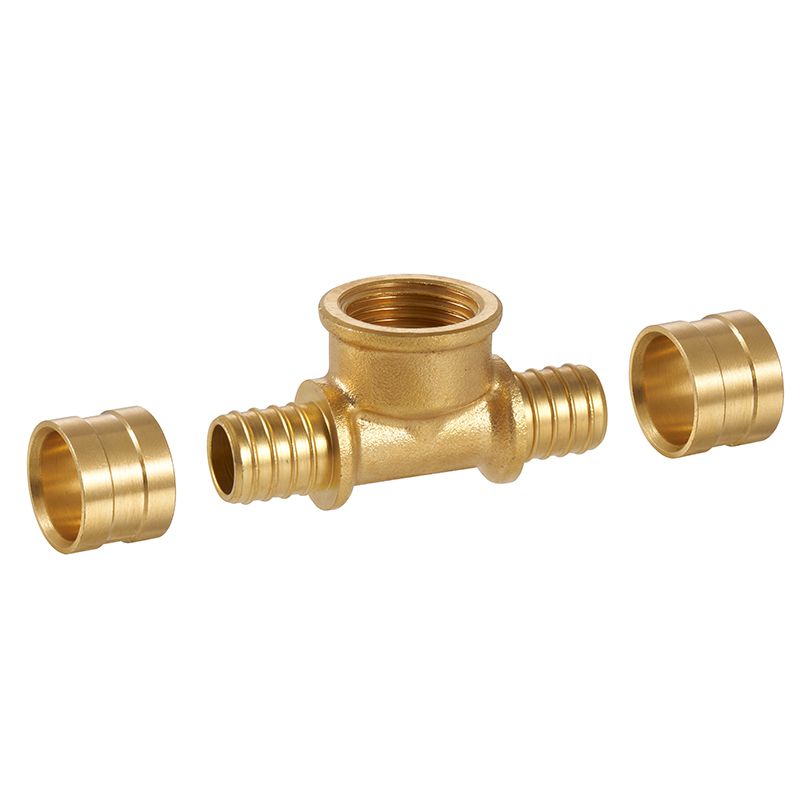

Внутренний тройник C×C×FI, HS300-009
| РАЗМЕР | Диаметр | Резьба | Длина | Высота | Высота1 |
| 12×12(×1.1)×1/2″F | 12 | 1/2" | 59 | 18.5 | 11.5 |
| 16×16(×1.5)×1/2″F | 16 | 1/2" | 59 | 20 | 11.5 |
| 20×20(×1.9)×1/2″F | 20 | 1/2" | 59 | 21.5 | 11.5 |

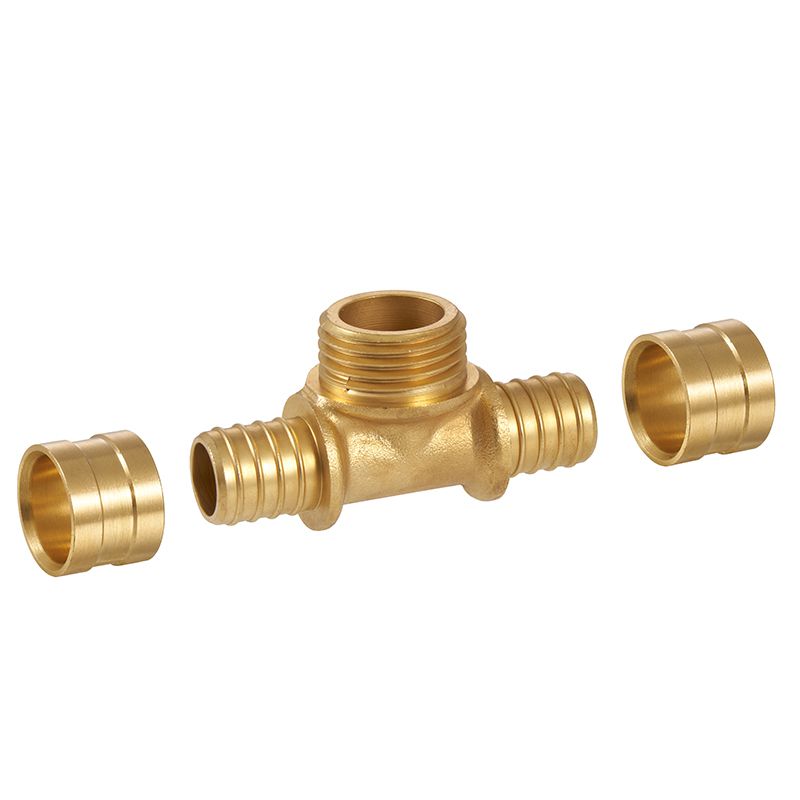

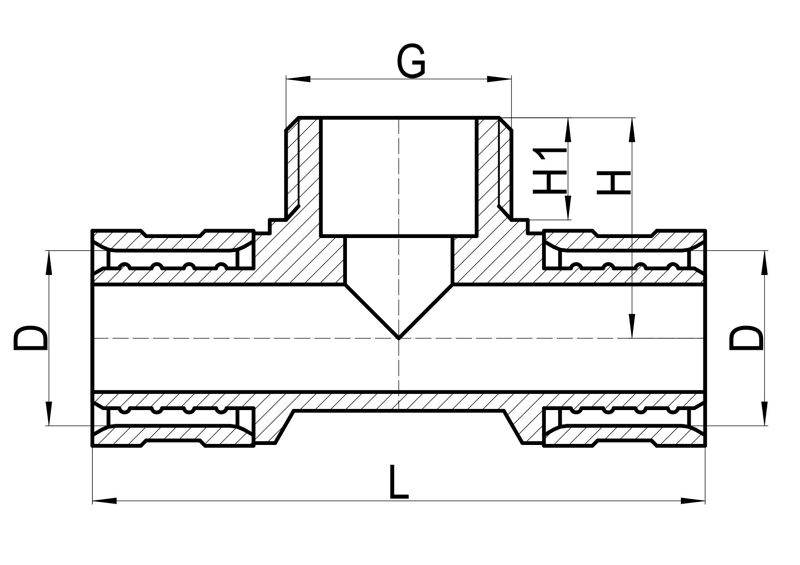

Наружный тройник C×C×MI, HS300-010
| РАЗМЕР | Диаметр | Резьба | Длина | Высота | Высота1 |
| 12×12(×1.1)×1/2″F | 12 | 1/2" | 57 | 18.5 | 9.5 |
| 16×16(×1.5)×1/2″F | 16 | 1/2" | 57 | 20.5 | 9.5 |
| 20×20(×1.9)×1/2″F | 20 | 1/2" | 57 | 22.5 | 9.5 |
