HS240 - Латунные фитинги-вставки PEX для США
Фитинги для труб PEX
Особенности
-
Подходит для сантехнической системы
- Варианты резьбы: наружная резьба NPT, внутренняя резьба NPSM
- Соответствует стандартам ANSI/ASME B1.20.1 и F1807
- Варианты материала: Латунь C46500

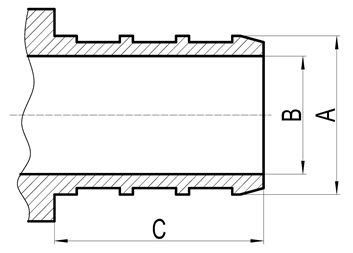

| РАЗМЕР | Номинальный размер и допуск |
| A(мм) | B(мм) | C(мм) |
| 3/8" | Ф8.76 | ±0.1 | 5.85 | +0.1 | MIN16.0 |
| 1/2" | Ф11.96 | ±0.1 | 8.89 | +0.1 | MIN16.0 |
| 5/8" | Ф14.48 | ±0.1 | 11.46 | +0.1 | MIN16.0 |
| 3/4" | Ф16.94 | ±0.1 | 13.47 | +0.1 | MIN16.0 |
| 1" | Ф21.74 | ±0.1 | 18.04 | +0.1 | MIN20.5 |
| 1 1/4" | Ф26.54 | ±0.1 | 22.1 | +0.1 | MIN24.0 |
| 1 1/2" | Ф31.32 | ±0.15 | 25.91 | +0.15 | MIN29.0 |
| 2" | Ф40.69 | ±0.15 | 34.68 | +0.15 | MIN38.0 |
- Прямая муфта
- Подгонка отвода
- Тройниковый фитинг
Прямая муфта

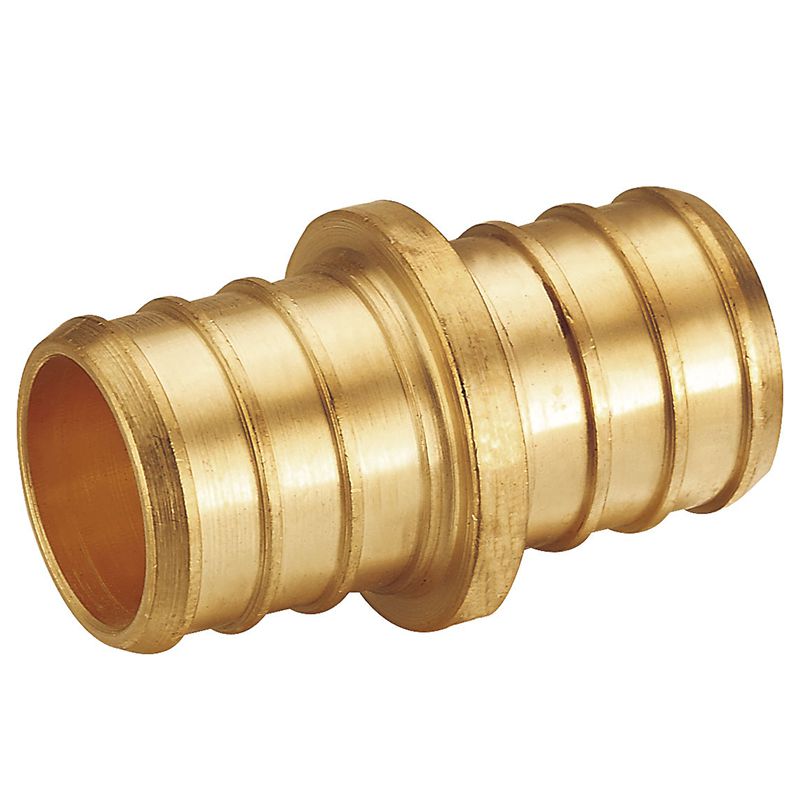

Равное сцепление и уменьшающее сцепление, HS240-001
| Размер |
| 3/8“×3/8“ | 1/2“×3/8“ | 1 1/2“×1 1/4“ |
| 1/2“×1/2“ | 3/4“×1/2“ | 2“×1“ |
| 5/8“×5/8“ | 3/4“×5/8“ | 2“×1 1/4“ |
| 3/4“×3/4“ | 1“×3/4“ | 2“×1 1/2“ |
| 1“×1“ | 1 1/4“×3/4“ | |
| 1 1/4“×1 1/4“ | 1 1/4“×1“ | |
| 1 1/2“×1 1/2“ | 1 1/2“×3/4“ | |
| 2“×2“ | 1 1/2“×1“ | |

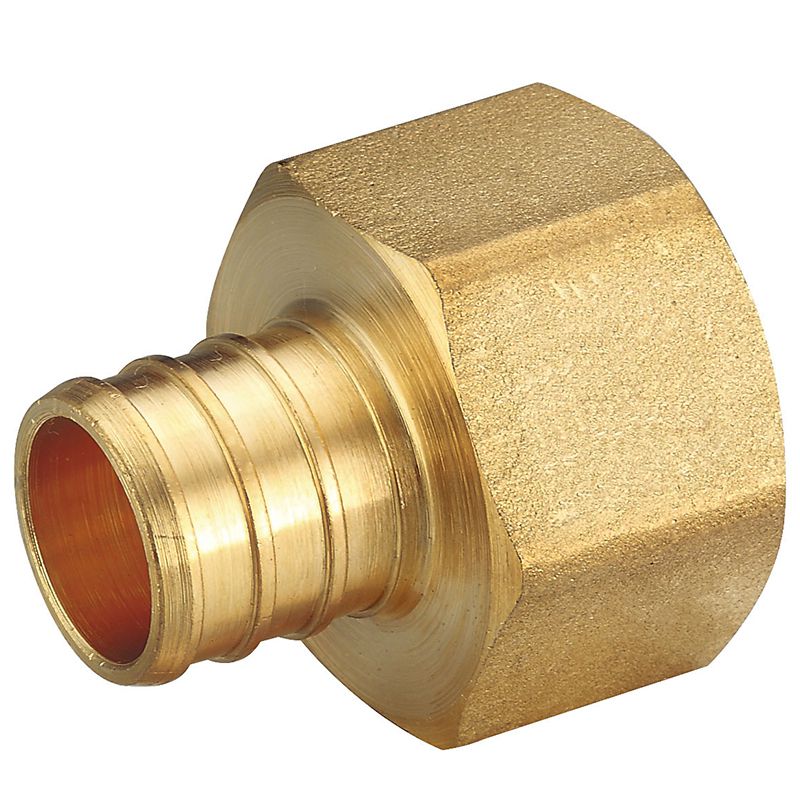

Резьбовой внутренний адаптер, HS240-002
| Размер |
| 3/8“×1/2"F | 3/4“×3/4"F | 1 1/2“×1 1/2"F |
| 1/2“×1/2"F | 3/4“×1"F | 2“×2"F |
| 1/2“×3/4"F | 1“×3/4"F | |
| 5/8“×1/2"F | 1“×1"F | |
| 5/8“×3/4"F | 1 1/4“×1"F | |
| 3/4“×1/2"F | 1 1/4“×1 1/4"F | |

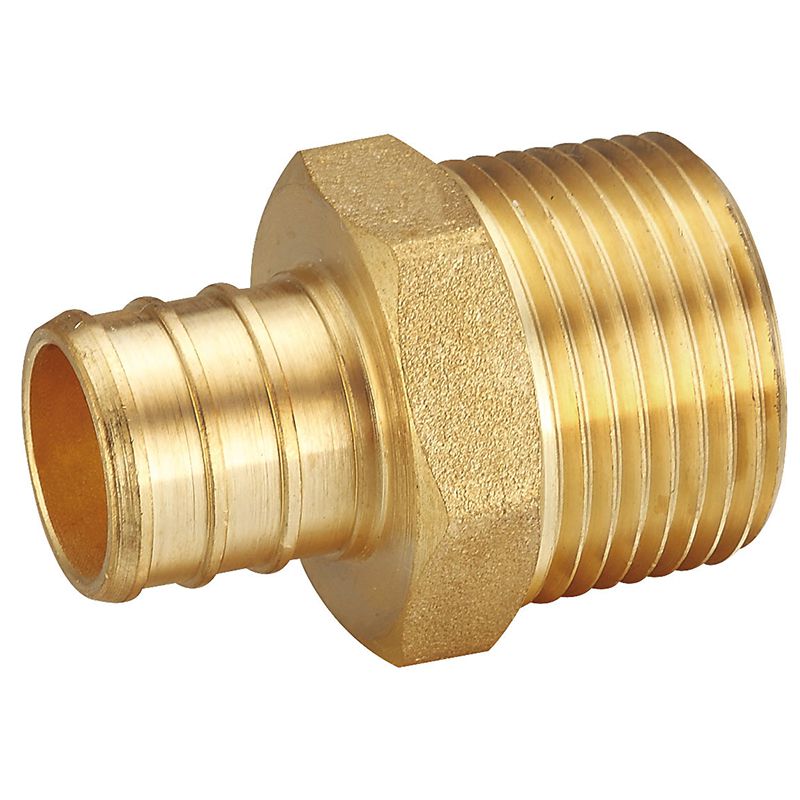

Резьбовой наружный адаптер, HS240-003
| Размер |
| 3/8“×1/2"M | 3/4“×3/4"M | 1 1/2“×1 1/2"M |
| 1/2“×1/2"M | 3/4“×1"M | 2“×2"M |
| 1/2“×3/4"M | 1“×3/4"M | |
| 5/8“×1/2"M | 1“×1"M | |
| 5/8“×3/4"M | 1 1/4“×1"M | |
| 3/4“×1/2"M | 1 1/4“×1 1/4"M | |

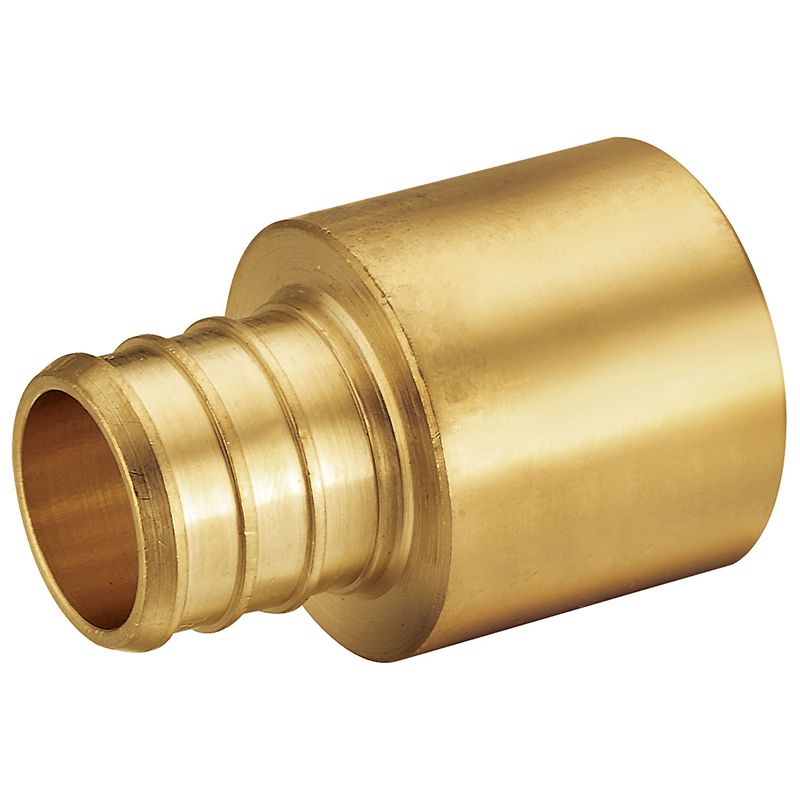

Осаждающий внутренний адаптер, HS240-004
| Размер |
| 3/8“×1/2"F | 3/4“×3/4"F | 1 1/2“×1 1/2"F |
| 1/2“×1/2"F | 3/4“×1"F | 2“×2"F |
| 1/2“×3/4"F | 1“×3/4"F | |
| 5/8“×1/2"F | 1“×1"F | |
| 5/8“×3/4"F | 1 1/4“×1"F | |
| 3/4“×1/2"F | 1 1/4“×1 1/4"F | |

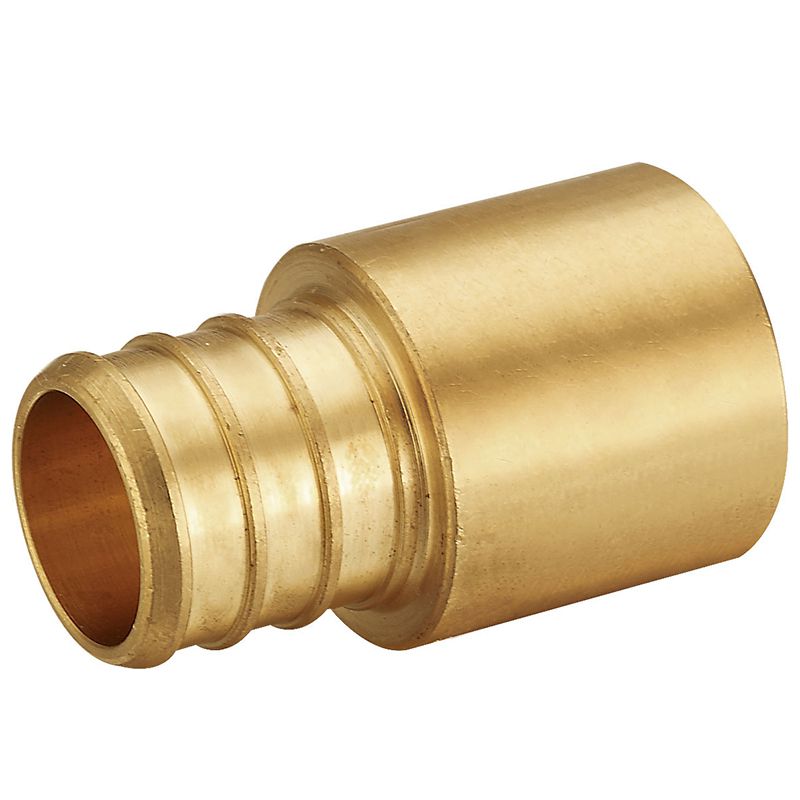

Внешний осаждающий адаптер, HS240-005
| Размер |
| 3/8“×1/2"M | 3/4“×3/4"M | 1 1/2“×1 1/2"M |
| 1/2“×1/2"M | 3/4“×1"M | 2“×2"M |
| 1/2“×3/4"M | 1“×3/4"M | |
| 5/8“×1/2"M | 1“×1"M | |
| 5/8“×3/4"M | 1 1/4“×1"M | |
| 3/4“×1/2"M | 1 1/4“×1 1/4"M | |

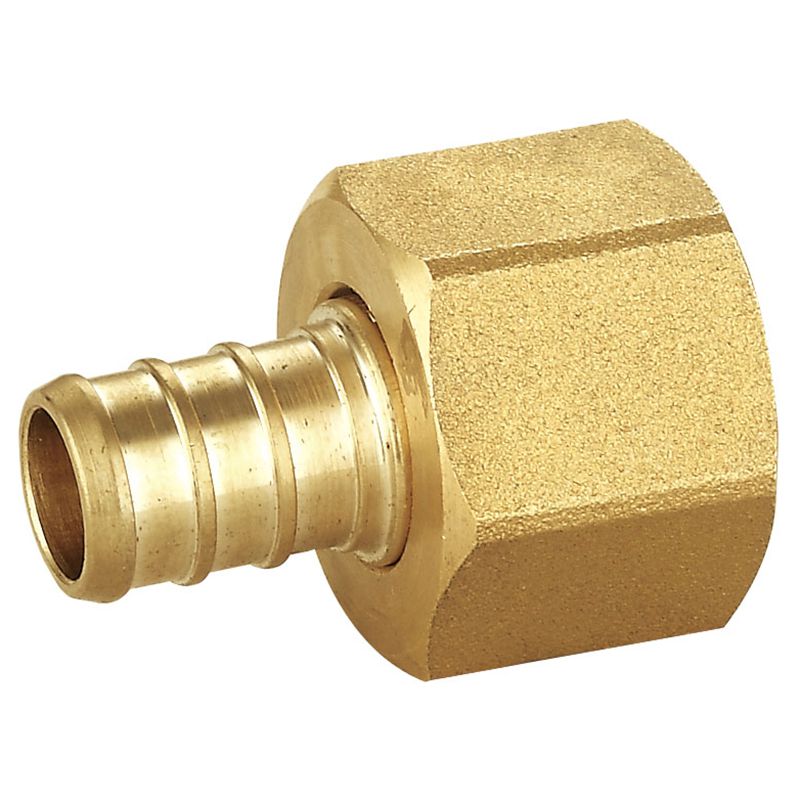

Поворотный переходник с латунной гайкой, HS240-013
| Размер |
| 3/8“×3/8"F |
| 3/8“×1/2"F |
| 1/2“×1/2"F |
| 1/2“×3/4"F |
| 3/4“×3/4"F |
| 3/4“×1"F |
| 1“×1"F |

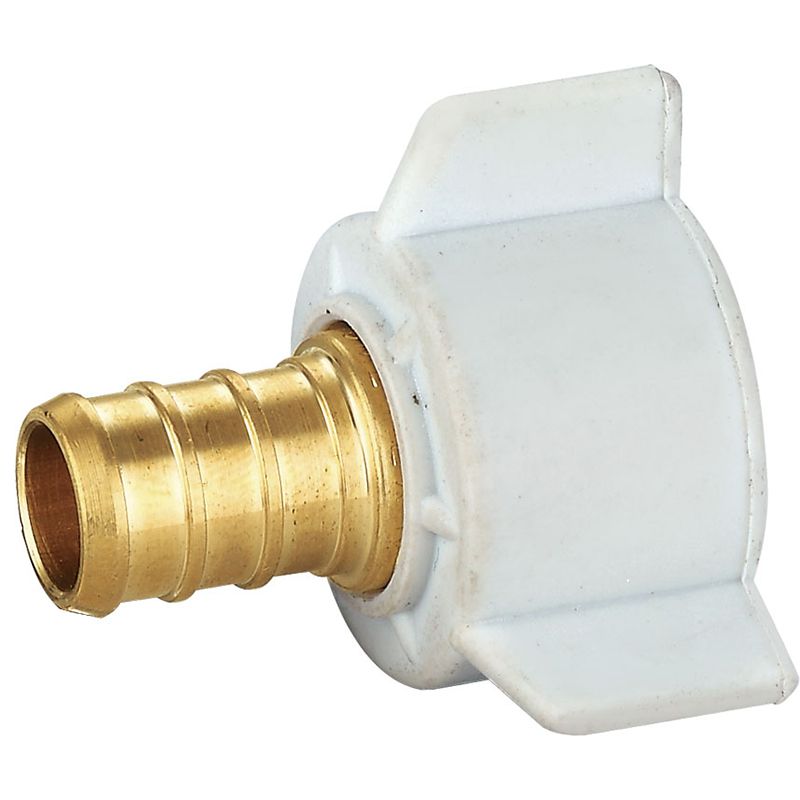

Поворотный адаптер с пластиковой гайкой, HS240-014
| Размер |
| 3/8“×3/8"F |
| 3/8“×1/2"F |
| 1/2“×1/2"F |
| 1/2“×3/4"F |
| 3/4“×3/4"F |
| 3/4“×1"F |
| 1“×1"F |

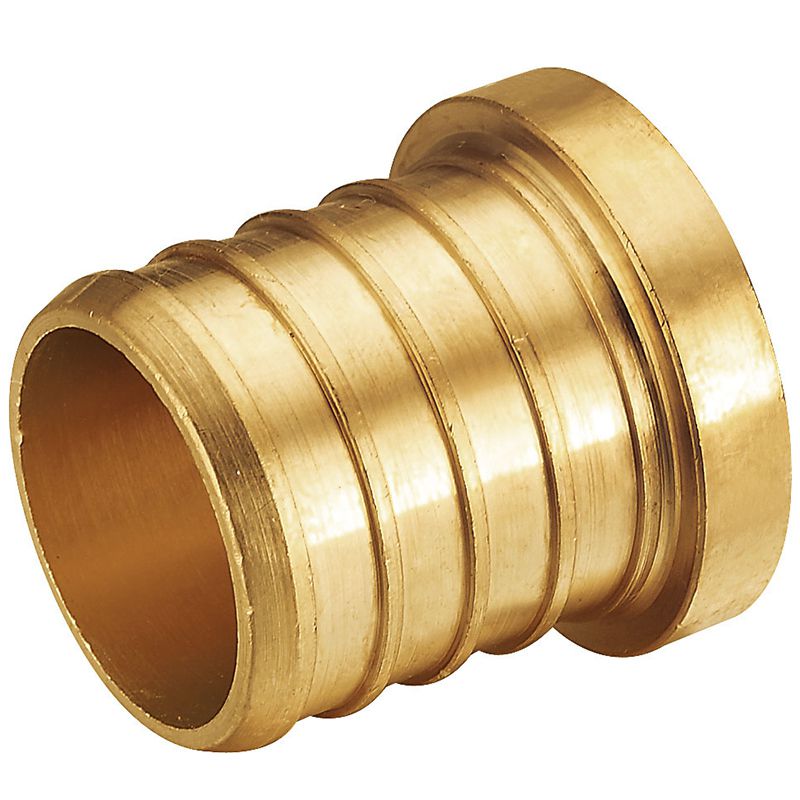

Латунная пробка, HS240-016
| Размер |
| 3/8“ |
| 1/2“ |
| 5/8“ |
| 3/4“ |
| 1“ |
| 1 1/4“ |
| 1 1/2“ |
| 2“ |

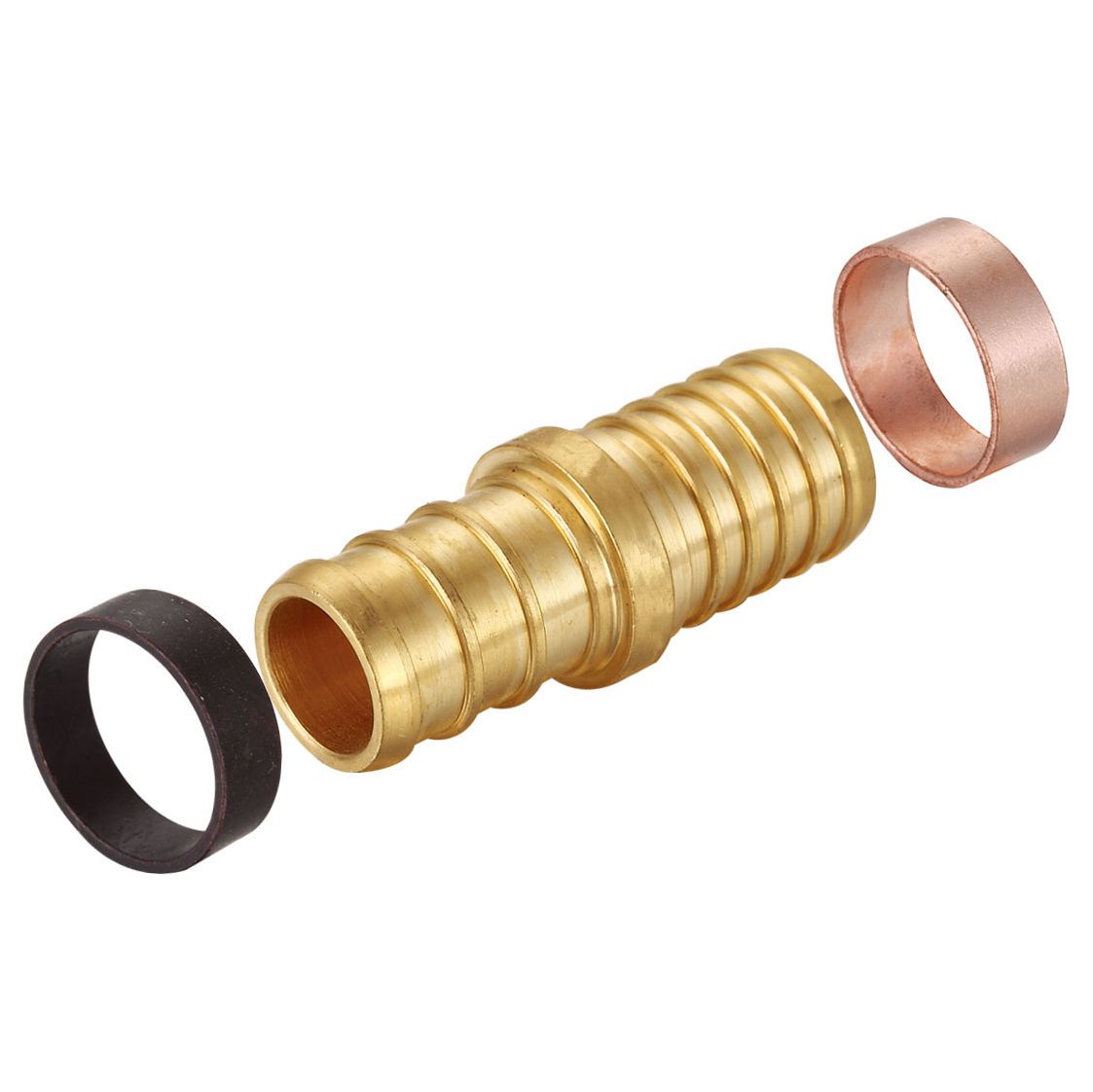

Переходник из полибутилена с обжимным кольцом PB, HS240-017
Подгонка отвода

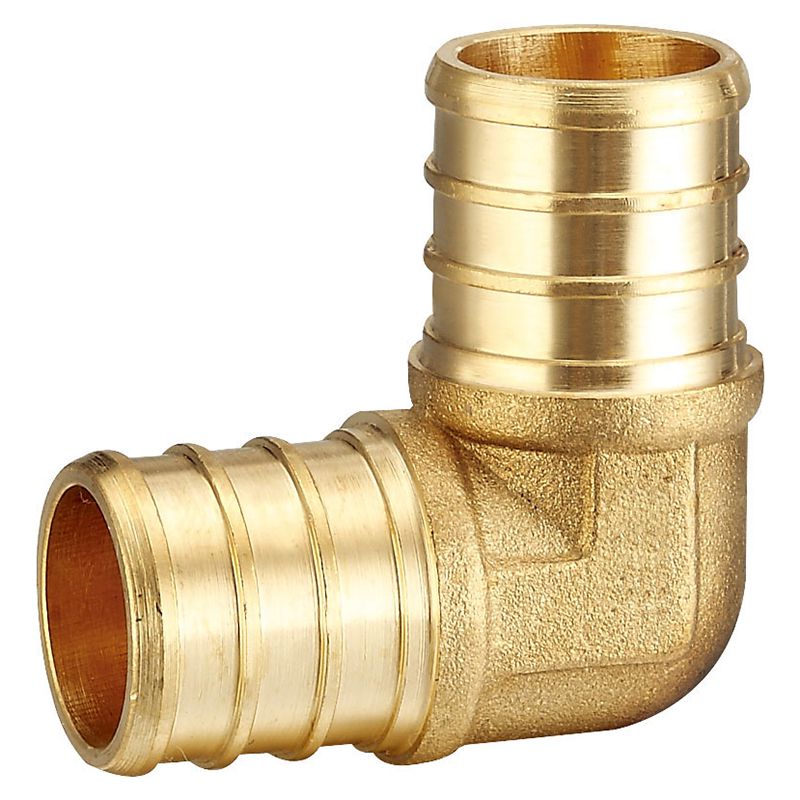

Равный отвод и уменьшающий отвод, HS240-006
| Размер |
| 3/8“×3/8“ | 1/2“×3/8“ |
| 1/2“×1/2“ | 3/4“×1/2“ |
| 5/8“×5/8“ | 3/4“×5/8“ |
| 3/4“×3/4“ | 1“×3/4“ |
| 1“×1“ | |
| 1 1/4“×1 1/4“ | |
| 1 1/2“×1 1/2“ | |
| 2“×2“ | |

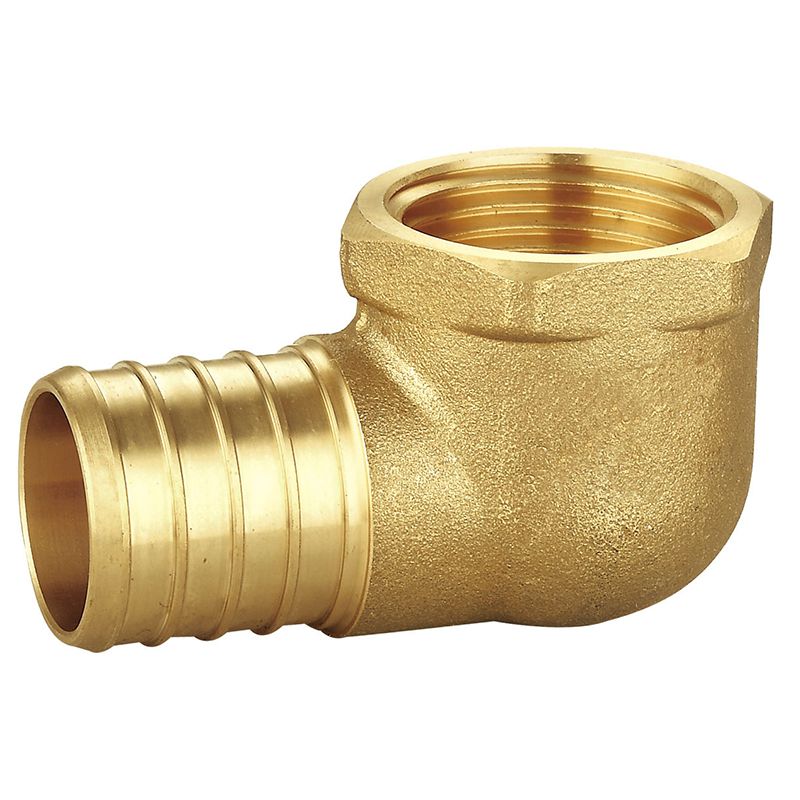

Резьбовый внутренний отвод, HS240-007
| Размер |
| 3/8“×1/2"F | 3/4“×3/4"F | 1 1/2“×1 1/2"F |
| 1/2“×1/2"F | 3/4“×1"F | 2“×2"F |
| 1/2“×3/4"F | 1“×3/4"F | |
| 5/8“×1/2"F | 1“×1"F | |
| 5/8“×3/4"F | 1 1/4“×1"F | |
| 3/4“×1/2"F | 1 1/4“×1 1/4"F | |

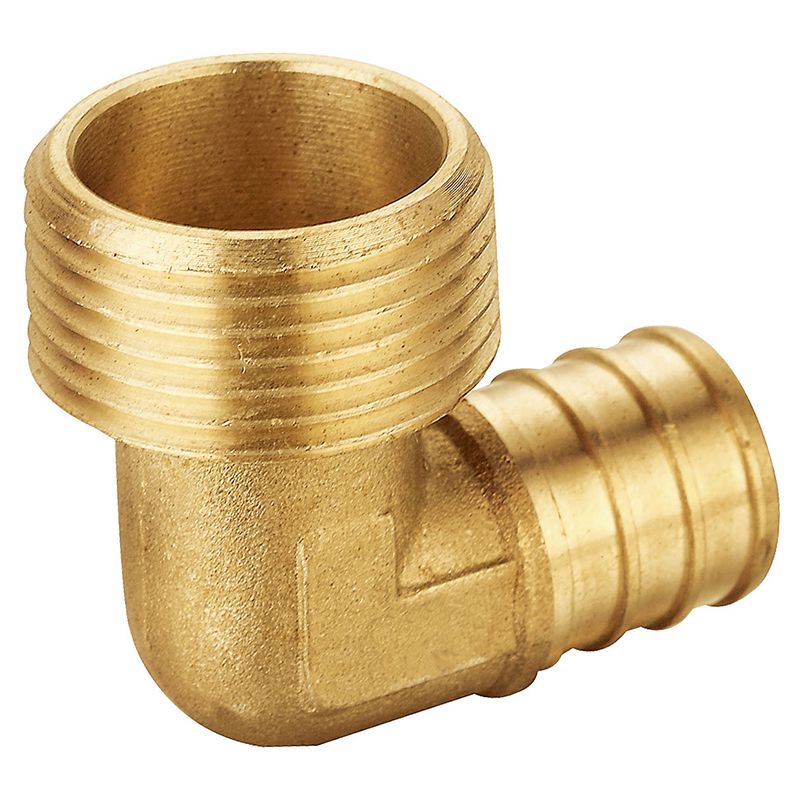

Резьбовый наружный отвод, HS240-008
| Размер |
| 3/8“×1/2"M | 3/4“×3/4"M | 1 1/2“×1 1/2"M |
| 1/2“×1/2"M | 3/4“×1"M | 2“×2"M |
| 1/2“×3/4"M | 1“×3/4"M | |
| 5/8“×1/2"M | 1“×1"M | |
| 5/8“×3/4"M | 1 1/4“×1"M | |
| 3/4“×1/2"M | 1 1/4“×1 1/4"M | |

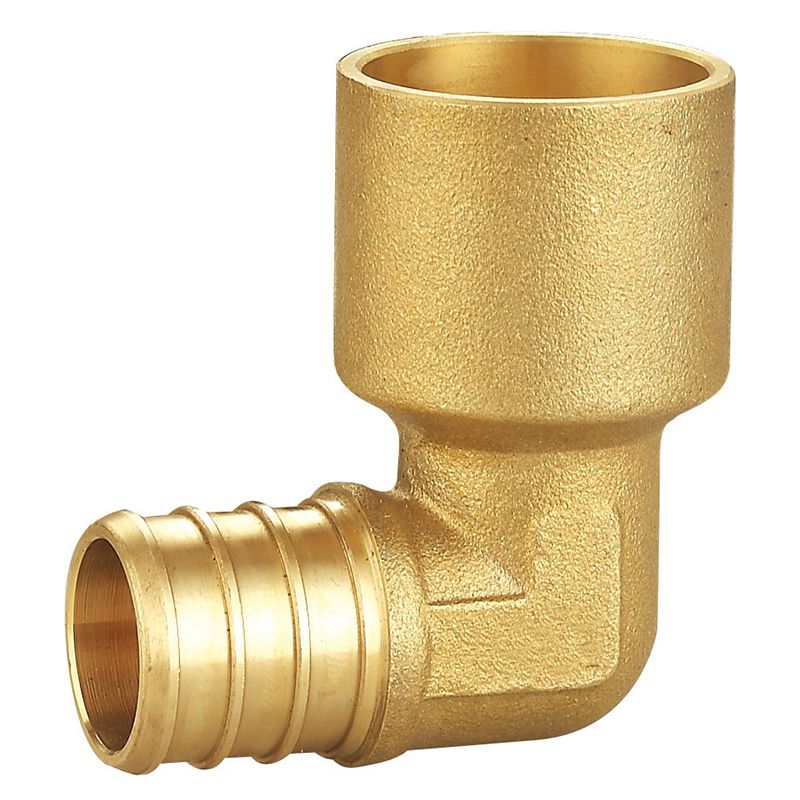

Осаждающий внутренний отвод, HS240-009
| Размер |
| 3/8“×1/2"F |
| 1/2“×1/2"F |
| 1/2“×3/4"F |
| 5/8“×3/4"F |
| 3/4“×1/2"F |
| 3/4“×3/4"F |
| 1“×1"F |

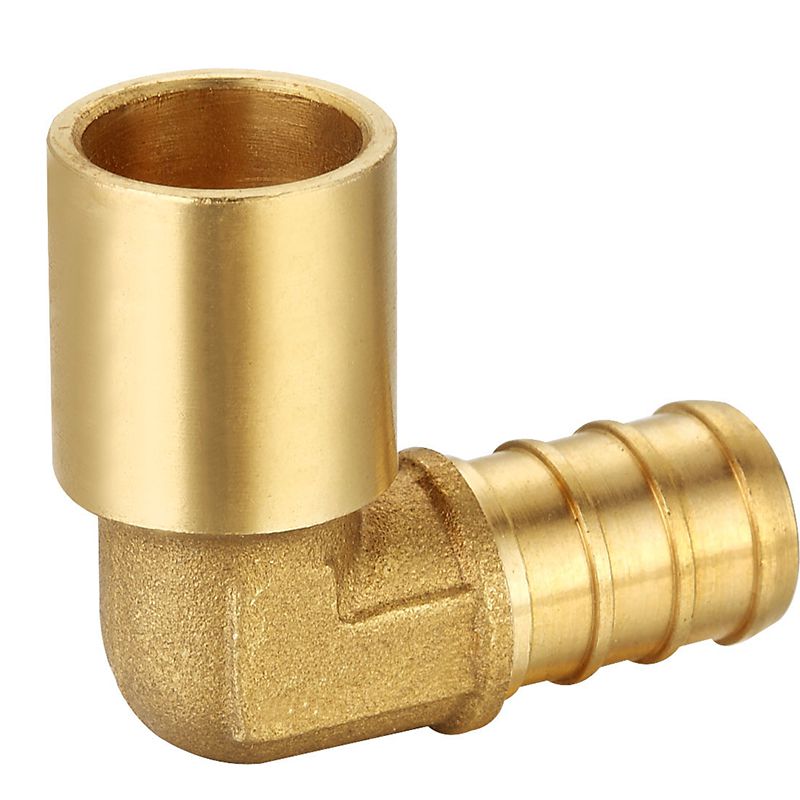

Осаждающий наружный отвод, HS240-010
| Размер |
| 1/2“×1/2"M |
| 1/2“×3/4"M |
| 5/8“×3/4"M |
| 3/4“×3/4"M |
| 1“×1"M |

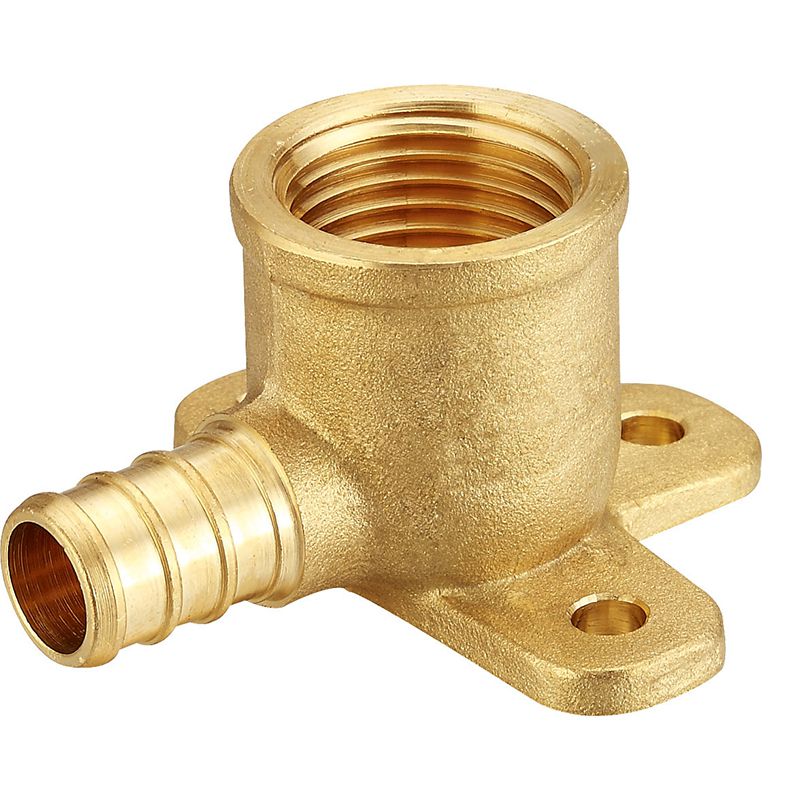

Подрозеточный отвод, HS240-011
| Размер |
| 3/8“×1/2"F |
| 1/2“×3/8"F |
| 1/2“×1/2"F |
| 3/4“×1/2"F |
| 3/4“×3/4"F |

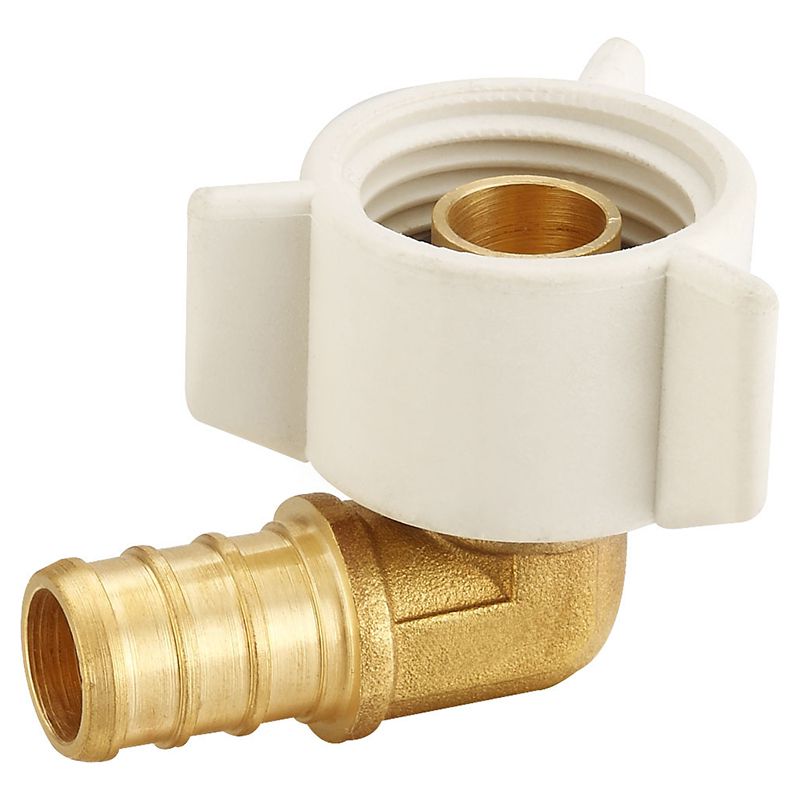

Поворотный отвод с пластиковой гайкой, HS240-015
| Размер |
| 3/8“×3/8"F |
| 3/8“×1/2"F |
| 1/2“×1/2"F |
| 1/2“×3/4"F |
| 3/4“×3/4"F |
Тройниковый фитинг

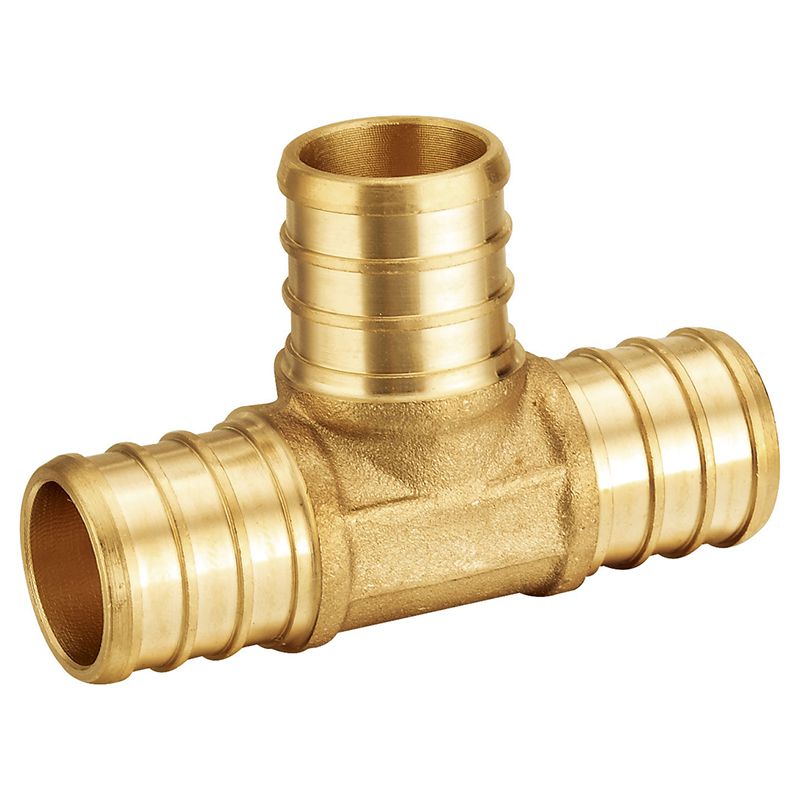

Равный тройник и уменьшающий тройник, HS240-012
| Размер |
| 3/8“×3/8“×3/8“ | 1/2“×1/2“×3/8“ | 1“×3/4“×1/2“ | 1 1/2“×1 1/4“×3/4“ | 2“×1 1/2“×1 1/2“ |
| 1/2“×1/2“×1/2“ | 1/2“×1/2“×3/4“ | 1“×1/2“×3/4“ | 1 1/2“×1 1/4“×1“ | 2“×2“×1/2“ |
| 5/8“×5/8“×5/8“ | 3/4“×3/4“×3/8“ | 1“×1/2“×1“ | 1 1/2“×1 1/4“×1 1/4“ | 2“×2“×3/4“ |
| 3/4“×3/4“×3/4“ | 3/4“×1/2“×1/2“ | 1 1/4“×1“×3/4“ | 1 1/2“×1 1/2“×1/2“ | 2“×2“×1“ |
| 1“×1“×1“ | 3/4“×1/2“×3/4“ | 1 1/4“×1“×1“ | 1 1/2“×1 1/2“×3/4“ | 2“×2“×1 1/4“ |
| 1 1/4“×1 1/4“×1 1/4“ | 3/4“×3/4“×1/2“ | 1 1/4“×1 1/4“×1/2“ | 1 1/2“×1 1/2“×1“ | 2“×2“×1 1/2“ |
| 1 1/2“×1 1/2“×1 1/2“ | 3/4“×3/4“×1“ | 1 1/4“×1 1/4“×3/4“ | 1 1/2“×1 1/2“×1 1/4“ | |
| 2“×2“×2“ | 1“×3/4“×1“ | 1 1/4“×1 1/4“×1“ | 2“×1 1/4“×1 1/4“ | |
| 3/8“×3/8“×1/2“ | 1“×1“×1/2“ | 1 1/2“×3/4“×3/4“ | 2“×1 1/2“×3/4“ | |
| 1/2“×3/8“×3/8“ | 1“×1“×3/4“ | 1 1/2“×1“×3/4“ | 2“×1 1/2“×1“ | |
| 1/2“×3/8“×1/2“ | 1“×3/4“×3/4“ | 1 1/2“×1“×1“ | 2“×1 1/2“×1 1/4“ | |
